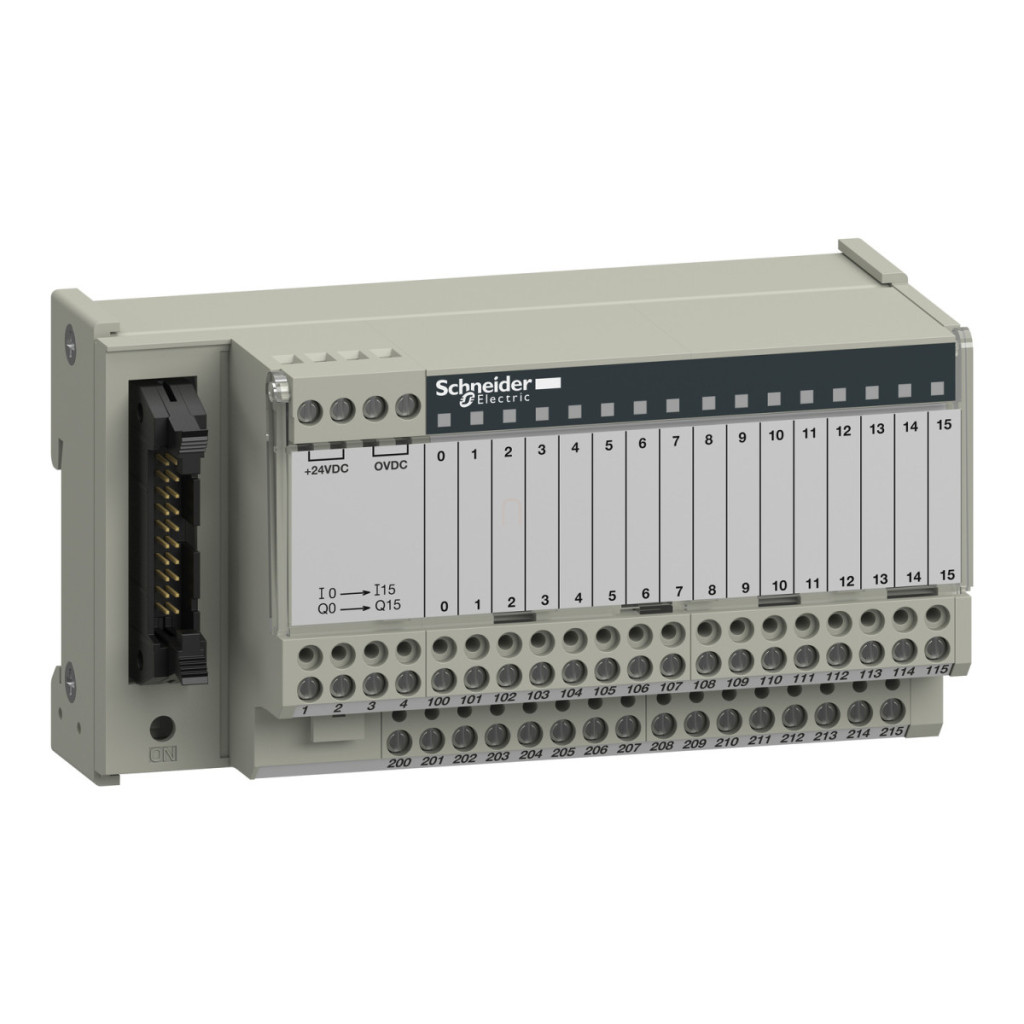

Schneider Electric Modicon ABE7 - ABE7H16R21 este un bloc universal de distribuție I/O pasiv discret, care reprezintă o alegere excelentă pentru sistemele de automatizare industrială. Acest dispozitiv compact are 16 canale de intrare sau ieșire digitale, fiind ideal pentru PLC-uri și alte sisteme de control care necesită mai multe puncte I/O. Utilizarea universală a dispozitivului permite gestionarea flexibilă a tuturor celor 16 intrări sau ieșiri, ceea ce crește semnificativ numărul de aplicații posibile. Fiecare canal are feedback LED pentru monitorizarea ușoară a stării: LED-urile verzi indică starea fiecărui canal, în timp ce un LED verde suplimentar indică prezența tensiunii de alimentare. Distribuția polarității poate fi configurată flexibil la 0 V sau 24 V. Blocul de distribuție Modicon ABE7H16R21 funcționează cu o tensiune de alimentare de 19-30 V CC, în conformitate cu standardul IEC 61131-2. Capacitatea de încărcare pe canal este de 0,5 A, în timp ce curentul maxim de ieșire pe punct comun este de 1,8 A. Protecția împotriva scurtcircuitelor este asigurată de o siguranță rapidă încorporată de 2 A pe partea PLC. Dispozitivul are o tensiune nominală de izolare de 2000 V, care asigură un grad ridicat de protecție. Conexiunea este extrem de flexibilă: există 2 blocuri terminale pe canal, care acceptă diferite tipuri și secțiuni transversale de fire. Bornele cu șurub sunt potrivite pentru cabluri flexibile 1x0,09-1x1,5 mm² (AWG 28-16) cu manșoane, cabluri solide 1x0,14-1x2,5 mm² (AWG 26-12), 1x0,14-1x2,5 mm² (AWG 26-14) fără manșoane flexibile, 2x0,09-2x0,75 mm² (AWG 28-20) cu manșoane flexibile și 2x0,2-2x2,5 mm² (AWG 24-14) fire solide. Cuplul de strângere al blocurilor terminale este de 0,6 Nm cu o șurubelniță plată de Ø 3,5 mm. Conexiunea la PLC este asigurată de un conector HE10 de 20 pini. Instalarea este extrem de simplă: blocul de distribuție poate fi montat pe o șină DIN simetrică de 35 mm cu cleme sau pe o placă solidă cu șuruburi folosind kitul de montare. Dispozitivul are protecție IP2X conform IEC 60529 și este compact, cu o lățime de 125 mm. Modelul Schneider Electric ABE7H16R21 are numeroase certificări internaționale, inclusiv DNV, CSA, UL, GL și EAC. Prezintă o rezistență excelentă la mediul înconjurător: are o temperatură de funcționare cuprinsă între -5...60 °C și o temperatură de depozitare cuprinsă între -40...80 °C conform IEC 61131-2. Rezistă la un test cu fir incandescent la 750 °C conform IEC 60695-2-11, cu o rezistență la impact de 15 gn / 11 ms și o rezistență la vibrații de 2 gn (f=10-150 Hz). De asemenea, are proprietăți excelente de compatibilitate electromagnetică: protecție împotriva descărcărilor electrostatice de 4 kV (contact) și 8 kV (aer), protecție împotriva câmpului radiat de 10 V/m și protecție împotriva tranzițiilor rapide de 2 kV, toate la nivelul 3 conform standardelor IEC relevante.
Schneider Electric Modicon ABE7 - Date tehnice ABE7H16R21
Caracteristici cheie
Familia de produse: Modicon ABE7
Tipul produsului: Bloc de distribuție I/O discret pasiv
Tipul blocului de distribuție: Bloc de distribuție I/O
Tensiune nominală de alimentare: 19...30 V c.c. conform IEC 61131-2
Număr de canale: 16
Număr de blocuri terminale pe canal: 2
Conexiuni
Tipuri de blocuri terminale:
- Terminale cu șurub, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile
- Terminale cu șurub, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solid
- Terminale cu șurub, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
- Terminale cu șurub, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile
- Terminale cu șurub, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Caracteristici suplimentare
Tip tensiune de alimentare: CC
Număr de rânduri orizontale: 2
LED indicator de stare:
- 1 LED per canal (verde) pentru a indica starea canalului
- 1 LED (verde) pentru a indica tensiunea de alimentare
Distribuție polaritate: 0 V sau 24 V
Protecție la scurtcircuit: siguranță internă de 2 A, 5 x 20 mm, cu acțiune rapidă (pe partea PLC)
Tip conector: HE-10
Număr de pini: 20 pini
Metodă de montare:
- Cu cleme (pentru șină DIN simetrică de 35 mm)
- Cu șuruburi (cu kit de montare pentru placă solidă)
Caracteristici electrice
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim pe punct comun: 1,8 A
Cădere de tensiune la siguranța sursei de alimentare: 0,3 V
Tensiune nominală de izolare: 2000 V
Categorie de instalare: II conform IEC 60664-1
Caracteristici mecanice
Cuplu de strângere: 0,6 Nm cu șurubelniță plată Ø 3,5 mm
Lățime: 125 mm
Caracteristici de mediu
Certificări ale produsului: DNV, CSA, UL, GL, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la testul cu filament: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn timp de 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice:
- 4 kV (contact) nivel 3 conform IEC 61000-4-2
- 8 kV (aer) nivel 3 conform IEC 61000-4-2
Protecție împotriva câmpurilor radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3 Nivel 3
Protecție împotriva tranzitorilor rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă în timpul funcționării: -5...60 °C conform IEC 61131-2
Temperatura ambiantă în timpul depozitării: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
