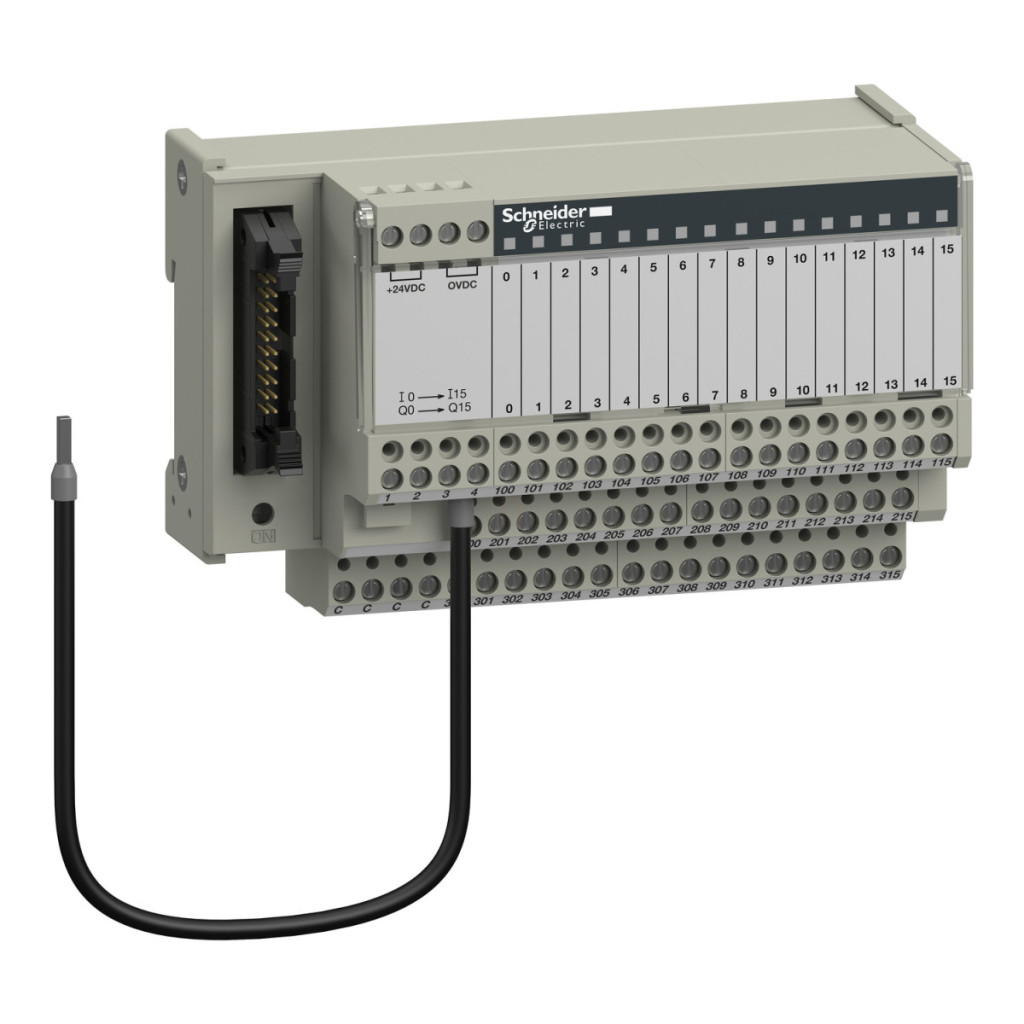

ABE7H16R31 este o placă de bază I/O universală, pasivă, discretă, din familia de produse Modicon ABE7 de la Schneider Electric, care suportă 16 canale de intrare sau ieșire cu feedback LED. Această componentă este alegerea ideală pentru dezvoltarea sistemelor de automatizare industrială în care este necesară o conexiune I/O fiabilă și flexibilă între PLC și dispozitivele de teren. Produsul funcționează cu o tensiune de alimentare de 19-30 V CC, în conformitate cu standardul IEC 61131-2. Fiecare canal are 3 blocuri terminale care pot acomoda mai multe tipuri de cabluri și secțiuni transversale: are blocuri terminale cu șuruburi potrivite pentru conectarea cablurilor flexibile cu 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) fire flexibile cu manșoane, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) fire solide, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) cabluri flexibile fără manșoane, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cabluri flexibile cu manșoane și 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) pentru fire solide. ABE7H16R31 este ușor și flexibil de conectat: are un conector HE-10 cu 20 de pini care asigură conexiunea la modulul PLC. Dispozitivul poate fi fixat pe o șină DIN simetrică de 35 mm sau înșurubat pe o placă de bază solidă folosind kitul de montare inclus. Siguranța internă de 2 A cu acțiune rapidă (5 x 20 mm) a unității oferă protecție împotriva scurtcircuitelor pe partea PLC. Produsul este unic datorită sistemului său remarcabil de feedback vizual: starea fiecărui canal este indicată de un LED verde, iar un LED verde suplimentar indică prezența alimentării. În ceea ce privește distribuția polarității, unitatea poate funcționa la 0 V sau 24 V. Unitatea gestionează 0,5 A pe canal, în timp ce curentul maxim de alimentare și curentul maxim combinat de ieșire sunt de 1,8 A. Căderea de tensiune la nivelul siguranței sursei de alimentare este de numai 0,3 V, ceea ce duce la pierderi minime de putere. ABE7H16R31 are o tensiune de izolare de 2000 V în conformitate cu IEC 60664-1 categoria de instalare II, ceea ce asigură o siguranță electrică excepțională. Dispozitivul are protecție IP2X conform IEC 60529, rezistență la fir incandescent de 750 °C conform IEC 60695-2-11, precum și rezistență la impact de 15 gn (pentru o durată de 11 ms) și rezistență la vibrații de 2 gn (f=10...150 Hz). Are o compatibilitate electromagnetică excelentă: este rezistent la descărcări electrostatice de 4 kV (contact) și 8 kV (aer), câmpuri radiate de 10 V/m și perturbații tranzitorii rapide de 2 kV. Domeniul larg de temperatură de funcționare al ABE7H16R31, de -5...60 °C (în conformitate cu IEC 61131-2), și domeniul de temperatură de depozitare, de -40...80 °C, asigură o funcționare fiabilă în majoritatea mediilor industriale. Produsul are numeroase certificări internaționale, inclusiv CSA, GL, UL, DNV și EAC, care confirmă adecvarea sa pentru utilizare la nivel mondial.
Schneider Electric Modicon ABE7 - ABE7H16R31 - bloc de distribuție, universal, HE10, 16 canale digitale, 3 blocuri terminale/canal, date tehnice feedback LED
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului sau componentului: Placă de bază I/O discretă pasivă
Tipul plăcii de bază: Placă de bază I/O
Tensiune nominală de alimentare [Us]: 19...30 V, conform standardului IEC 61131-2
Număr de canale: 16
Număr de terminale pe canal: 3
Conexiuni
Tipuri de terminale cu șurub:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cablu flexibil cu manșoane
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) fir solid
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fir flexibil fără manșoane
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cablu flexibil cu ferule
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) fir solid
Date suplimentare
Tip tensiune de alimentare: DC
Număr de rânduri orizontale: 3
LED indicator de stare: 1 LED per canal (verde) pentru indicarea stării canalului, 1 LED (verde) pentru indicarea alimentării
Distribuție polaritate: 0 V sau 24 V
Protecție la scurtcircuit: Siguranță internă de 2 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Tip conector: HE-10
Număr de pini conector: 20
Metodă de montare: Snap-on (șină DIN simetrică de 35 mm), Montare cu șurub (cu kit de montare pentru placă solidă)
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim de ieșire comun: 1,8 A
Cădere de tensiune la siguranța de alimentare: 0,3 V Tensiune nominală de izolație [Ui]: 2000 V Categorie de instalare: II, conformă cu IEC 60664-1 Cuplu: 0,6 N.m, cu șurubelniță plată Ø 3,5 mm
Lățime: 125 mm
Caracteristici de mediu
Certificări ale produsului: CSA, GL, UL, DNV, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la testul cu filament: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3, nivel 3
Rezistență la tranzienți rapizi: 2 kV nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
