Blocul de distribuție I/O pasiv discret ABE7H16R50 din seria Modicon ABE7 de la Schneider Electric oferă o soluție universală pentru sistemele de automatizare industrială. Acest dispozitiv, cu 16 canale de intrare sau ieșire, este alegerea ideală pentru extinderea sistemelor PLC, în special acolo unde sunt necesare opțiuni de conectare flexibile. Blocul de distribuție ABE7H16R50 funcționează cu o tensiune de alimentare de 19-30 V c.c., în conformitate cu standardul IEC 61131-2. Fiecare dintre cele 16 canale are propriul bloc de terminale, ceea ce simplifică cablarea și face sistemul mai transparent. Există mai multe moduri de conectare: borne cu șurub care pot acomoda cabluri cu secțiuni transversale diferite (0,09-2,5 mm², pentru cabluri flexibile sau rigide). Dispozitivul are, de asemenea, un conector HE-10 de 20 de pini, care este compatibil cu cablarea industrială standard. Produsul are caracteristici de protecție încorporate, cum ar fi o siguranță internă de acțiune rapidă de 2 A (pe partea PLC), care protejează dispozitivele conectate. Curentul maxim de alimentare este de 1,8 A, în timp ce 0,5 A pe canal este permis. Căderea de tensiune la siguranța sursei de alimentare este de numai 0,3 V, ceea ce minimizează pierderile de energie. Tensiunea nominală de izolare (Ui) este de 2000 V, ceea ce asigură o protecție adecvată pentru sistem și respectă categoria de instalare II din standardul IEC 60664-1. Produsul este ușor de instalat și poate fi montat în două moduri: fie cu o soluție de prindere pe o șină DIN simetrică de 35 mm, fie prin înșurubarea pe o suprafață solidă (cu un kit de montare). Starea dispozitivului este indicată de un LED verde, care arată că alimentarea este prezentă. În ciuda designului său compact (84 mm lățime), produsul este robust și rezistent la influențele mediului: are protecție IP2X conform IEC 60529 și rezistă la testul cu fir incandescent până la 750 °C conform IEC 60695-2-11. ABE7H16R50 are caracteristici excelente de compatibilitate electromagnetică (EMC): este rezistent la descărcări electrostatice (4 kV contact, 8 kV aer conform IEC 61000-4-2), câmpuri radiate (10 V/m, 26-1000 MHz, IEC 61000-4-3) și tranzitorii rapizi (2 kV, conform IEC 61000-4-4). Poate fi utilizat într-un interval larg de temperaturi de funcționare: este operațional între -5 °C și +60 °C, iar temperatura de depozitare este între -40 °C și +80 °C. Produsul are numeroase certificări internaționale, inclusiv DNV, UL, CSA, GL și EAC, asigurând adecvarea sa pentru utilizarea pe piețele globale. Produsul are, de asemenea, o rezistență mecanică remarcabilă: rezistență la șocuri de 15 g/11 ms și rezistență la vibrații de 2 g (în intervalul de frecvență 10-150 Hz) conform standardelor IEC 60068-2.

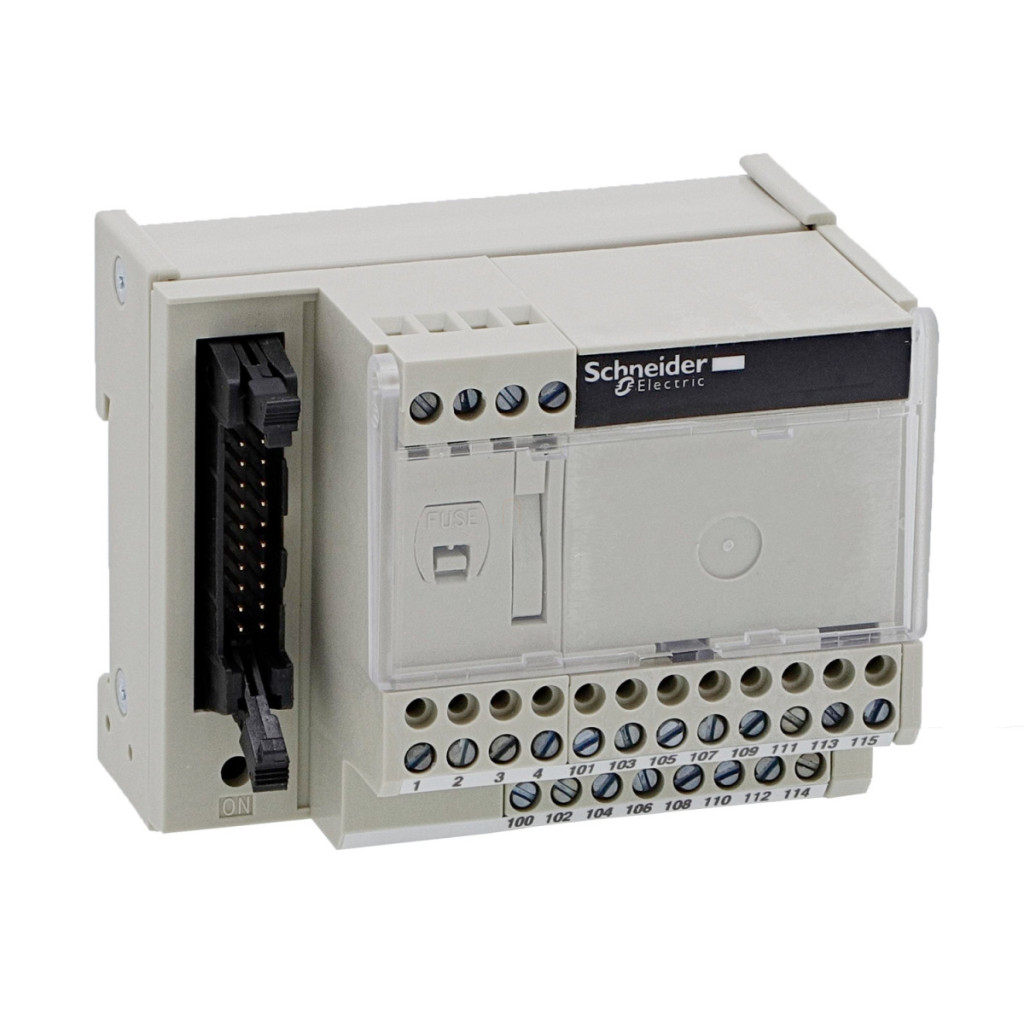

Schneider Electric Modicon ABE7 - ABE7H16R50 - bloc de distribuție, universal, HE10, 16 canale digitale, 1 bloc terminal/canal date tehnice
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului sau al componentei: Bloc de distribuție I/O discret pasiv
Tipul blocului de distribuție: Bloc de distribuție I/O
Tensiune nominală de alimentare [Us]: 19...30 V (conform IEC 61131-2)
Număr de canale: 16
Număr de blocuri terminale pe canal: 1
Conexiuni - blocuri terminale
Blocuri terminale cu șurub, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile
Terminale cu șurub, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solid
Terminale cu șurub, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
Terminale cu șurub, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile
Terminale cu șurub, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Caracteristici suplimentare
Tip tensiune de alimentare: CC
Număr de rânduri orizontale: 2
LED de stare: 1 LED (verde) pentru starea de pornire
Distribuție polaritate: Niciuna
Protecție la scurtcircuit: Siguranță internă de 2 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Tip conector: HE-10
Număr de pini: 20 pini
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm) sau șuruburi (cu kit de montare pe placă solidă)
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim pe ieșire: 1,8 A
Cădere de tensiune la siguranța sursei de alimentare: 0,3 V
Tensiune nominală de izolare [Ui]: 2000 V
Categorie de instalare: II (conform IEC 60664-1)
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Lățime: 84 mm
Caracteristici de mediu
Certificări ale produsului: DNV, UL, CSA, GL, EAC
Grad de protecție IP: IP2X (conform IEC 60529)
Rezistență la testul cu filament: 750 °C (conform IEC 60695-2-11)
Rezistență la șoc: 15 gn pentru până la 11 ms (conform IEC 60068-2-27)
Rezistență la vibrații: 2 gn (f= 10...150 Hz) (conform IEC 60068-2-6)
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 (conform IEC 61000-4-2), 8 kV (aer) nivel 3 (conform IEC 61000-4-2)
Protecție împotriva câmpurilor radiate: 10 V/m (26-1000 MHz) Nivel 3 (conform IEC 61000-4-3)
Protecție împotriva tranzitorilor rapizi: 2 kV Nivel 3 (conform IEC 61000-4-4)
Temperatura ambiantă de funcționare: -5...60 °C (conform IEC 61131-2)
Temperatura ambiantă de depozitare: -40...80 °C (conform IEC 61131-2)
Grad de poluare: 2 (conform IEC 60664-1)
