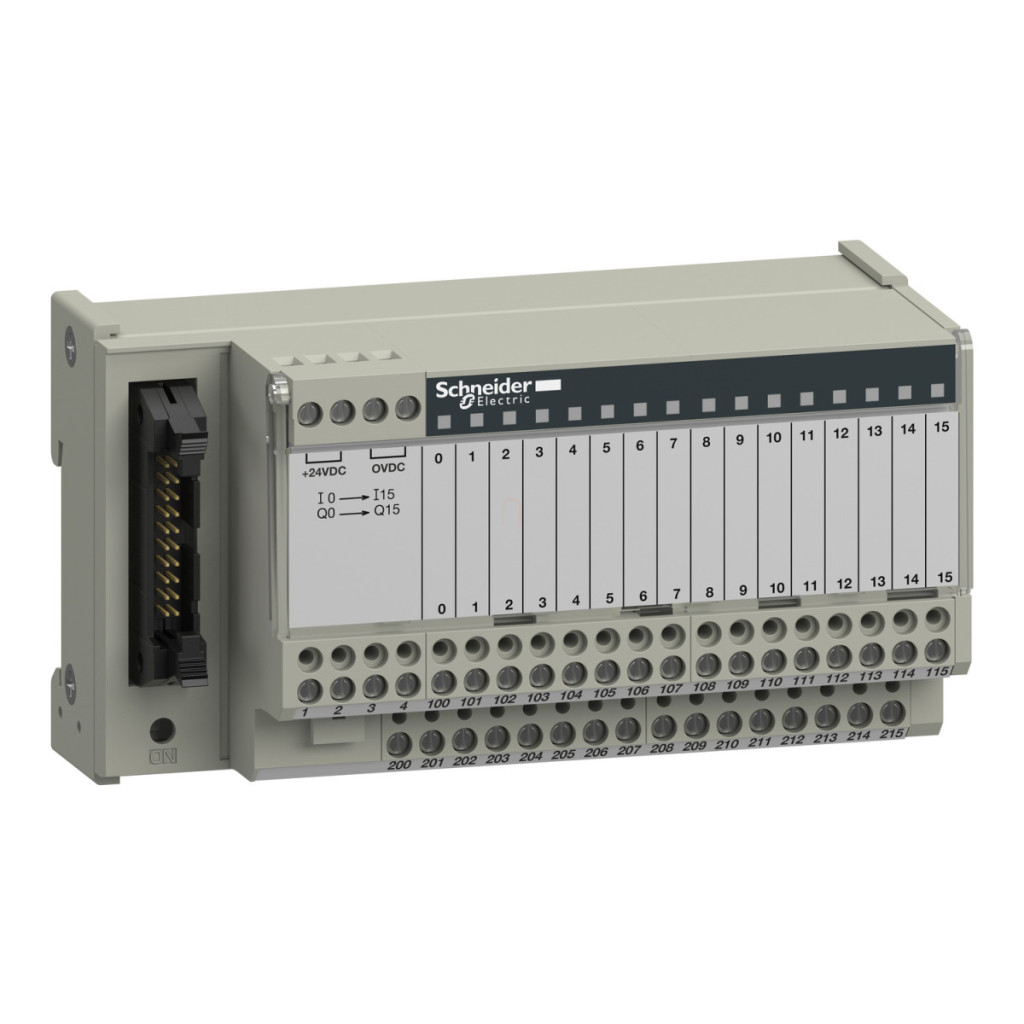

Schneider Electric Modicon ABE7 - ABE7H16S21 este un bloc de distribuție I/O pasiv discret de înaltă performanță, care oferă o soluție ideală pentru sistemele moderne de automatizare industrială. Această placă de bază cu 16 canale poate fi utilizată în mod flexibil atât ca intrare, cât și ca ieșire, ceea ce o face extrem de versatilă pentru o varietate de sarcini de control. O caracteristică specială a blocului de distribuție ABE7H16S21 este că fiecare canal are două blocuri terminale și oferă izolare încorporată între canale. Acest lucru crește semnificativ fiabilitatea și imunitatea la zgomot a sistemului în medii industriale. Produsul funcționează cu o tensiune de alimentare de 19-30 V c.c., în conformitate cu standardul IEC 61131-2, ceea ce îl face compatibil cu majoritatea sistemelor industriale. Sarcina maximă de curent este de 1,8 A pentru întreaga unitate, în timp ce poate suporta 0,5 A pe canal. Dispozitivul oferă funcții de diagnosticare remarcabile datorită indicatorilor LED încorporați. Fiecare canal are propriul LED verde de stare, iar un LED verde suplimentar indică starea de pornire. Un alt avantaj al produsului este că este echipat cu un comutator de deconectare pentru fiecare canal, ceea ce permite gestionarea și întreținerea independentă a fiecărui canal. Pentru protecția împotriva scurtcircuitelor, există o siguranță internă de 2 A, 5×20 mm, cu acțiune rapidă, pe partea PLC, care protejează sistemul în caz de supracurent. ABE7H16S21 este extrem de flexibil de conectat datorită diverselor tipuri de terminale cu șurub. Produsul acceptă cabluri flexibile 1×0,09...1×1,5 mm² (AWG 28...AWG 16) cu capete de cablu, 1×0,14...1×2,5 mm² (AWG 26...AWG 12) fire solide, 1×0,14...1×2,5 mm² (AWG 26...AWG 14) fire flexibile fără capete de cablu, 2×0,09...2×0,75 mm² (AWG 28...AWG 20) fire flexibile cu capete de cablu și 2×0,2...2×2,5 mm² (AWG 24...AWG 14) fire solide. Conexiunea la PLC se realizează printr-un conector HE-10 cu 20 de pini. Produsul este extrem de ușor de instalat și poate fi montat în două moduri: cu cleme pe o șină DIN simetrică de 35 mm sau cu șuruburi pe o suprafață solidă (cu kit de montare). Unitatea are o lățime de 125 mm și cântărește doar 0,375 kg, astfel încât nu ocupă mult spațiu în dulapul de comandă. Produsul are protecție IP2X în conformitate cu IEC 60529. ABE7H16S21 are o rezistență remarcabilă la mediul înconjurător. Poate funcționa într-un interval de temperatură de la -5 la 60 °C și poate fi depozitat într-un interval de temperatură de la -40 la 80 °C. Poate rezista la șocuri de 15 g/11 ms (IEC 60068-2-27) și vibrații de 2 g (10-150 Hz, IEC 60068-2-6). În ceea ce privește compatibilitatea electromagnetică, este conform cu IEC 61000-4-2 (4 kV contact, 8 kV aer, nivel 3 împotriva descărcărilor electrostatice), IEC 61000-4-3 (10 V/m, 26-1000 MHz, nivel 3) și IEC 61000-4-4 (2 kV împotriva tranzitorilor rapizi, nivel 3). Produsul are numeroase certificări internaționale, inclusiv GL, CSA, UL, DNV și EAC.
Schneider Electric Modicon ABE7 - Date tehnice ABE7H16S21
Caracteristici cheie
Familia de produse: Modicon ABE7
Tipul produsului: Bloc de distribuție I/O discret pasiv
Tipul plăcii de bază: Placă de bază I/O
Tensiune nominală de alimentare: 19...30 V CC în conformitate cu IEC 61131-2
Număr de canale: 16
Număr de blocuri terminale pe canal: 2
Caracteristici de conectare
Tip de conectare: Terminale cu șurub pentru secțiuni transversale diferite ale cablurilor:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu capăt de cablu flexibil
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solid
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără capăt flexibil al cablului
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu capăt de cablu flexibil
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Informații suplimentare despre canal: 1 întrerupător de deconectare per canal
Caracteristici suplimentare
LED indicator de stare: 1 LED per canal (verde) pentru starea canalului, 1 LED (verde) pentru starea de pornire
Distribuție polaritate: 0 V sau 24 V
Protecție la scurtcircuit: siguranță internă de 2 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Tip conector: HE-10
Număr de pini: 20 pini
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm) sau șuruburi (cu kit de montare pe suprafață solidă)
Parametri electrici
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim pe ieșire: 1,8 A
Cădere de tensiune la siguranța sursei de alimentare: 0,3 V
Tensiune nominală de izolație: 2000 V
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Caracteristici fizice
Lățime: 125 mm
Greutate netă: 0,375 kg
Condiții de mediu
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Protecție împotriva câmpurilor radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3, nivel 3
Protecție împotriva tranzitorilor rapizi: 2 kV nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatură ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
