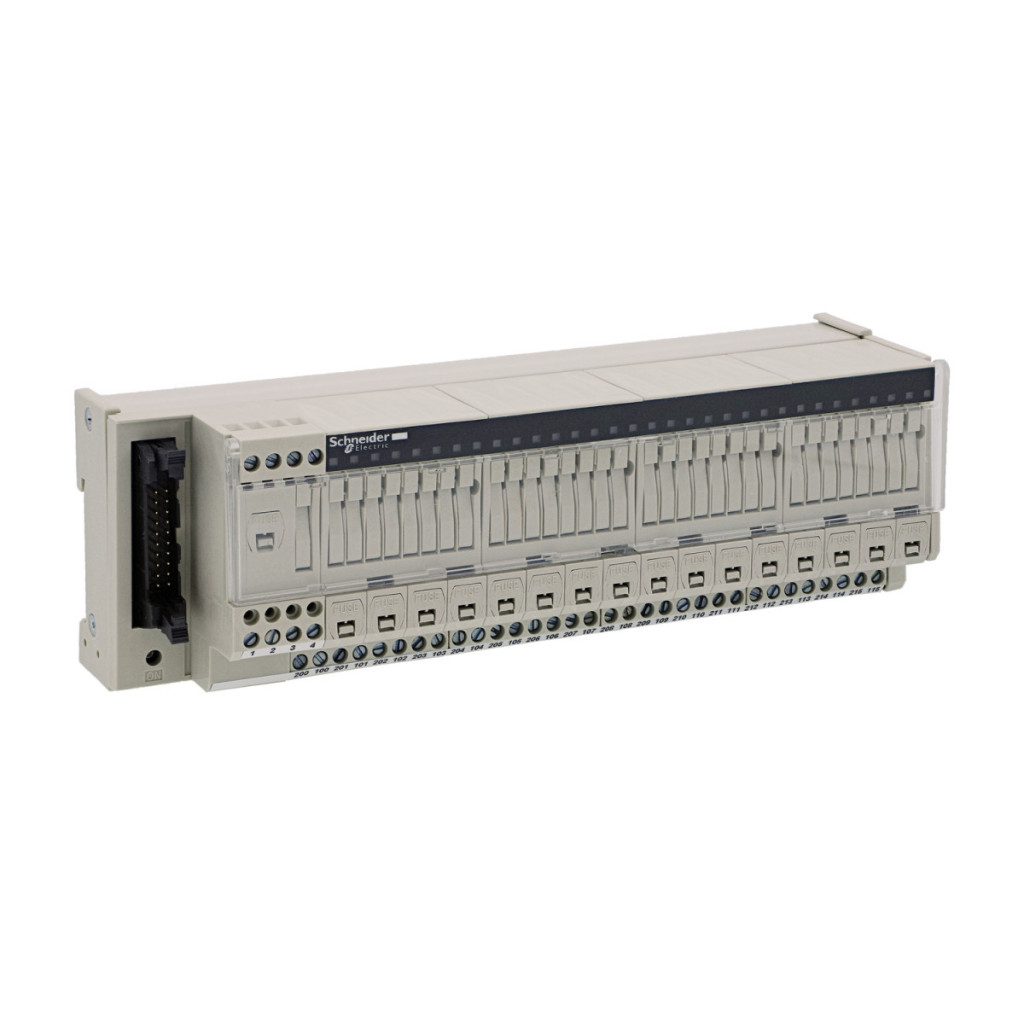

Schneider Electric Modicon ABE7H16S43 este o placă de bază pasivă, discretă, pentru distribuția I/O, concepută special pentru sistemele de automatizare industrială. Acest dispozitiv cu 16 intrări este ideal pentru mediile de producție moderne, unde este necesară distribuția fiabilă a semnalelor între sistemele PLC și diverși senzori. Sub-baza ABE7H16S43 este utilizată în principal pentru gestionarea semnalelor de intrare și funcționează cu o tensiune de alimentare între 19 și 30 V, în conformitate cu standardul IEC 61131-2. Toate cele 16 canale sunt echipate cu două blocuri terminale, care oferă opțiuni flexibile de conectare. Soluțiile de conectare sunt potrivite pentru o varietate de dimensiuni de cabluri: blocurile terminale acceptă cabluri flexibile cu ferule cuprinse între 1 x 0,09 și 1 x 1,5 mm² (AWG 28 până la AWG 16), 1 x 0,14 până la1 x 2,5 mm² (AWG 26...AWG 12), precum și numeroase alte configurații. Fiecare canal are un comutator de deconectare, care permite izolarea canalelor individuale în scopuri de diagnosticare sau întreținere. Schneider Electric a acordat o atenție deosebită designului ușor de utilizat și indicării clare a condițiilor de funcționare. ABE7H16S43 are un LED verde pentru fiecare canal pentru a indica starea canalului, un LED roșu pentru a indica arderea siguranței și un LED verde pentru a indica alimentarea cu energie electrică. Pentru protecția împotriva scurtcircuitelor, dispozitivul are o siguranță rapidă de 1 A încorporată pe partea PLC și o siguranță de 0,125 A pe canal pe partea circuitului. Cu conectorul său HE-10 de 20 de pini, poate fi integrat cu ușurință în sistemele existente. Dispozitivul poate fi montat cu cleme (pe o șină DIN simetrică de 35 mm) sau șuruburi (cu un kit de montare pe o placă solidă), oferind opțiuni flexibile de instalare. Curentul maxim de alimentare este de 1,8 A, curentul pe canal este de 0,125 A, iar curentul maxim de ieșire comun este, de asemenea, de 1,8 A. Căderea de tensiune la siguranța sursei de alimentare este de 0,3 V, iar căderea maximă de tensiune pe canal este de 0,1 V. Tensiunea nominală de izolare este de 2000 V, iar categoria de instalare este II conform IEC 60664-1. Modicon ABE7H16S43 are o lățime de 206 mm, o înălțime de 77 mm și o adâncime de 58 mm, cu o greutate netă de 0,64 kg. Dispozitivul are numeroase certificări, inclusiv DNV, CSA, UL, GL și EAC. Clasa de protecție IP2X oferă protecție de bază în conformitate cu IEC 60529. Dispozitivul este rezistent la un fir incandescent de 750 °C în conformitate cu IEC 60695-2-11, precum și la șocuri de 15 gn/11 ms și vibrații de 2 gn (f = 10...150 Hz). Are protecție de nivel 3 împotriva descărcărilor electrostatice de 4 kV (contact) și 8 kV (aer) conform IEC 61000-4-2 și protecție de nivel 3 împotriva câmpurilor radiate de 10 V/m (26 MHz...1 GHz) conform IEC 61000-4-3. Rezistența la tranzitorii rapizi este de 2 kV nivel 3 conform IEC 61000-4-4.
Schneider Electric Modicon ABE7 - Date tehnice ABE7H16S43
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului: Placă de bază I/O discretă pasivă
Tipul plăcii de bază: Placă de bază de intrare
Tensiune nominală de alimentare: 19...30 V conform IEC 61131-2
Număr de canale: 16
Număr de blocuri terminale pe canal: 2
Conexiuni
Tip conexiune: Blocuri terminale cu șurub, dimensiuni cablu acceptate:
- 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) flexibile, cu manșoane
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solide
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) flexibil, fără manșoane
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) flexibil, cu manșoane
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Informații suplimentare despre canal: 1 întrerupător de deconectare per canal
Date suplimentare
Tip tensiune de alimentare: CC
Număr de rânduri orizontale: 1
LED-uri indicatoare de stare:
- 1 LED per canal (verde) pentru starea canalului
- 1 LED per canal (roșu) pentru indicarea siguranței arse
- 1 LED (verde) pentru indicarea alimentării cu energie electrică
Distribuție polaritate: 24 V
Protecție la scurtcircuit:
- 1 A siguranță internă, 5 x 20 mm, cu acțiune rapidă (partea PLC)
- 0,125 A siguranță per canal, 5 x 20 mm, acțiune rapidă (circuit de ieșire)
Tip conector: HE-10
Număr de pini: 20 pini
Montare și dimensiuni
Metodă de montare:
- Cu cleme (șină DIN simetrică de 35 mm)
- Cu șuruburi (cu kit de montare pentru placă solidă)
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,125 A
Curent maxim de ieșire comun: 1,8 A
Cădere de tensiune la siguranța sursei de alimentare: 0,3 V
Cădere maximă de tensiune pe canal: 0,1 V
Tensiune nominală de izolare: 2000 V
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N·m cu șurubelniță plată Ø 3,5 mm
Lățime: 206 mm
Înălțime: 77 mm
Adâncime: 58 mm
Greutate netă: 0,64 kg
Parametri de mediu
Certificări ale produsului: DNV, CSA, UL, GL, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la șocuri: 15 gn la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice:
- 4 kV (contact) Nivel 3 conform IEC 61000-4-2
- 8 kV (aer) Nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26...1000 MHz) Nivel 3 conform IEC 61000-4-3
Rezistență la tranzitorii rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5 până la 60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40 până la 80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
