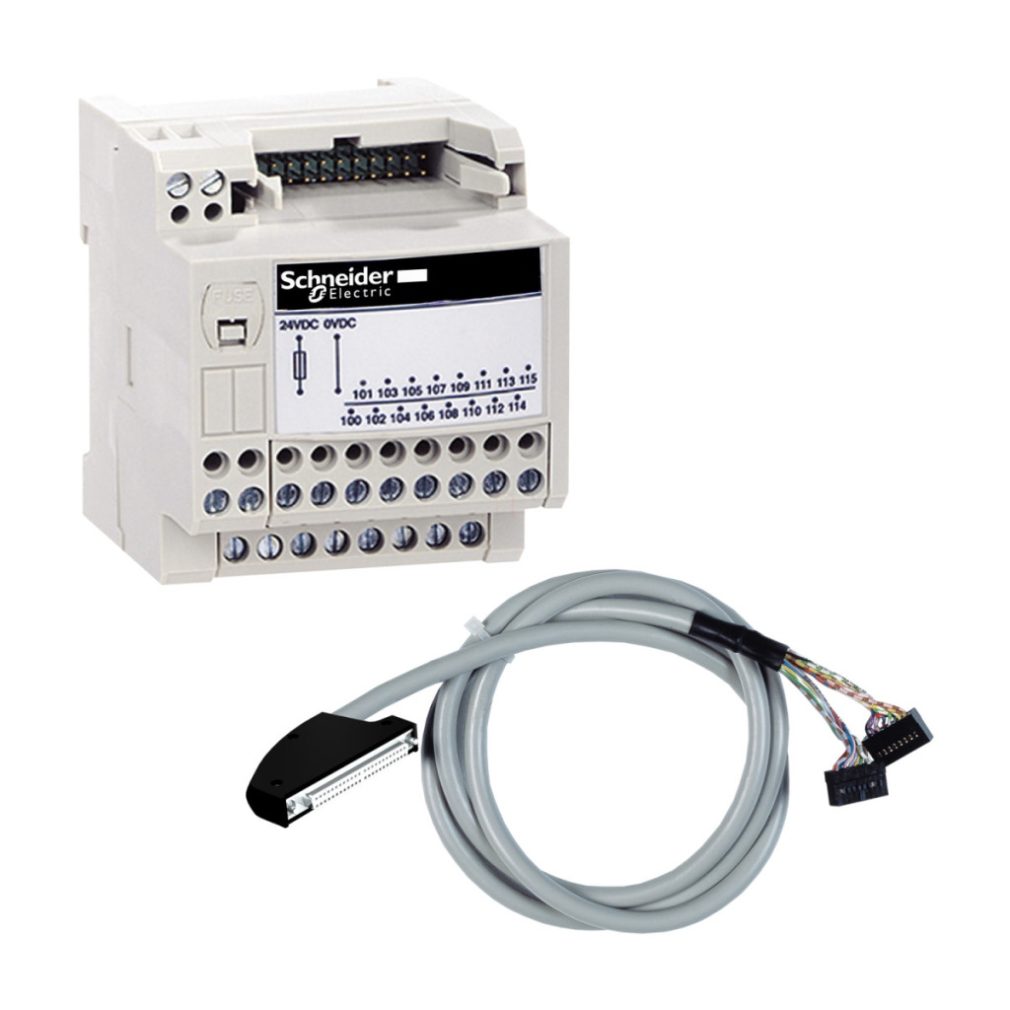

Schneider Electric ABE7H34E100 este o bază de conectori pasivi de calitate superioară, concepută special pentru sistemele PLC din seria Modicon. Acest dispozitiv versatil poate gestiona 16 intrări sau ieșiri și este livrat cu un kit complet de cablare, inclusiv un cablu de conectare de 1 metru, simplificând considerabil procesul de instalare. Ca parte a familiei de produse Modicon ABE7, această placă de bază I/O rentabilă este alegerea perfectă pentru construirea și extinderea sistemelor de automatizare industrială. Este compatibilă cu controlerele PLC Modicon TSX Micro și Modicon Premium, oferind o soluție flexibilă pentru o varietate de aplicații industriale. Funcționând cu o tensiune de alimentare de 19-30 V c.c., unitatea este conformă cu standardul IEC 61131-2, asigurând o funcționare fiabilă și standardizată. Terminalele de conectare cu șurub pot acomoda o varietate de tipuri și dimensiuni de cabluri, inclusiv cabluri solide și flexibile. Dimensiunile cablurilor care pot fi conectate la terminale sunt următoarele: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile la capetele cablurilor; 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solide; 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără ferule flexibile; 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile; 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid. Conectorii pot fi strânși cu un cuplu de 0,6 N·m folosind o șurubelniță plată de 3,5 mm. Starea de funcționare a ABE7H34E100 poate fi monitorizată cu ușurință folosind LED-urile încorporate - un LED verde indică starea de pornire, în timp ce un LED portocaliu indică starea APP1. Dispozitivul dispune, de asemenea, de protecție împotriva scurtcircuitelor sub forma unei siguranțe interne de acțiune rapidă de 2 A (5 x 20 mm) situată pe partea PLC. Curentul maxim de alimentare este de 1,8 A, furnizând 0,5 A pe canal, în timp ce curentul maxim pe punct comun poate fi de 1,8 A. Căderea de tensiune la nivelul siguranței sursei de alimentare este de numai 0,3 V. Instalarea este extrem de simplă: îl puteți monta cu cleme pe o șină DIN simetrică standard de 35 mm sau cu șuruburi pe o placă solidă folosind kitul de montare inclus. Gradul de protecție IP2X oferă o protecție adecvată în conformitate cu IEC 60529. Tensiunea de izolare a plăcii de bază este de 2000 V între terminale și șinele de montare, în timp ce categoria de instalare este II în conformitate cu IEC 60664-1. Produsul este conform cu numeroase certificări, inclusiv standardele GL, DNV, UL, CSA și EAC, asigurând utilizarea globală într-o varietate de medii industriale.
Schneider Electric Modicon ABE7 - ABE7H34E100 - date tehnice kit bloc de distribuție
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului sau al componentei: Placă de bază I/O discretă pasivă
Tipul plăcii de bază: Placă de bază economică
Tensiune nominală de alimentare: 19...30 V conform IEC 61131-2
Număr de canale: 16
Număr de terminale pe canal: 1
Conexiuni
Terminale de conexiune:Terminale cu șurub pentru diferite dimensiuni de cabluri: - 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile - 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solid
- 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
- 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile
- 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Informații suplimentare
Tip tensiune de alimentare: CC
Număr de rânduri orizontale: 2
Compatibilitate produs: Modicon TSX Micro PLC, Modicon Premium PLC
LED indicator de stare: 1 LED (verde) aprins, 1 LED (portocaliu) APP1
Protecție la scurtcircuit: Siguranță internă de 2 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm) sau șuruburi (cu kit de montare pe placă solidă)
Curent maxim de alimentare: 1,8 A
Curent pe canal: 0,5 A
Curent maxim pe terminal de ieșire: 1,8 A
Cădere de tensiune la siguranța sursei de alimentare: 0,3 V
Tensiune nominală de izolare: 2000 V terminale/șine de montare
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Condiții de mediu
Certificări ale produsului: GL, DNV, UL, CSA, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C, timp de stingere <30 s conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Protecție împotriva câmpurilor radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3, nivel 3 Protecție împotriva tranzitorilor rapizi: 2 kV nivel 3 conform IEC 61000-4-4 Temperatura ambiantă în timpul funcționării: -5...60 °C conform IEC 61131-2
Temperatura ambiantă în timpul depozitării: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
