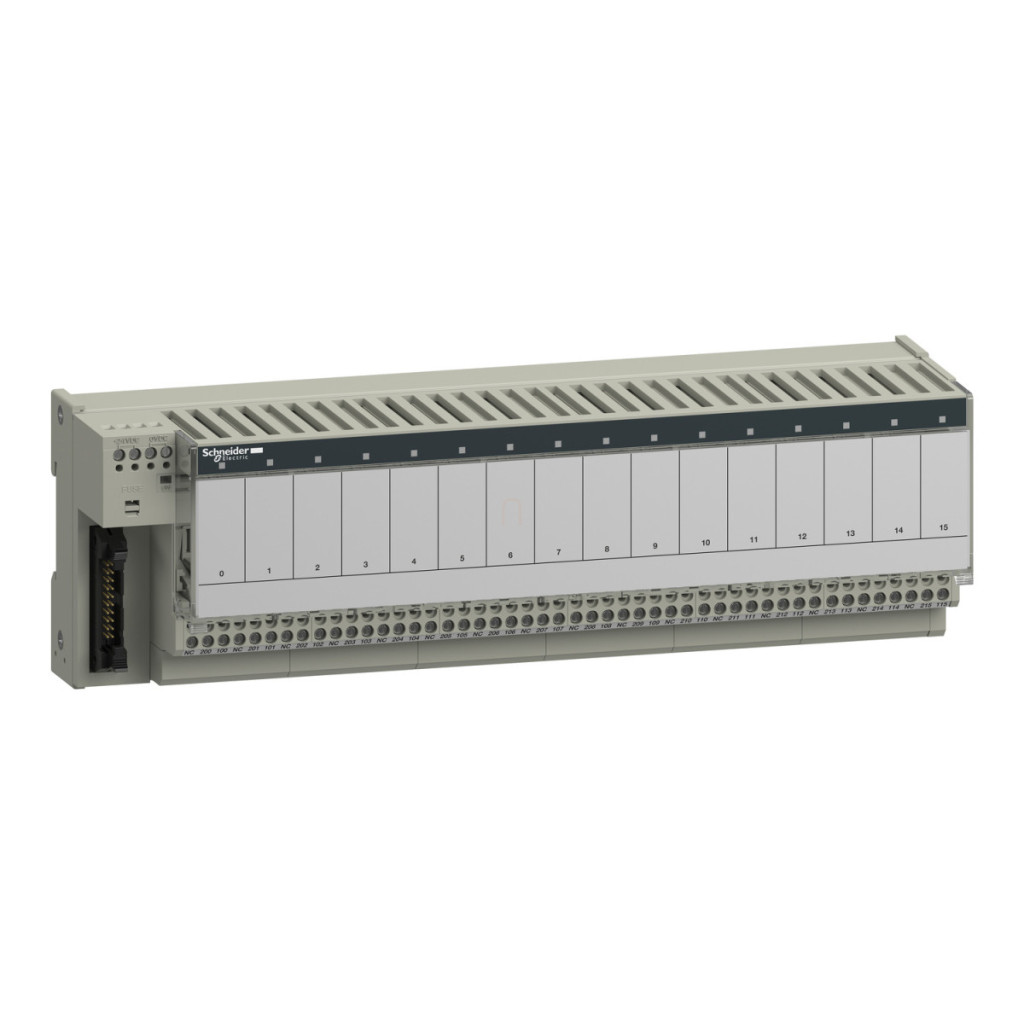

ABE7P16F310, parte a gamei de produse Modicon ABE7 de la Schneider Electric, este o priză de releu plug-in de înaltă calitate, cu 16 canale, concepută special pentru sistemele de automatizare industrială. Acest bloc de distribuție profesional este proiectat pentru relee de 12,5 mm și este ideal pentru diverse sarcini de control în care fiabilitatea și funcționarea precisă sunt esențiale. ABE7P16F310 este o sub-bază de intrare care funcționează cu o tensiune de alimentare de 19-30 V CC, în conformitate cu standardul IEC 61131-2. Fiecare dintre cele 16 canale are 2 terminale, oferind opțiuni flexibile de conectare. Conectorii cu terminal cu șurub acceptă o varietate de secțiuni transversale ale firelor: 1 x 0,09-1,5 mm² (AWG 28-16) flexibil, ferulă; 1 x 0,14-2,5 mm² (AWG 26-12) solid; 1 x 0,14-2,5 mm² (AWG 26-14) flexibil, fără manșoane; 2 x 0,09-0,75 mm² (AWG 28-20) flexibile, cu manșoane; și 2 x 0,2-2,5 mm² (AWG 24-14) fire solide. Această capacitate de conectare versatilă se adaptează la aproape orice cerință de cablare. Dispozitivul este compatibil cu dispozitivele ABS7S33E, ABR7 și ABS7E, sporind și mai mult posibilitățile sale de aplicare. Funcționarea este indicată de LED-uri clar vizibile: fiecare canal are un LED verde pentru a indica starea canalului și un LED verde de alimentare pentru a indica starea de pornire. Una dintre caracteristicile remarcabile ale produsului este izolarea galvanică între PLC și partea operațională, care sporește siguranța și fiabilitatea sistemului. Distribuția polarității fără tensiune contribuie, de asemenea, la aplicabilitatea flexibilă. Protecția împotriva scurtcircuitelor este asigurată de o siguranță internă de 1 A, cu acțiune rapidă, de 5 x 20 mm, pe partea PLC. Poate fi montat pe o șină DIN simetrică de 35 mm cu cleme de fixare sau pe o placă solidă cu șuruburi (kit de montare inclus). Curentul maxim de alimentare este de 1 A, iar căderea de tensiune la siguranța de alimentare este de 0,3 V. Dispozitivul are o tensiune nominală de impuls de 2,5 kV, care oferă o protecție excelentă împotriva vârfurilor de tensiune. Tensiunea de izolație este de 300 V între circuitul bobinei și contacte (conform IEC 60947-1) și de 2000 V între blocurile terminale și șinele de montare. Dimensiunile fizice ale ABE7P16F310 sunt: 272 mm lățime, 89 mm înălțime și 74 mm adâncime, cu o greutate netă de 0,85 kg. Dispozitivul are un grad de protecție IP2X conform IEC 60529. Rezistă la testul cu filament la 750 °C conform IEC 60695-2-11 și are performanțe excelente și sub solicitare mecanică: Poate rezista la o accelerație de 15 g timp de 11 ms în testul de șoc conform IEC 60068-2-27 și are o rezistență la vibrații de 2 g în gama de frecvențe 10-150 Hz conform IEC 60068-2-6. Oferă protecție de nivel 3 împotriva descărcărilor electrostatice de 4 kV (contact) și 8 kV (aer) în conformitate cu IEC 61000-4-2. Oferă protecție de nivel 3 împotriva câmpurilor radiate de 10 V/m (26 MHz - 1 GHz) în conformitate cu IEC 61000-4-3 și protecție de nivel 3 împotriva tranzitorilor rapizi de 2 kV în conformitate cu IEC 61000-4-4. Intervalul de temperatură de funcționare este de la -5 °C la +60 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +80 °C (conform IEC 61131-2), ceea ce îl face potrivit pentru o gamă largă de medii industriale.
Schneider Electric Modicon ABE7 - Date tehnice ABE7P16F310
Caracteristici generale
Familia de produse: Modicon ABE7
Tipul produsului: Soclu releu plug-in
Tipul soclului: Sub-bază de intrare (soclu de intrare)
Tensiune nominală de alimentare: 19...30 V CC în conformitate cu IEC 61131-2
Număr de canale: 16 Număr de terminale pe canal: 2 Opțiuni de conectare Conectori cu borne cu șurub, secțiuni transversale compatibile:1 x 1,5 mm², 0,09...1,5 mm² (AWG 28...AWG 16) flexibil, cu manșoane
- 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 12) solid
- 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 14) flexibil, fără manșoane
- 2 x 0,09...2 x 0,75 mm², 0,09...0,75 mm² (AWG 28...AWG 20) flexibil, cu manșoane
- 2 x 0,2...2 x 2,5 mm², 0,2...2,5 mm² (AWG 24...AWG 14) solid
Caracteristici de funcționare
Tip tensiune de alimentare: DC
Produse compatibile: ABS7S33E, ABR7, ABS7E
LED indicator de stare: 1 LED per canal (verde) pentru starea canalului, 1 LED (verde) pentru indicarea alimentării
Izolarea secțiunii PLC/de funcționare: Da
Distribuție polaritate: Fără tensiune (Volt-free)
Protecție la scurtcircuit: Siguranță internă de 1 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: Cu cleme (pentru șină DIN simetrică de 35 mm), Șuruburi (cu kit de montare pentru placă solidă)
Curent maxim de alimentare: 1 A Cădere de tensiune la siguranța de alimentare: 0,3 V Caracteristici electrice Tensiune nominală de impuls: 2,5 kV Tensiune nominală de izolație: 300 V între circuitele bobinei/circuitele de contact conform IEC 60947-1, 2000 V între blocurile terminale/șinele de montare
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Caracteristici mecanice
Lățime: 272 mm
Înălțime: 89 mm
Adâncime: 74 mm
Greutate netă: 0,85 kg
Caracteristici de mediu și protecție
Certificări ale produsului: GL, DNV, CSA, UL, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la testul cu fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 g timp de 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 g (f= 10…150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Imunitate la câmpuri radiate: 10 V/m (26...1000 MHz) Nivel 3 conform IEC 61000-4-3
Imunitate la tranzienți rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatură ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
