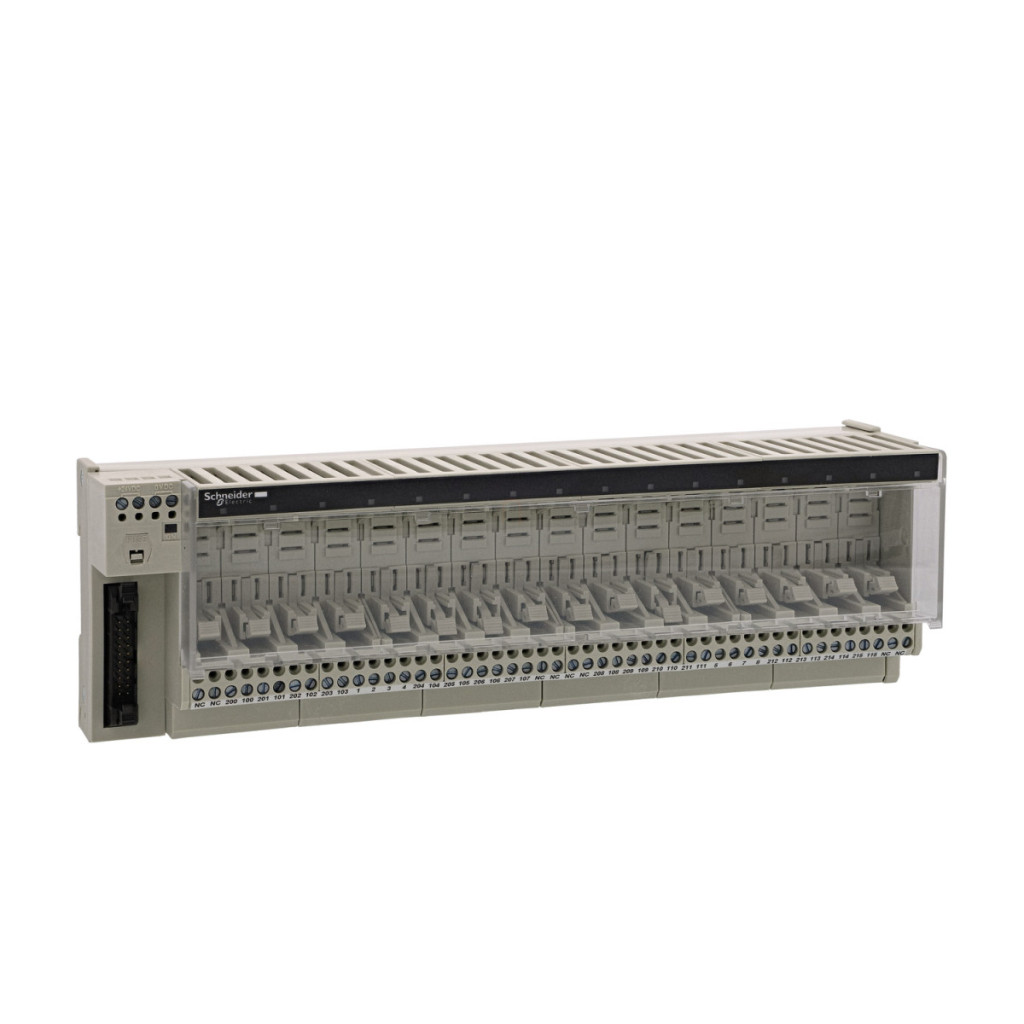

Schneider Electric Modicon ABE7 - ABE7P16F312 - bloc de distribuție, releu SSR, 16 canale digitale, 2 blocuri terminale/canal, fără releu, deconectare PLC

Lățime: 100 mm

Lungime: 292 mm

Înălțime: 85 mm

Comandă specială

Schneider Electric Modicon ABE7 - ABE7P16F312 - bloc de distribuție, releu SSR, 16 canale digitale, 2 blocuri terminale/canal, fără releu, deconectare PLC

Name: Schneider Electric Modicon ABE7 - ABE7P16F312 - bloc de distribuție, releu SSR, 16 canale digitale, 2 blocuri terminale/canal, fără releu, deconectare PLC
Brand: Schneider Electric Zrt.
SKU: 3389110705171
Price: 1732.49 RON
Availability: InStock

1 732,49 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Modicon ABE7

ABE7P16F312 este o priză de releu plug-in de înaltă calitate, cu 16 canale, din seria Modicon ABE7 de la Schneider Electric. Această componentă profesională de automatizare industrială este o alegere excelentă pentru sisteme de control complexe și soluții PLC care necesită interfețe de semnal extrem de fiabile. Schneider Electric ABE7P16F312 este o sub-bază de tip intrare care se potrivește perfect cu releele ABR7, ABS7S33E și ABS7E. Dispozitivul funcționează cu o tensiune de alimentare de 19-30 V c.c., în conformitate cu standardul IEC 61131-2, fiind compatibil cu majoritatea sistemelor industriale. Fiecare canal are 2 terminale, oferind flexibilitate maximă de conectare pentru diferite aplicații. Terminalele cu șurub ale produsului pot acomoda o varietate de tipuri de cabluri, inclusiv dimensiuni cuprinse între AWG 28 și AWG 12, fie ele solide sau flexibile, cu sau fără ferule. Funcționalitatea și utilizarea dispozitivului sunt facilitate de mai mulți indicatori vizuali. Fiecare canal are un LED verde de stare, iar un LED verde suplimentar indică prezența alimentării. Pentru siguranță și funcționare precisă, ABE7P16F312 asigură izolarea completă între PLC și părțile operaționale. Distribuția polarității se face în grupuri de patru pe canal, ceea ce face sistemul mai transparent și facilitează cablarea. Partea PLC este protejată împotriva scurtcircuitelor de o siguranță internă de 1A cu acțiune rapidă de 5x20 mm. Instalarea este extrem de simplă: dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm cu cleme sau pe o placă solidă cu șuruburi (folosind un kit de montare). Parametrii tehnici ai ABE7P16F312 includ o tensiune nominală de impuls de 2,5 kV, o tensiune nominală de izolație de 300 V între bobină și contacte (conform IEC 60947-1) și 2000 V între terminale și șinele de montare. Dispozitivul are protecție IP2X în conformitate cu IEC 60529, care asigură protecție împotriva prafului și contactului. Cuplul de strângere pentru conexiunile cu șuruburi este de 0,6 Nm, care poate fi obținut cu o șurubelniță plată cu un diametru de 3,5 mm.

Schneider Electric Modicon ABE7 - ABE7P16F312 - bloc de distribuție, releu SSR, 16 canale digitale, 2 blocuri terminale/canal, fără releu, izolare PLC date tehnice

Caracteristici principale

Familia de produse: Modicon ABE7

Tipul produsului: Sub-bază de intrare pentru relee plug-in

Tensiune nominală de alimentare: 19...30 V c.c., conform standardului IEC 61131-2

Număr de canale: 16

Număr de conectori pe canal: 2

Opțiuni de conectare

Tip de conectare: Bloc terminal cu șurub

Secțiuni transversale ale cablului: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) flexibil, cu manșoane

1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solid

1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) flexibil, fără manșoane

2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) flexibil, cu manșoane

2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid

Informații suplimentare

Compatibilitate: ABR7, ABS7S33E, ABS7E

Indicatori LED: 1 LED per canal (verde) pentru starea canalului, 1 LED (verde) pentru starea de pornire

Separarea PLC/secțiunea de operare: Da

Distribuție polaritate: Distribuție polaritate comună pe grup de 4 canale

Protecție la scurtcircuit: Siguranță internă de 1 A, 5 x 20 mm, cu acțiune rapidă (pe partea PLC) Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm) sau șuruburi (cu kit de montare pentru placă solidă) Curent maxim de alimentare: 1 A Cădere de tensiune la siguranța sursei de alimentare: 0,3 V Tensiune nominală de impuls rezistentă: 2,5 kV Tensiune nominală de izolație: 300 V între bobine/contacte (conform IEC 60947-1), 2000 V între terminale/șine de montare

Categorie de instalare: II, conform IEC 60664-1

Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm

Certificate și conformitate

Certificate de produs: DNV, GL, CSA, EAC

Grad de protecție IP: IP2X, conform IEC 60529

Rezistență la fir incandescent: 750 °C, conform IEC 60695-2-11

Rezistență la impact: 15 gn pentru până la 11 ms, conform IEC 60068-2-27

Rezistență la vibrații: 2 gn (f= 10...150 Hz), conform IEC 60068-2-6

Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3, conform IEC 61000-4-2, 8 gn (aer) nivel 3, conform IEC 61000-4-2

Rezistență la câmpuri radiate: 10 V/m (26000000...1000000000 Hz), conform IEC 61000-4-3 nivel 3

Protecție rapidă împotriva tranzitorilor: 2 kV nivel 3, conform IEC 61000-4-4

Intervale de temperatură ambiantă: Funcționare: -5...60 °C, conform IEC 61131-2, Depozitare: -40...80 °C, conform IEC 61131-2

Grad de poluare: 2, conform IEC 60664-1

Date

Lățime

100 mm

Lungime

292 mm

Înălțime

85 mm

EAN prezentat

3389110705171

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

786 g/bucată

Numar articol

3389110705171
