Schneider Electric Modicon ABE7P16T210 este un dispozitiv versatil de bază de ieșire conceput special pentru relee plug-in. Această componentă profesională de automatizare industrială are 16 canale și aparține familiei de produse Modicon ABE7. Dispozitivul oferă o soluție extrem de flexibilă pentru proiectele de automatizare care necesită o interfață de releu de ieșire fiabilă. Modicon ABE7P16T210 are o tensiune nominală de alimentare de 19-30 V c.c., care respectă standardul IEC 61131-2. Acest dispozitiv oferă opțiuni de conectare extrem de versatile, cu blocuri terminale de tip șurub care pot acomoda cabluri de diferite dimensiuni. Acesta acceptă 1 x 0,09-1,5 mm² (AWG 28-AWG 16) fire flexibile cu manșoane, 1 x 0,14-2,5 mm² (AWG 26-AWG 12) și 1 x 0,14-2,5 mm² (AWG 26-AWG 14) fire flexibile fără ferule. De asemenea, poate suporta 2 x 0,09-0,75 mm² (AWG 28-AWG 20) cu manșoane și 2 x 0,2-2,5 mm² (AWG 24-AWG 14) fire solide, ceea ce îl face extrem de flexibil în diverse situații de instalare. ABE7P16T210 este compatibil cu produsele ABS7SC2, ABR7S2, ABS7SA2 și ABE7ACC20, permițând integrarea sistemului cu alte componente Schneider Electric. Dispozitivul are LED-uri indicatoare de stare, cu un LED verde pentru fiecare canal pentru a indica starea canalului și un LED verde suplimentar pentru a indica starea de alimentare. Distribuția polarității este fără tensiune, iar dispozitivul are și protecție la scurtcircuit, care include o siguranță internă cu acțiune rapidă de 1 A (5 x 20 mm) pe partea PLC. Curentul maxim de alimentare este de 1 A, iar curentul maxim per terminal de ieșire este de 16 A. În ceea ce privește tensiunea de izolare, acesta oferă 300 V între circuitul bobinei și circuitele de contact, în conformitate cu IEC 60947-1, și 2000 V între blocurile terminale și șinele de montare. Tensiunea nominală de impuls este de 2,5 kV, iar cuplul de strângere este de 0,6 Nm cu o șurubelniță plată de Ø 3,5 mm.

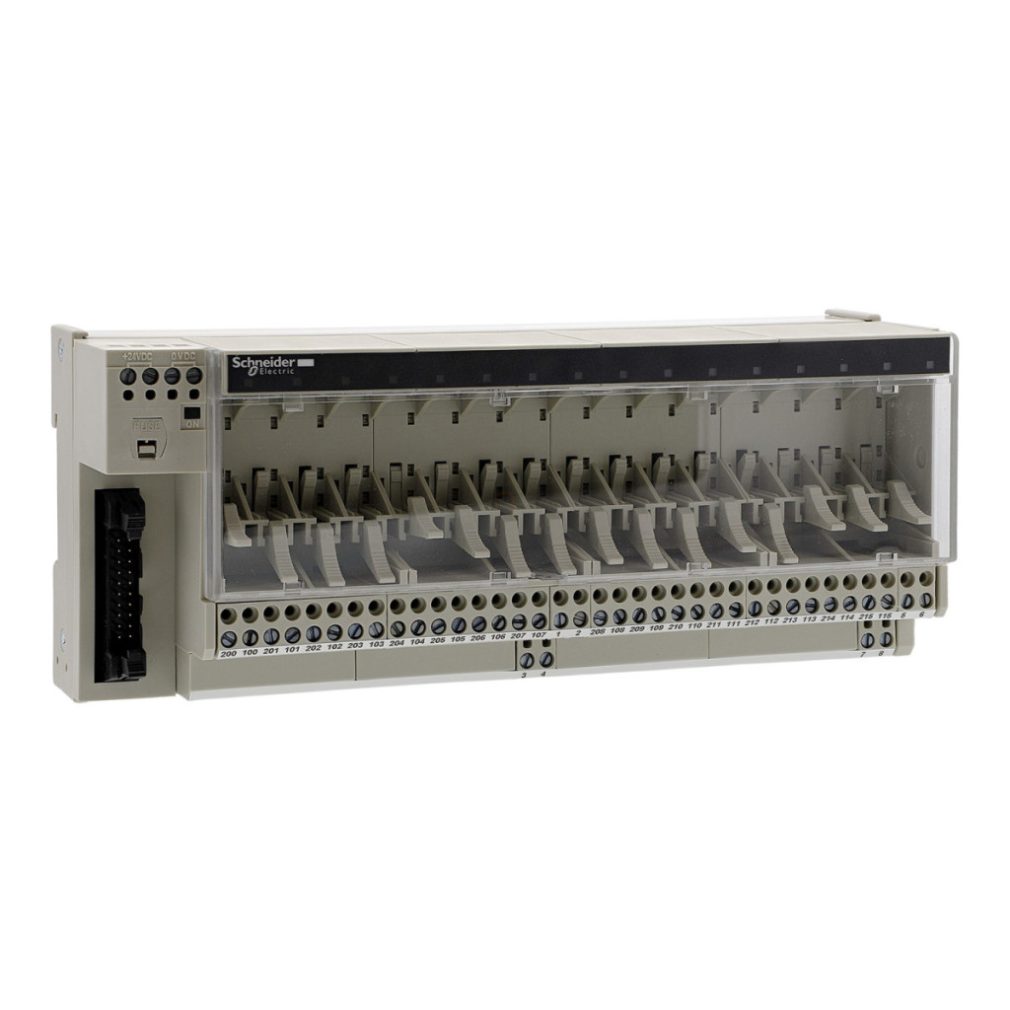

Schneider Electric Modicon ABE7 - ABE7P16T210 - bloc de distribuție, relee SSR/EMR de 10 mm, 16 canale digitale, fără relee Date tehnice
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului sau componentului: Sub-bază pentru relee conectabile
Tipul sub-bazei: Sub-bază de ieșire
Tensiune nominală de alimentare [Us]: 19...30 V conform IEC 61131-2
Număr de canale: 16
Conexiune - blocuri terminale: Blocuri terminale cu șurub, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile
Blocuri terminale cu șurub, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solide
Blocuri terminale cu șurub, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
Blocuri terminale cu șurub, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile
Blocuri terminale cu șurub, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Informații suplimentare
Tip tensiune de alimentare: DC
Compatibilitate produs: ABS7SC2, ABR7S2, ABS7SA2, ABE7ACC20
LED indicator de stare: 1 LED per canal (verde) pentru starea canalului, 1 LED (verde) pentru starea de pornire
Distribuție polaritate: Fără tensiune Protecție la scurtcircuit: siguranță internă de 1 A, 5 x 20 mm, cu acțiune rapidă (partea PLC) Metodă de montare: cu cleme (șină DIN simetrică de 35 mm), Șuruburi (cu kit de montare cu placă solidă) Curent maxim de alimentare: 1 A Cădere de tensiune la siguranța de alimentare: 0,3 V Curent maxim per terminal de ieșire: 16 A Tensiune nominală de izolație [Ui]: 300 V circuite bobină/circuite de contact conform IEC 60947-1, 2000 V blocuri terminale/șine de montare
Tensiune nominală de impuls rezistentă [Uimp]: 2,5 kV Categorie de instalare: II conform IEC 60664-1 Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm Caracteristici de mediu Certificări de produs: GL, CSA, UL, DNV, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență filament: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2 Protecție împotriva câmpurilor radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3, nivel 3 Protecție împotriva tranzitorilor rapizi: 2 kV nivel 3 conform IEC 61000-4-4 Temperatura aerului ambiant în timpul funcționării: -5...60 °C conform IEC 61131-2
Temperatura aerului ambiant în timpul depozitării: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
