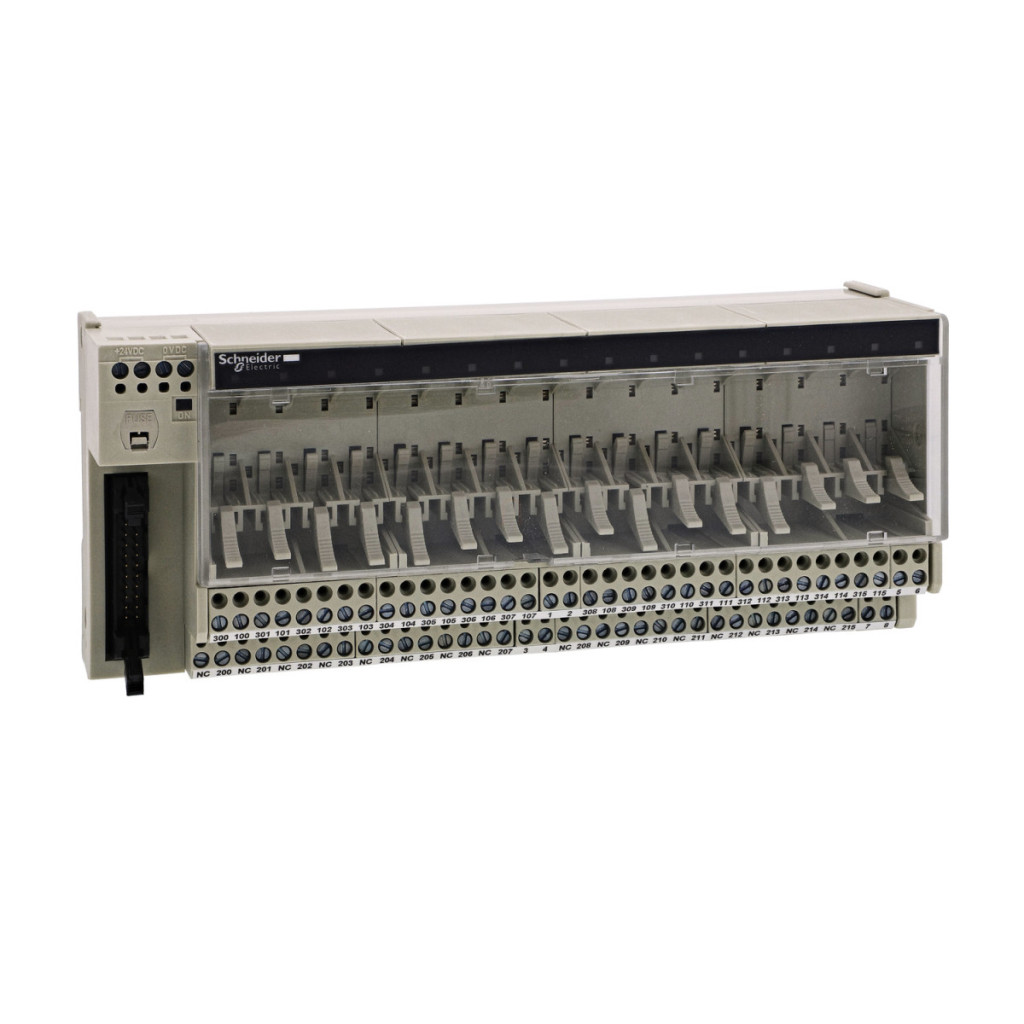

Modelul Schneider Electric Modicon ABE7 seria ABE7P16T230 este un bloc de distribuție (sub-bază) extrem de versatil, cu 16 canale, conceput pentru relee plug-in. Acest dispozitiv de 10 mm este proiectat pentru aplicații de ieșire și este ideal pentru sistemele de automatizare industrială, în special atunci când este combinat cu un PLC. Funcția de bază a ABE7P16T230 este de a oferi o bază sigură și fiabilă pentru conectarea a până la 16 relee, simplificând astfel semnificativ procesul de instalare și minimizând posibilitatea apariției erorilor de comutare. Produsul funcționează cu o tensiune de alimentare de 19-30 V CC, care respectă cerințele standardului IEC 61131-2. Starea fiecărui canal este indicată de LED-uri verzi, iar un LED verde separat indică starea de alimentare, facilitând verificarea funcționării sistemului. Conectarea este extrem de flexibilă, deoarece ABE7P16T230 acceptă multiple opțiuni de cablare. Cu terminale cu șurub, acceptă fire solide de 0,09-1,5 mm² (AWG 28-16), fire flexibile de 0,14-2,5 mm² (AWG 26-12) fire solide, 0,14-2,5 mm² (AWG 26-14) fire flexibile fără ferule, 2x0,09-2x0,75 mm² (AWG 28-20) fire duble flexibile cu manșoane și 2x0,2-2x2,5 mm² (AWG 24-14) fire duble solide. Cuplul de strângere pentru șuruburi este de 0,6 Nm, pentru care se recomandă o șurubelniță plată de 3,5 mm. Această compatibilitate largă a cablurilor asigură faptul că produsul poate fi utilizat într-o varietate de medii de instalare. ABE7P16T230 are caracteristici de protecție remarcabile: o siguranță internă încorporată de 1 A cu acțiune rapidă de 5x20 mm protejează partea PLC, iar curentul maxim pe punct comun poate fi de 16 A. Distribuția polarității produsului este fără tensiune, ceea ce oferă flexibilitate suplimentară la proiectarea aplicațiilor. Tensiunea nominală de izolare este de 300 V între circuitul bobinei și contacte (conform IEC 60947-1) și de 2000 V între blocurile terminale și șinele de montare. Tensiunea nominală de impuls este de 2,5 kV, iar categoria de instalare este II conform IEC 60664-1. Produsul poate fi montat în mai multe moduri: cu cleme pe o șină DIN simetrică de 35 mm sau cu șuruburi pe o placă solidă (cu kit de montare). Specificațiile tehnice ale dispozitivului includ un curent maxim de alimentare de 1 A și o cădere de tensiune la nivelul siguranței de tensiune de alimentare de 0,3 V. ABE7P16T230 are un grad de protecție IP2X conform IEC 60529, care oferă protecție de bază împotriva pătrunderii degetelor sau a obiectelor similare. Produsul are proprietăți excelente de rezistență la mediul înconjurător: rezistă la testul cu filament incandescent la 750 °C (timp de stingere <30 secunde) conform IEC 60695-2-11, precum și la solicitări mecanice precum 15 gn, 11 ms rezistență la impact (IEC 60068-2-27) și 2 gn (f= 10-150 Hz) rezistență la vibrații (IEC 60068-2-6). Are protecție de nivel 3 împotriva descărcărilor electrostatice de 4 kV (contact) și 8 kV (aer) în conformitate cu IEC 61000-4-2, în timp ce are protecție de nivel 3 împotriva câmpurilor radiate de 10 V/m (26-1000 MHz) conform IEC 61000-4-3. Oferă protecție de nivel 3 împotriva tranzitorilor rapizi la 2 kV conform IEC 61000-4-4. Intervalul de temperatură de funcționare este între -5 și 60 °C, iar intervalul de temperatură de depozitare este între -40 și 80 °C, ambele în conformitate cu IEC 61131-2. Gradul de poluare este 2 conform IEC 60664-1.
Schneider Electric Modicon ABE7 - Date tehnice ABE7P16T230
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului sau componentului: Releu cu soclu de conectare
Tipul soclului: Soclu de ieșire
Tensiune nominală de alimentare: 19...30 V conform IEC 61131-2
Număr de canale: 16
Conexiuni - blocuri terminale
Blocuri terminale cu șurub, 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile
Terminale cu șurub, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) solide
Terminale cu șurub, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
Terminale cu șurub, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile
Terminale cu șurub, 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) solid
Informații suplimentare
Tip tensiune de alimentare: CC
Compatibilitate produs: ABE7ACC20, ABS7SA2, ABR7S2, ABS7SC2
LED indicator de stare: 1 LED per canal (verde) pentru indicarea stării canalului, 1 LED (verde) pentru indicarea alimentării
Distribuție polaritate: Fără tensiune
Protecție la scurtcircuit: Siguranță internă 1 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm) sau șuruburi (cu kit de montare cu placă solidă)
Curent maxim de alimentare: 1 A
Cădere de tensiune la siguranța de alimentare: 0,3 V
Curent maxim pe punct comun: 16 A
Tensiune nominală de izolație: 300 V circuite bobină/circuite de contact conform IEC 60947-1, 2000 V blocuri terminale/șine de montare
Tensiune nominală de rezistență la impulsuri: 2,5 kV
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Date de mediu
Certificări ale produsului: CSA, DNV, GL, UL, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la testul cu fir incandescent: 750 °C, timp de stingere <30 s conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26...1000 MHz) Nivel 3 conform IEC 61000-4-3
Rezistență la tranzienți rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă în timpul funcționării: -5...60 °C conform IEC 61131-2
Temperatura ambiantă în timpul depozitării: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
