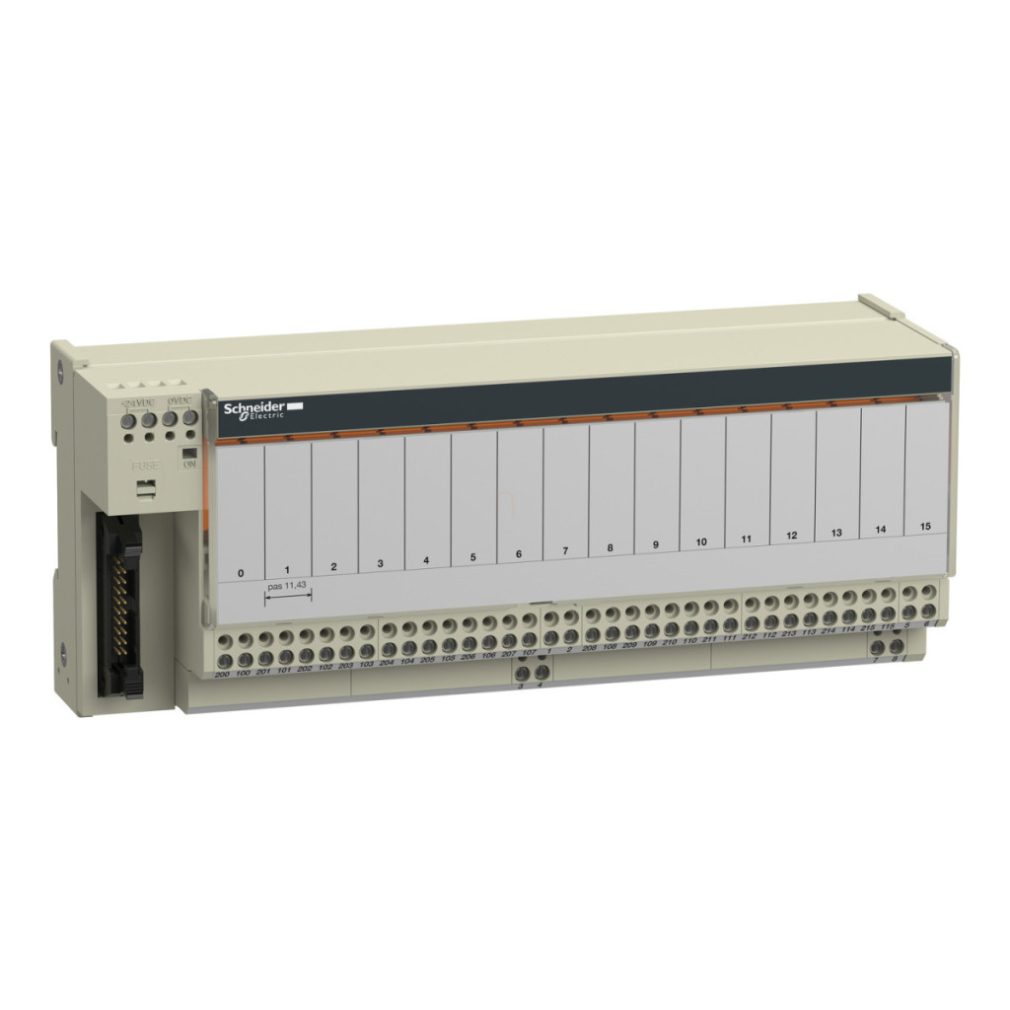

ABE7R16T210, parte a seriei Modicon ABE7 de la Schneider Electric, este o sub-bază de înaltă calitate echipată cu relee electromecanice plug-in. Această sub-bază cu 16 canale de ieșire utilizează relee de 10 mm, oferind o soluție ideală pentru sistemele de automatizare industrială în care este necesar un control fiabil al ieșirii. Modelul ABE7R16T210 funcționează cu o tensiune de alimentare de 19-30 V CC, în conformitate cu standardul IEC 61131-2. Fiecare canal are 1 contact NO (unul normal deschis), care este fără tensiune (fără potențial), permițând o utilizare extrem de flexibilă. Dispozitivul este compatibil cu releele ABR7S21, care au un curent nominal de Ith = 5A și sunt incluse în mod standard cu produsul. Un LED verde pentru fiecare canal asigură monitorizarea ușoară a stării, iar un LED verde suplimentar indică starea de pornire. Produsul are, de asemenea, caracteristici excelente de protecție. Protecția împotriva scurtcircuitelor este asigurată de o siguranță internă de 1A, 5 x 20 mm, cu acțiune rapidă, pe partea PLC. Tensiunea nominală de izolare este de 2000 V între terminale și șinele de montare și de 300 V între circuitul bobinei și circuitele de contact, în conformitate cu IEC 60947-1. Rezistența nominală la tensiune de impuls este de 2,5 kV. Dispozitivul are protecție IP2X conform IEC 60529, oferind o protecție adecvată împotriva prafului și contactului. Instalarea este extrem de simplă, deoarece dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm cu cleme sau pe o placă solidă folosind șuruburi cu un kit de montare. Intervalul de temperatură de funcționare este între -5 și 60 °C conform IEC 61131-2, în timp ce intervalul de temperatură de depozitare este între -40 și 80 °C. ABE7R16T210 are numeroase certificări internaționale, precum GL, CSA, UL, DNV și EAC, care atestă calitatea înaltă a produsului și adecvarea acestuia pentru utilizarea în diverse medii industriale. Produsul are o durabilitate electrică remarcabilă, asigurând milioane de cicluri de funcționare conform IEC 60947-5-1. Producătorul oferă curbe de durată de viață separate pentru diferite tipuri de sarcină (DC12, DC13, AC12, AC14, AC15) pentru a vă ajuta să selectați aplicația potrivită. ABE7R16T210 are dimensiuni compacte și este rezistent la filamente incandescente de până la 750 °C conform IEC 60695-2-11, precum și o rezistență excelentă la șocuri (15 gn până la 11 ms) și rezistență la vibrații (2 gn, f= 10...150 Hz) conform standardelor IEC 60068-2. Rezistența la descărcări electrostatice este, de asemenea, remarcabilă: 4 kV (contact) și 8 kV (aer) conform IEC 61000-4-2.
Date tehnice ABE7R16T210
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului sau al componentei: Rele electromecanic cu soclu de conectare
Tipul soclului: Soclu de ieșire
Tensiune nominală de alimentare: 19...30 V c.c. conform IEC 61131-2
Număr de canale: 16
Informații suplimentare
Tip tensiune de alimentare: c.c. ABR7S21
Tip și compoziție contact: 1 NO
LED indicator de stare: 1 LED per canal (verde) pentru starea canalului, 1 LED (verde) pentru starea de pornire
Distribuție polaritate: Fără potențial
Protecție la scurtcircuit: Siguranță internă 1 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm), Șuruburi (cu kit de montare cu placă solidă) Curent maxim de alimentare: 1 A Cădere de tensiune la siguranța de alimentare: 0,3 V 0,3 V
Tensiune nominală de izolație: 2000 V terminale/șine de montare, 300 V circuite bobină/circuite de contact conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 2,5 kV
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Date de mediu
Certificări de produs: GL, CSA, UL, DNV, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn timp de 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3 Nivel 3
Rezistență la tranzitorii rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatură ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
