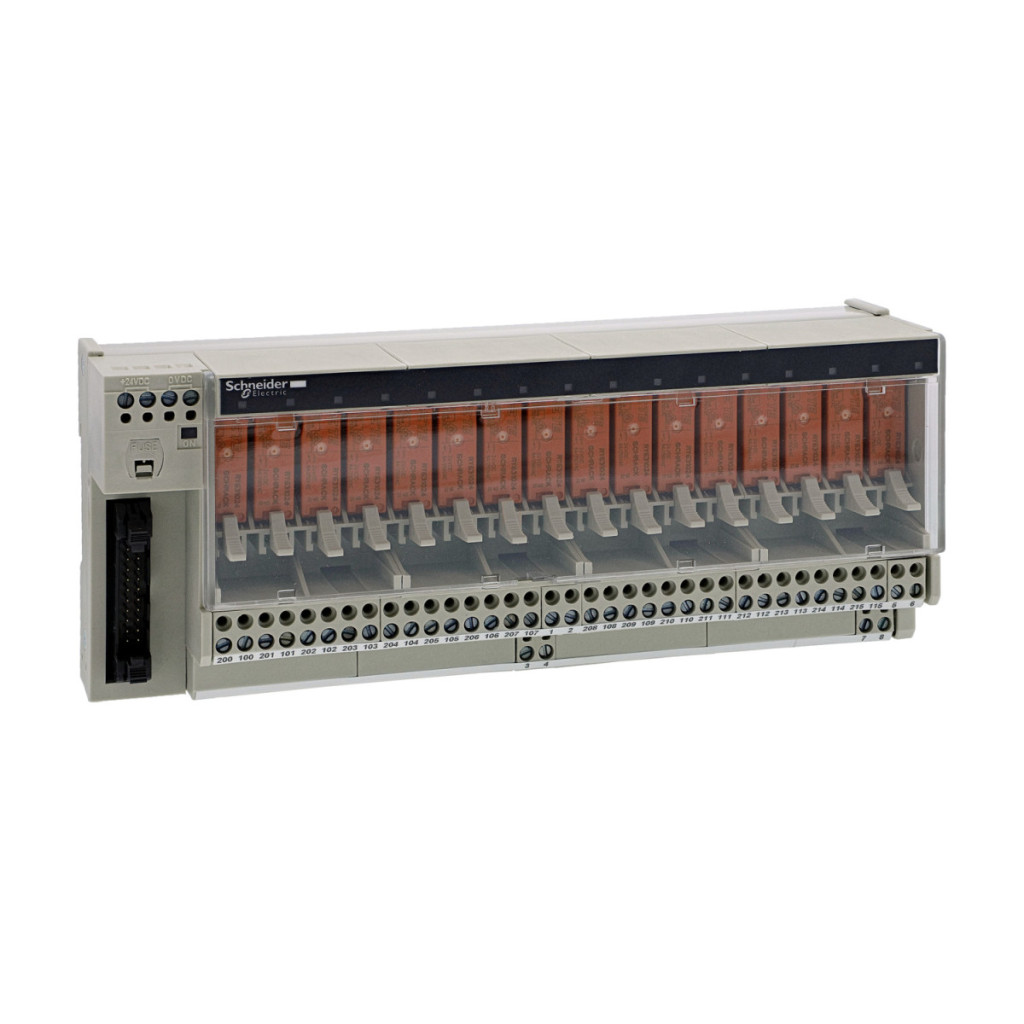

Schneider Electric ABE7R16T212 este un bloc de distribuție cu 16 canale de ieșire cu relee electromecanice plug-in, care face parte din familia de produse Modicon ABE7. Acest dispozitiv de automatizare industrială de ultimă generație este ideal pentru utilizarea în diverse sisteme de control în care este necesară o gestionare fiabilă și precisă a semnalelor. Subbaza Schneider Electric ABE7R16T212 este echipată cu relee de 10 mm, ceea ce permite o utilizare optimă a spațiului, în ciuda designului său compact. Unitatea, care funcționează cu o tensiune de alimentare de 19-30 V CC, este pe deplin conformă cu standardul IEC 61131-2. Dispozitivul oferă 16 canale independente, fiecare cu 1 contact NO (normal deschis), asigurând o aplicabilitate flexibilă în diverse medii industriale. Produsul este compatibil cu releele ABR7S21, ceea ce facilitează integrarea în sistemele existente. ABE7R16T212 oferă o indicare a stării ușor de citit: fiecare canal are propriul LED verde pentru a indica starea canalului, iar un LED verde suplimentar indică starea de alimentare. Distribuția polarității este comună la contact, împărțită în două grupuri de 8 canale. Protecția împotriva scurtcircuitelor este asigurată de o siguranță internă de 1 A, 5×20 mm, cu acțiune rapidă, pe partea PLC, ceea ce sporește și mai mult siguranța operațională. Produsul este, de asemenea, flexibil în ceea ce privește opțiunile de montare: poate fi montat pe o șină DIN simetrică de 35 mm cu cleme sau pe o bază solidă cu șuruburi (kit de montare inclus). Curentul maxim de alimentare este de 1 A, iar căderea de tensiune a siguranței de alimentare este de 0,3 V. Tensiunea nominală de izolație este de 2000 V între conectori și șinele de montare și de 300 V între circuitul bobinei și circuitul de contact, în conformitate cu IEC 60947-1. Tensiunea nominală de impuls este de 2,5 kV, ceea ce oferă o protecție excelentă împotriva vârfurilor de tensiune. Schneider Electric ABE7R16T212 are o rezistență excelentă la diverse influențe ambientale. Clasa de protecție IP2X este conformă cu IEC 60529. Produsul rezistă la testul cu fir incandescent la 750 °C conform IEC 60695-2-11, are o rezistență la impact de 15 gn pentru 11 ms conform IEC 60068-2-27 și o rezistență la vibrații de 2 gn (f= 10...150 Hz) conform IEC 60068-2-6. În ceea ce privește rezistența la descărcări electrostatice, produsul este conform cu nivelul 3 conform IEC 61000-4-2: 4 kV (contact) și 8 kV (aer). Rezistența la câmpuri radiate este de 10 V/m (26000000...1000000000 Hz) conform nivelului 3 al IEC 61000-4-3, în timp ce rezistența la tranzitorii rapizi este de 2 kV conform nivelului 3 al IEC 61000-4-4. Temperatura ambiantă de funcționare este de -5...60 °C, iar temperatura de depozitare este de -40...80 °C, în conformitate cu IEC 61131-2.
Modicon ABE7 - Date tehnice ABE7R16T212
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului sau al componentei: Sub-bază plug-in cu releu electromecanic
Tipul sub-bazei: Sub-bază de ieșire
Tensiune nominală de alimentare: 19...30 V conform IEC 61131-2
Număr de canale: 16
Caracteristici suplimentare
Tip tensiune de alimentare: CC
Compatibilitate produs: ABR7S21
Tip și compoziție contact: 1 NO
LED indicator de stare: 1 LED per canal (verde) pentru a indica starea canalului, 1 LED (verde) pentru a indica starea de pornire
Distribuție polaritate: Contact de distribuție a polarității comun pentru 2 grupuri de 8 canale
Protecție la scurtcircuit: Siguranță internă de 1 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm), cu șuruburi (cu kit de montare pe placă solidă)
Curent maxim de alimentare: 1 A
Cădere de tensiune la siguranța de alimentare: 0,3 V
Tensiune nominală de izolație: 2000 V pentru conectori/șine de montare, 300 V pentru circuite bobină/circuite de contact conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 2,5 kV
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Caracteristici de mediu
Grad de protecție IP: IP2X conform IEC 60529
Rezistență filament: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3 Nivel 3
Rezistență la tranzienți rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
Desene dimensionale
Dimensiunile produsului în mm (inci): 211 mm (8,31) x 88 mm (3,46) x 73 mm (2,87)
