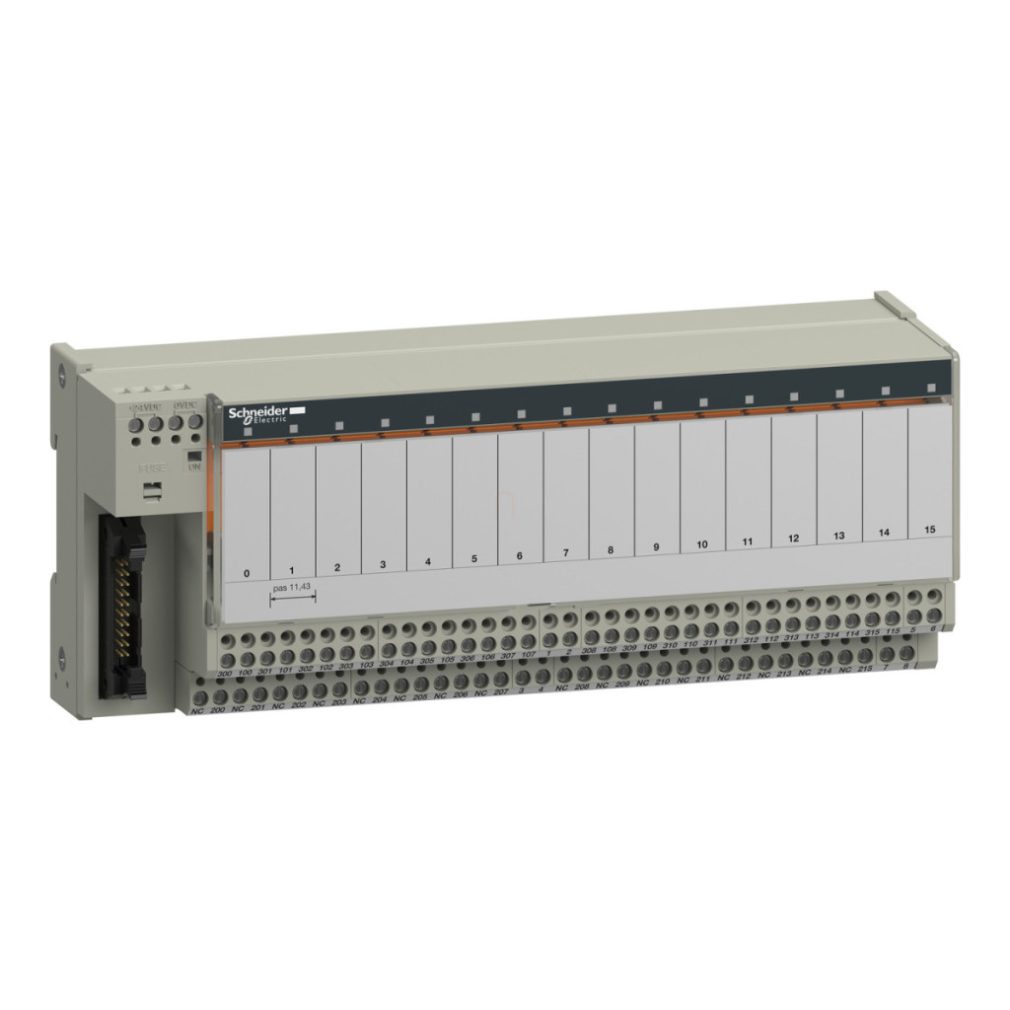

ABE7R16T230, parte a gamei de produse Modicon ABE7 de la Schneider Electric, este o sub-bază profesională (bloc de distribuție) concepută pentru uz industrial, cu releu electromecanic încorporat. Această unitate de ieșire cu 16 canale este soluția ideală pentru sistemele de automatizare în care trebuie asigurată comutarea fiabilă și izolarea galvanică între PLC și dispozitivele controlate. Datorită designului său modular, ABE7R16T230 poate fi instalat rapid și ușor pe o șină DIN de 35 mm sau înșurubat pe o placă de montare solidă. Dispozitivul are 16 canale de ieșire independente, fiecare echipat cu un releu electromecanic de 10 mm. Releele au 1 contact de comutare (1C/O), care oferă opțiuni versatile de comutare pentru diverse aplicații. Starea fiecărui canal este indicată de un LED verde, în timp ce un LED verde suplimentar indică prezența tensiunii de alimentare. Din punct de vedere tehnic, dispozitivul poate fi utilizat cu o tensiune de alimentare de 19-30 V CC, în conformitate cu standardul IEC 61131-2, și este compatibil cu releul ABR7S23. Protecția încorporată împotriva scurtcircuitelor este asigurată de o siguranță rapidă internă de 1 A pe partea PLC. Curentul maxim de alimentare poate fi de 1 A, cu o cădere de tensiune de numai 0,3 V pe siguranța de alimentare. Tensiunea de izolare a dispozitivului este de 2000 V între terminale și șinele de montare și de 300 V între circuitul bobinei și circuitele de contact, în conformitate cu IEC 60947-1. Tensiunea nominală de impuls rezistentă este de 2,5 kV, categoria de instalare II conform IEC 60664-1. ABE7R16T230 are o rezistență remarcabilă la mediul înconjurător: grad de protecție IP2X conform IEC 60529, rezistență la fir incandescent de 750 °C conform IEC 60695-2-11, rezistență la șoc de 15 g timp de 11 ms conform IEC 60068-2-27 și rezistență la vibrații de 2 g în intervalul 10-150 Hz conform IEC 60068-2-6. Rezistența la descărcări electrostatice este de 4 kV la contact (nivel 3) și 8 kV în aer (nivel 3) conform IEC 61000-4-2, în timp ce rezistența la câmpuri radiate este de 10 V/m (26 MHz-1 GHz) conform IEC 61000-4-3 nivel 3. Rezistența la tranzitorii rapizi este de 2 kV (nivel 3) conform IEC 61000-4-4. Intervalul de temperatură de funcționare al blocului de distribuție Schneider Electric Modicon ABE7 - ABE7R16T230 este între -5 °C și +60 °C, în conformitate cu IEC 61131-2, în timp ce intervalul de temperatură de depozitare este între -40 °C și +80 °C. Gradul de poluare este 2 conform IEC 60664-1. Produsul are numeroase certificări internaționale, inclusiv UL, GL, DNV, CSA și EAC, care confirmă fiabilitatea și adecvarea sa pentru utilizare în diverse medii industriale din întreaga lume.
Schneider Electric Modicon ABE7 - Date tehnice ABE7R16T230
Informații generale
Familia de produse: Modicon ABE7
Tipul produsului: Sub-bază cu releu electromecanic încorporat
Tipul sub-bazei: Sub-bază de ieșire
Tensiune nominală de alimentare: 19...30 V c.c. conform IEC 61131-2
Număr de canale: 16
Caracteristici tehnice
Tip tensiune de alimentare: c.c. ABR7S23
Tip și configurație contact: 1 C/O (contact de comutare)
LED indicator de stare: 1 LED per canal (verde) pentru starea canalului, 1 LED (verde) pentru indicarea tensiunii de alimentare
Distribuție polaritate: Fără potențial
Protecție la scurtcircuit: Siguranță internă 1 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: Cu clemă (pentru șină DIN simetrică de 35 mm), Șuruburi (cu kit de montare pentru placă solidă)
Curent maxim de alimentare: 1 A
Cădere de tensiune la siguranța de alimentare: 0,3 V
Tensiune nominală de izolație: 2000 V terminale/șine de montare, 300 V circuite bobină/circuite de contact conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 2,5 kV
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N·m cu șurubelniță plată Ø 3,5 mm
Condiții de mediu
Certificări ale produsului: UL, GL, DNV, CSA, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la șoc: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3 Nivel 3
Rezistență la tranzienți rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
Dimensiuni
Dimensiunile produsului pot fi găsite în desenele anexate, dimensiuni principale: 211 mm (8,31 in) lățime, 88 mm (3,46 in) înălțime, 73 mm (2,87 in) adâncime.
