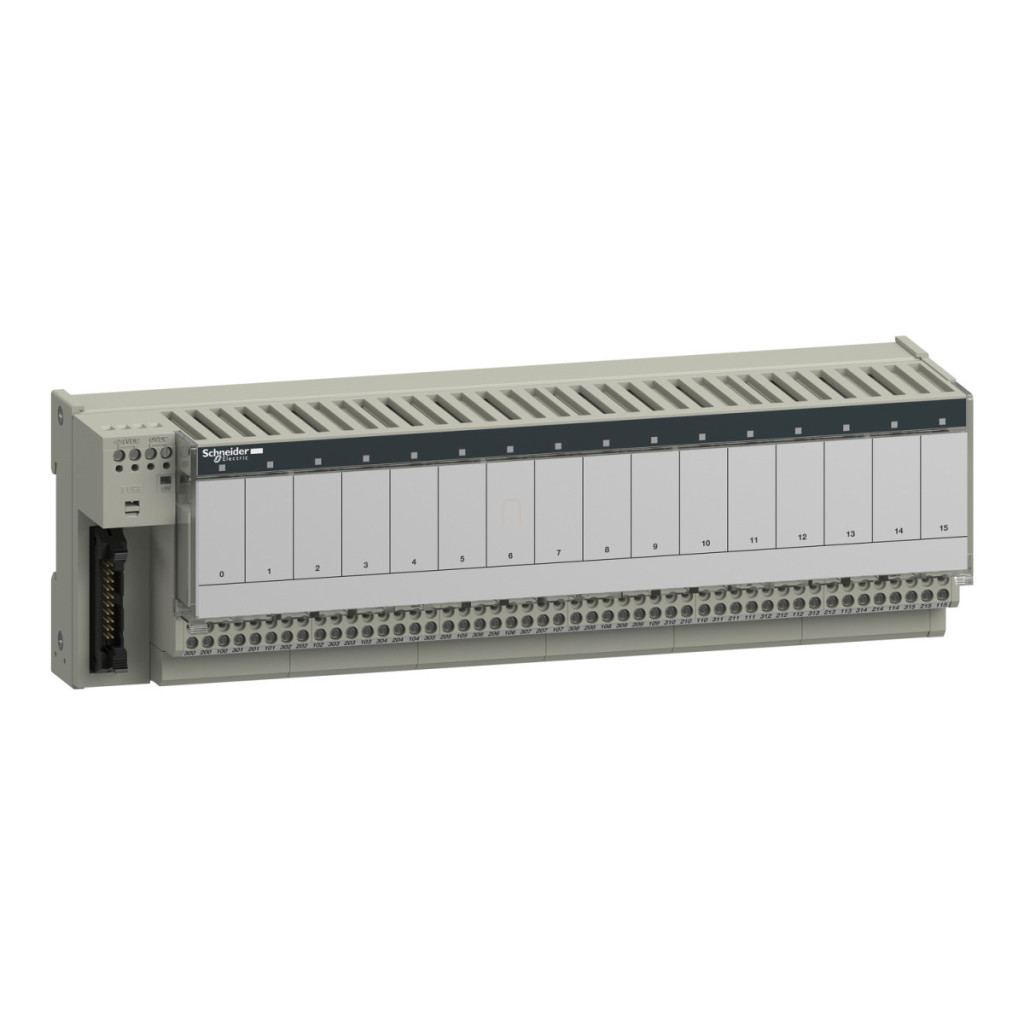

Schneider Electric Modicon ABE7R16T330 este o unitate sub-bază de ieșire cu releu electromecanic de înaltă calitate, cu 16 canale, care oferă funcții de comutare fiabile în medii de automatizare industrială. Acest dispozitiv compact face parte din familia de produse Modicon ABE7 și este special conceput pentru a adapta semnalele de ieșire PLC la sarcinile industriale. Modelul ABE7R16T330 funcționează cu o tensiune de alimentare de 19-30 V c.c., în conformitate cu standardul IEC 61131-2. Fiecare dintre cele 16 canale independente are 1 contact C/O (comutare), iar starea canalelor este indicată de LED-uri verzi, în timp ce un LED verde suplimentar indică prezența tensiunii de alimentare. Dispozitivul este echipat cu relee de 12,5 mm și este compatibil cu modulul de relee ABR7S33. Un avantaj special este designul său fără tensiune (fără potențial), care oferă flexibilitate pentru diferite aplicații. Având în vedere siguranța, acesta are o siguranță cu acțiune rapidă de 1 A pe partea PLC, care oferă protecție în cazul unui scurtcircuit. Tensiunea de izolare este de 2000 V între terminale și șina de montare și de 300 V între circuitul bobinei și circuitele de contact, în conformitate cu IEC 60947-1. Tensiunea nominală de impuls este de 2,5 kV, iar dispozitivul aparține categoriei de instalare II conform IEC 60664-1. Instalarea este extrem de simplă: unitatea poate fi montată pe o șină DIN simetrică de 35 mm cu cleme sau pe o placă solidă cu șuruburi, utilizând kitul de montare furnizat. Cuplul de strângere pentru conectori este de 0,6 Nm cu o șurubelniță plată de Ø 3,5 mm. Carcasa dispozitivului are un grad de protecție IP2X conform IEC 60529, oferind o protecție adecvată împotriva contactului accidental. ABE7R16T330 are o rezistență remarcabilă la mediul înconjurător: rezistență la fir incandescent de 750 °C conform IEC 60695-2-11, Rezistență la șocuri de 15 gn 11 ms conform IEC 60068-2-27 și rezistență la vibrații de 2 gn (interval f= 10-150 Hz) conform IEC 60068-2-6. De asemenea, oferă o imunitate excelentă la interferențele electrice: protecție la descărcări electrostatice de 4 kV la contact și 8 kV în aer (IEC 61000-4-2), protecție la câmpuri radiate de 10 V/m și protecție la tranzitorii rapizi de 2 kV. Intervalul de temperatură de funcționare este între -5 °C și +60 °C conform IEC 61131-2, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C. Gradul de poluare este 2 conform IEC 60664-1, ceea ce îl face potrivit pentru utilizarea în medii industriale medii. Produsul are numeroase certificări internaționale, inclusiv UL, CSA, DNV, GL și EAC, ceea ce îl face potrivit pentru utilizarea în diverse medii industriale din întreaga lume.
Schneider Electric Modicon ABE7 - Date tehnice ABE7R16T330
Caracteristici principale
Familia de produse: Modicon ABE7
Tipul produsului: Sub-bază plug-in cu releu electromecanic
Tipul sub-bazei: Sub-bază de ieșire
Tensiune nominală de alimentare: 19...30 V c.c. conform IEC 61131-2
Număr de canale: 16
Caracteristici suplimentare
Tip tensiune de alimentare: c.c. ABR7S33
Tip și configurație contact: 1 C/O
LED indicator de stare: 1 LED per canal (verde) pentru starea canalului, 1 LED (verde) tensiune de alimentare activă
Distribuție polaritate:Fără tensiune (fără potențial) Protecție la scurtcircuit: siguranță internă de 1 A, 5 x 20 mm, cu acțiune rapidă (partea PLC) Metodă de montare: cu cleme (șină DIN simetrică de 35 mm), Șuruburi (cu kit de montare pe placă solidă)
Curent maxim de alimentare: 1 A
Cădere de tensiune la siguranța sursei de alimentare: 0,3 V
Tensiune nominală de izolare: 2000 V terminale/șine de montare, 300 V circuit bobină/circuite de contact conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 2,5 kV
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Caracteristici de mediu
Certificări ale produsului: UL, CSA, DNV, GL, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Protecție împotriva câmpurilor radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3 Nivel 3
Protecție împotriva tranzitorilor rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
