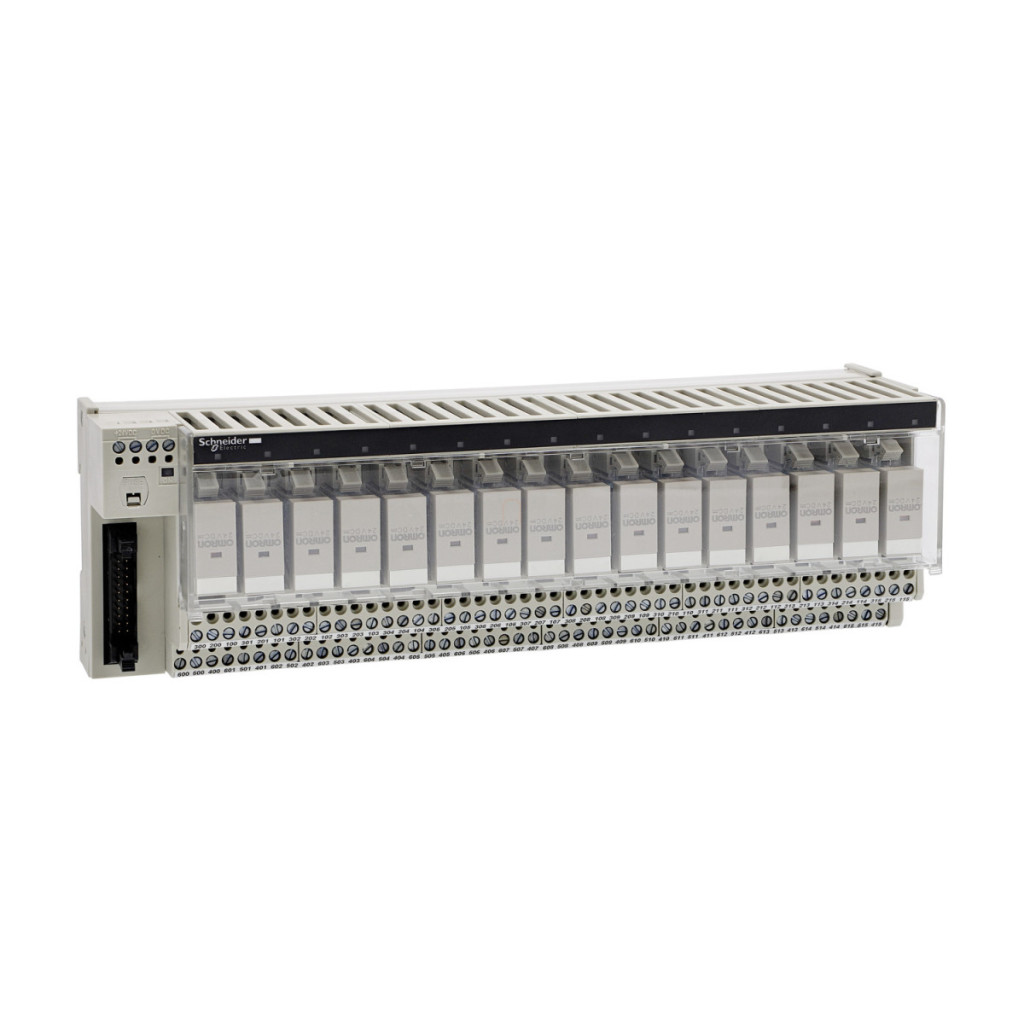

Sub-baza (bloc de distribuție) Schneider Electric Modicon ABE7 seria ABE7R16T370 este o componentă de automatizare industrială extrem de fiabilă și performantă, ideală pentru utilizarea în diverse sisteme de control. Această sub-bază cu 16 canale de ieșire are un releu electromecanic încorporat care oferă funcții de control eficiente prin intermediul unui modul de releu de 12,5 mm. Una dintre principalele caracteristici ale produsului este că funcționează cu o tensiune de alimentare de 19-30 V CC, care este conformă cu standardul IEC 61131-2. Ca parte a seriei Modicon ABE7, este pe deplin compatibilă cu releele ABR7S37, ceea ce o face extrem de flexibilă pentru utilizarea într-o varietate de medii industriale. Starea fiecărui canal al sub-bazei este indicată de un LED verde, iar un LED verde suplimentar indică prezența tensiunii de alimentare, facilitând verificarea stării sistemului. Specificațiile tehnice ale produsului includ o cădere de tensiune de 0,3 V la nivelul siguranței sursei de alimentare și un curent maxim de alimentare de 1 A. Dispozitivul are o siguranță internă de acțiune rapidă de 1 A (5 x 20 mm) pe partea PLC, care asigură protecție împotriva scurtcircuitelor. Tensiunea de izolare este de 2000 V între terminale și șinele de montare și de 300 V între circuitul bobinei și circuitele de contact (conform IEC 60947-1). Tensiunea de rezistență la impulsuri este de 2,5 kV, iar produsul este clasificat ca fiind de categoria de instalare II conform IEC 60664-1. Poate fi montat pe o șină DIN prin fixare (șină DIN simetrică de 35 mm) sau cu șuruburi (pe o placă solidă, cu un kit de montare). Schneider Electric ABE7R16T370 are o rezistență remarcabilă la mediul înconjurător: grad de protecție IP2X conform IEC 60529, rezistență la filament de 750 °C conform IEC 60695-2-11, rezistență la impact de 15 gn / 11 ms conform IEC 60068-2-27 și rezistență la vibrații de 2 gn (f= 10-150 Hz) conform IEC 60068-2-6. Rezistența la descărcări electrostatice este de 4 kV (contact) / 8 kV (aer) nivel 3 conform IEC 61000-4-2, în timp ce rezistența la câmpuri radiate este de 10 V/m (26-1000 MHz) nivel 3 conform IEC 61000-4-3. Protecția împotriva tranzitorilor rapizi este de 2 kV nivel 3 conform IEC 61000-4-4. Intervalul de temperatură de funcționare este între -5 și +60 °C conform IEC 61131-2, iar intervalul de temperatură de depozitare este între -40 și +80 °C conform IEC 61131-2.
Schneider Electric Modicon ABE7 - ABE7R16T370 - bloc de distribuție, releu EMR 12 mm 2CO, 5A, 16 canale digitale, date tehnice releu ABR7S37
Specificații principale
Familia de produse: Modicon ABE7
Tipul produsului: Sub-bază cu releu electromecanic încorporat
Tipul bazei: Sub-bază de ieșire
Tensiune nominală de alimentare: 19-30 V CC conform IEC 61131-2
Număr de canale: 16
Date suplimentare
Tip tensiune de alimentare: CC
Compatibilitate produs: ABR7S37 LED indicator de stare: 1 LED per canal (verde) pentru a indica starea canalului, 1 LED (verde) pentru a indica tensiunea de alimentare Distribuție polaritate: Fără potențial
Protecție la scurtcircuit: siguranță internă de 1 A, 5 x 20 mm, cu acțiune rapidă (partea PLC)
Metodă de montare: cu fixare prin clips (șină DIN simetrică de 35 mm), Șuruburi (pe placă solidă, cu kit de montare)
Curent maxim de alimentare: 1 A
Cădere de tensiune la siguranța de alimentare: 0,3 V
Tensiune nominală de izolație: 2000 V între terminale/șine de montare, 300 V între circuitul bobinei/circuitele de contact conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 2,5 kV
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Specificații de mediu
Certificări de produs: DNV, CSA, GL, EAC
Grad de protecție IP: IP2X conform IEC 60529
Rezistență filament: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10-150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26-1000 MHz) Nivel 3 conform IEC 61000-4-3
Protecție împotriva tranzienților rapizi: 2 kV Nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5 până la 60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40 până la 80 °C conform IEC 61131-2
Grad de contaminare: 2 conform IEC 60664-1
Dimensiuni
Lățime: 272 mm
Înălțime: 68 mm
Adâncime: 83 mm
