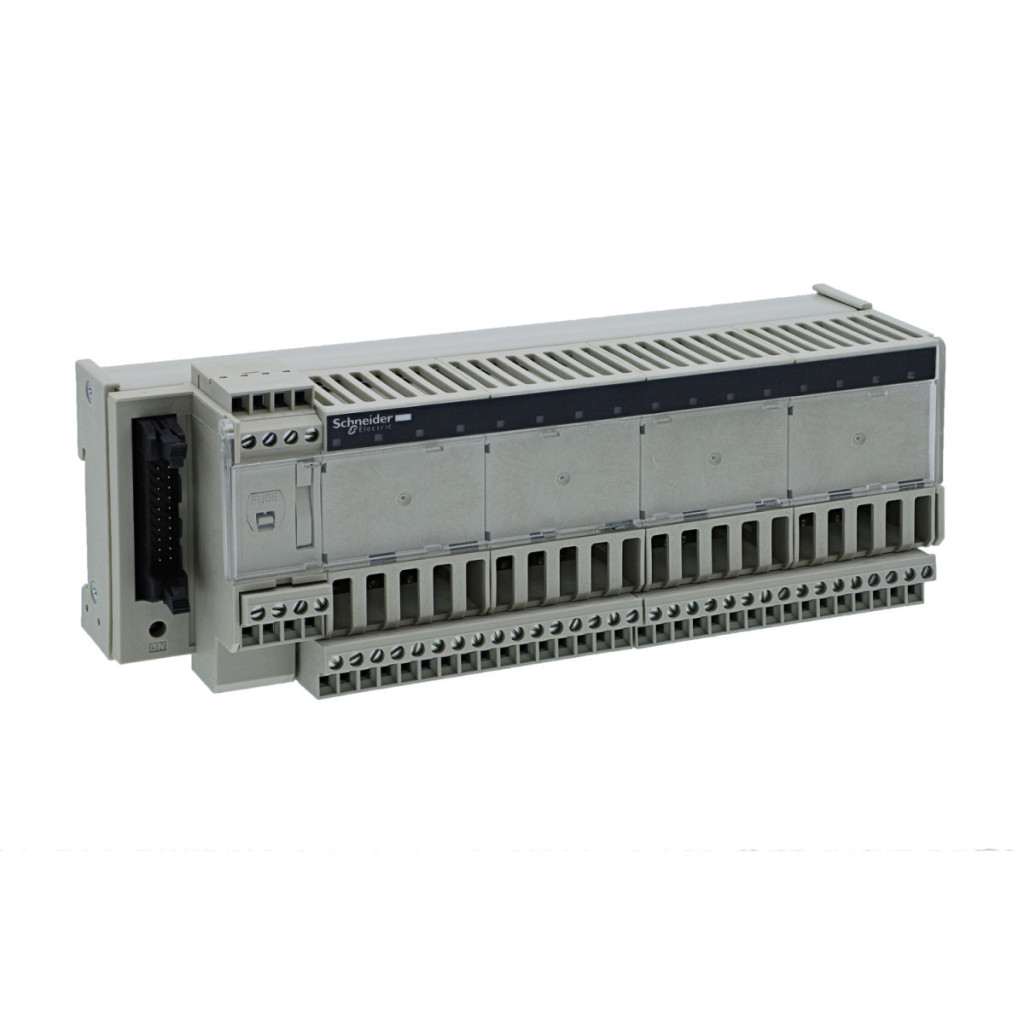

Familia de produse Schneider Electric Modicon ABE7, modelul ABE7S16E2B1, este un bloc de distribuție cu relee în stare solidă de înaltă performanță, ideal pentru utilizarea în sisteme de automatizare industrială. Această unitate de 24 V c.c. are 16 canale de intrare digitale, fiecare cu 2 blocuri terminale, asigurând opțiuni de conectare flexibile. Caracteristicile cheie ale blocului de distribuție ABE7S16E2B1 includ o tensiune nominală de alimentare de 24 V CC atât pe partea PLC, cât și pe partea senzorului, precum și izolare încorporată între PLC și secțiunea operațională, oferind o protecție remarcabilă pentru sistemele de control sensibile. Dispozitivul are o siguranță internă cu acțiune rapidă (1 A 5 x 20 mm) pe partea PLC, în timp ce protecția pe partea senzorului poate fi controlată de o siguranță externă cu acțiune rapidă, oferind flexibilitate maximă pentru diferite aplicații. Blocul oferă mai multe opțiuni de conectare: terminale cu șurub care permit conectarea cablurilor flexibile cu o secțiune transversală de 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16) cu manșoane, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) fire solide, 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14) fire flexibile fără manșoane, 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20) fire flexibile cu manșoane și 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14) fire solide. Cuplul de strângere pentru blocurile terminale este de 0,6 Nm, utilizând o șurubelniță plată de Ø 3,5 mm. Blocul conector este detașabil, ceea ce facilitează întreținerea și înlocuirea. Blocul de distribuție ABE7S16E2B1 este extrem de ușor de instalat, fie cu cleme (pe o șină DIN simetrică de 35 mm), fie cu șuruburi (cu un kit de montare pentru plăci solide). Dispozitivul are un curent de 0,012 A pe canal, în timp ce curentul garantat în starea 1 este de cel puțin 2 mA pe partea senzorului. Tensiunea garantată în starea 1 este de cel puțin 15 V pe partea senzorului. Curentul maxim de comutare este de 15 mA (pe partea PLC), în timp ce minimul este de 1 mA. Dispozitivul are un timp de răspuns extrem de rapid: <= 0,05 ms la trecerea de la starea 0 la 1 și <= 0,4 ms la trecerea de la starea 1 la 0. Frecvența de comutare este <= 1000 Hz, cu un ciclu de lucru de 50%. Modelul ABE7S16E2B1 are parametri de protecție remarcabili: tensiune nominală de rezistență la impulsuri [Uimp] 2,5 kV (conform IEC 60947-1), tensiune nominală de izolație [Ui] 2000 V, categorie de instalare II (conform IEC 60664-1). Dispozitivul este conform cu numeroase standarde internaționale și are certificări UL, DNV, CSA, GL și EAC, precum și standardul IEC 61131-2 Tip 1. Clasa de protecție IP este IP2X (conform IEC 60529). Din punct de vedere al mediului, modelul ABE7S16E2B1 poate fi utilizat într-un interval de temperatură de funcționare de -5...60 °C (conform IEC 61131-2), iar temperatura de depozitare este de -40...80 °C (conform IEC 61131-2). Rezistența dielectrică este de 2000 V la 50/60 Hz (conform IEC 60947-1). Are o rezistență remarcabilă la fire incandescente (750 °C, conform IEC 60695-2-11), la impact (15 gn pentru până la 11 ms, conform IEC 60068-2-27) și la vibrații (2 gn, f= 10...150 Hz, conform IEC 60068-2-6). De asemenea, oferă o protecție bună împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 și 8 kV (aer) nivel 3 conform IEC 61000-4-2, precum și rezistență la câmpuri radiate: 10 V/m (26000000...1000000000 Hz) nivel 3 conform IEC 61000-4-3. De asemenea, oferă protecție împotriva tranzitorilor rapizi: 2 kV nivel 3 conform IEC 61000-4-4.
Schneider Electric Modicon ABE7 - ABE7S16E2B1 date tehnice
Caracteristici cheie
Familia de produse: Modicon ABE7
Tipul produsului sau al componentei: Bloc de distribuție cu releu de intrare în stare solidă
Tensiune nominală de alimentare: 24 V c.c. (partea PLC), 24 V c.c. (partea senzorului)
Număr de canale: 16
Număr de terminale pe canal: 2
Conexiuni
Terminale cu șurub, 1 x 0,09...1 x 1,5 mm², 0,09...1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile
Terminale cu șurub, 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 12) solid
Terminale cu șurub, 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
Terminale cu șurub, 2 x 0,09...2 x 0,75 mm², 0,09...0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile pentru capetele firelor
Terminale cu șurub, 2 x 0,2...2 x 2,5 mm², 0,2...2,5 mm² (AWG 24...AWG 14) solid
Informații suplimentare
Tip bloc terminal: Detașabil
Limite tensiune de alimentare: 19...30 V CC (partea PLC) conform IEC 61131-2
Separare PLC/parte operațională: Da
Tip de protecție: Siguranță internă 1 A 5 x 20 mm cu acțiune rapidă partea PLC, Siguranță reglabilă cu acțiune rapidă pe partea senzorului cu siguranță externă
Montare și valori curente
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm), Șuruburi (cu kit de montare pe placă solidă)
Curent pe canal: 0,012 A
Curent garantat în starea 1: >= 2 mA (partea senzorului)
Tensiune garantată în starea 1: >= 15 V pe partea senzorului
Curent maxim de comutare: 15 mA (partea PLC)
Curent minim de comutare: 1 mA pe partea PLC
Parametri de sincronizare
Timp de răspuns: <= 0,05 ms de la starea 0 la 1, <= 0,4 ms de la starea 1 la 0
Frecvența de comutare: <= 1000 Hz, cu ciclu de lucru de 50%
Parametri electrici
Tensiune nominală de impuls [Uimp]: 2,5 kV conform IEC 60947-1
Tensiune nominală de izolare [Ui]: 2000 V
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Condiții de mediu
Rezistență dielectrică: 2000 V la 50/60 Hz conform IEC 60947-1
Certificări ale produsului: UL, DNV, CSA, GL, EAC
Standarde: IEC 61131-2 Tip 1
Grad de protecție IP: IP2X conform IEC 60529
Rezistența filamentului: 750 °C conform IEC 60695-2-11
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000...1000000000 Hz) conform IEC 61000-4-3 nivel 3
Rezistență la tranzienți rapizi: 2 kV nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5...60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40...80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
