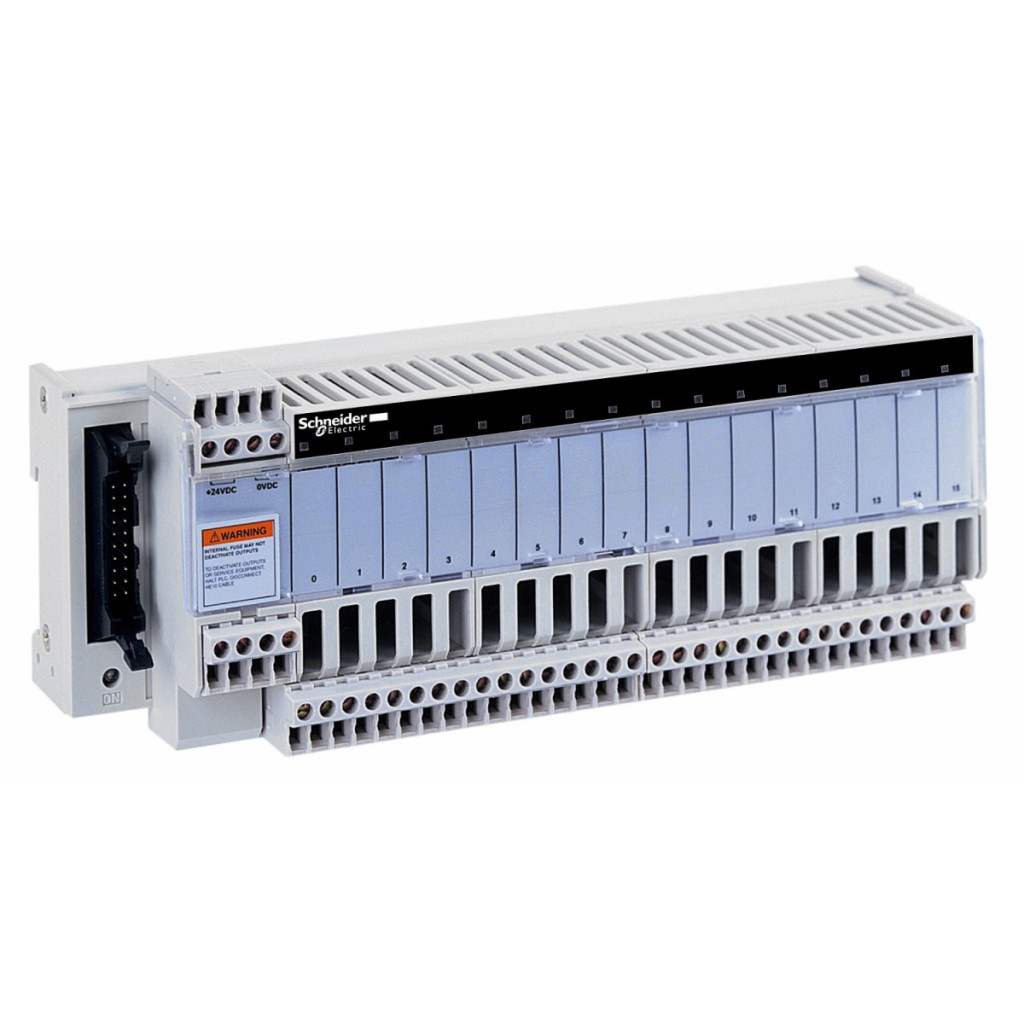

ABE7S16E2E0, parte a familiei de produse Modicon ABE7 de la Schneider Electric, este un soclu de releu de intrare solid-state de înaltă calitate și fiabilitate, optimizat pentru utilizarea în sisteme de automatizare industrială. Acest dispozitiv este o soluție excelentă ca interfață între sistemele PLC și senzorii asociați acestora, asigurând transmisia semnalului și izolarea electrică necesare. Modelul ABE7S16E2E0 are 16 canale de intrare independente, permițând gestionarea simultană a până la 16 senzori sau elemente de comutare diferite. Dispozitivul are o tensiune nominală de alimentare de 48 V c.a. 50/60 Hz pe partea senzorului și 24 V c.c. pe partea PLC. Dispozitivul asigură o izolare electrică completă între PLC și partea operațională, ceea ce sporește fiabilitatea și siguranța sistemului. Limitele tensiunii de alimentare pe partea PLC pot varia de la 19 la 30 V c.c., în conformitate cu cerințele standardului IEC 61131-2. În ceea ce privește conectivitatea, modelul ABE7S16E2E0 oferă o soluție flexibilă. Priză este echipată cu borne cu șurub care pot fi utilizate pentru diferite tipuri și dimensiuni de cabluri. Fiecare canal are 2 borne, iar tipul blocului de borne este detașabil. Bornele de conectare acceptă diferite secțiuni transversale ale cablurilor: pentru cabluri cu un singur fir 0,14-2,5 mm² (AWG 26-AWG 12), pentru fire răsucite fără capete de cablu 0,14-2,5 mm² (AWG 26-AWG 14), pentru fire răsucite cu capete de cablu 0,09-1,5 mm² (AWG 28-AWG 16), pentru două fire cu capete de cablu 0,09-0,75 mm² (AWG 28-AWG 20) și pentru două fire în design solid 0,2-2,5 mm² (AWG 24-AWG 14). Cuplul de strângere recomandat este de 0,6 N.m cu o șurubelniță plată de Ø 3,5 mm. În ceea ce privește funcțiile de protecție, dispozitivul are o siguranță internă (1 A, 5 x 20 mm, cu acțiune rapidă) pe partea PLC, în timp ce pe partea senzorului poate fi setată cu o siguranță externă cu acțiune rapidă. Curentul maxim de comutare este de 15 mA pe partea PLC, iar cel minim este de 1 mA. Un curent de >= 5 mA este garantat pe partea senzorului în starea 1, iar o tensiune de >= 32 V în starea 1. Timpul de răspuns este <= 20 ms atât pentru tranzițiile de la 0 la 1, cât și pentru cele de la 1 la 0. Frecvența de comutare este <= 25 Hz cu un ciclu de lucru de 50%. Există două opțiuni de montare: cu cleme pe o șină DIN simetrică de 35 mm sau cu șuruburi pe un kit de montare pe placă solidă. Dimensiunile dispozitivului pot fi găsite în desenele atașate; lungimea sa este de 206 mm. Intervalul de temperatură de funcționare este de -5...60 °C conform IEC 61131-2, iar intervalul de temperatură de depozitare este de -40...80 °C. În ceea ce privește caracteristicile electrice, dispozitivul are o tensiune nominală de impuls de 2,5 kV conform IEC 60947-1, o tensiune de izolație de 2000 V, Rezistența dielectrică este de 2000 V la 50/60 Hz conform IEC 60947-1, iar categoria de instalare este II conform IEC 60664-1. Curentul pe canal este de 0,012 A. Nivelul de protecție este IP2X conform IEC 60529. Produsul are numeroase certificări, inclusiv GL, DNV, CSA, UL și EAC, și este conform cu IEC 61131-2 Tip 1. Manopera de înaltă calitate și designul robust al dispozitivului asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai exigente medii industriale. Este recomandat în special pentru linii de producție automatizate, sisteme de control al proceselor, soluții de automatizare a clădirilor și alte aplicații industriale în care semnalele de la mai mulți senzori trebuie gestionate și transmise către sistemele de control.
Schneider Electric Modicon ABE7 - ABE7S16E2E0 - bloc de distribuție, relee SSR fixe, 16 canale digitale, 2 blocuri terminale/canal, izolare PLC, 48 VAC date tehnice
Caracteristici principale ale produsului
Familia de produse: Modicon ABE7
Tipul produsului sau al componentei: Soclu releu de intrare cu semiconductori
Tensiune nominală de alimentare: 48 V CA 50/60 Hz (partea senzorului), 24 V CC (partea PLC)
Număr de canale: 16
Număr de terminale pe canal: 2
Caracteristici de conectare
Tip bloc terminal: Detașabil
Terminale cu șurub pentru secțiuni transversale diferite ale firelor:
- Fir solid: 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12)
- Cablu torsadat fără capăt de cablu: 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 14)
- Cablu torsadat cu capăt de cablu: 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16)
- Două cabluri cu capete de cablu: 2 x 0,09...2 x 0,75 mm² (AWG 28...AWG 20)
- Două fire solide: 2 x 0,2...2 x 2,5 mm² (AWG 24...AWG 14)
Caracteristici electrice
Limite de tensiune de alimentare: 19...30 V CC (partea PLC) conform IEC 61131-2
Izolarea PLC/partea de operare: Da Tip de protecție: Siguranță internă 1 A 5 x 20 mm cu acțiune rapidă pe partea PLC, Partea senzorului reglabilă cu siguranță externă cu acțiune rapidă
Curent pe canal: 0,012 A
Curent garantat în starea 1: >= 5 mA (partea senzorului)
Tensiune garantată în starea 1: >= 32 V (partea senzorului)
Curent maxim de comutare: 15 mA (partea PLC)
Curent minim de comutare: 1 mA (partea PLC)
Timp de răspuns: <= 20 ms (de la 0 la 1), <= 20 ms (de la 1 la 0)
Frecvență de comutare: <= 25 Hz, cu ciclu de lucru de 50%
Tensiune nominală de impuls rezistentă: 2,5 kV conform IEC 60947-1
Tensiune nominală de izolare: 2000 V Categorie de instalare: II conform IEC 60664-1 Caracteristici mecanice Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm), Șuruburi (cu kit de montare pe placă solidă)
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Parametri de mediu
Rezistență dielectrică: 2000 V la 50/60 Hz conform IEC 60947-1
Certificări produs: GL, DNV, CSA, UL, EAC
Standarde: IEC 61131-2 Tip 1
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la impact: 15 gn pentru 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10…150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000…1000000000 Hz) Nivel 3 conform IEC 61000-4-3
Rezistență la tranzitorii rapizi: 2 kV Nivel 3 conform IEC 61000-4-4 Temperatura ambiantă de funcționare: -5 până la 60 °C conform IEC 61131-2
Temperatură de depozitare: -40 până la 80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
