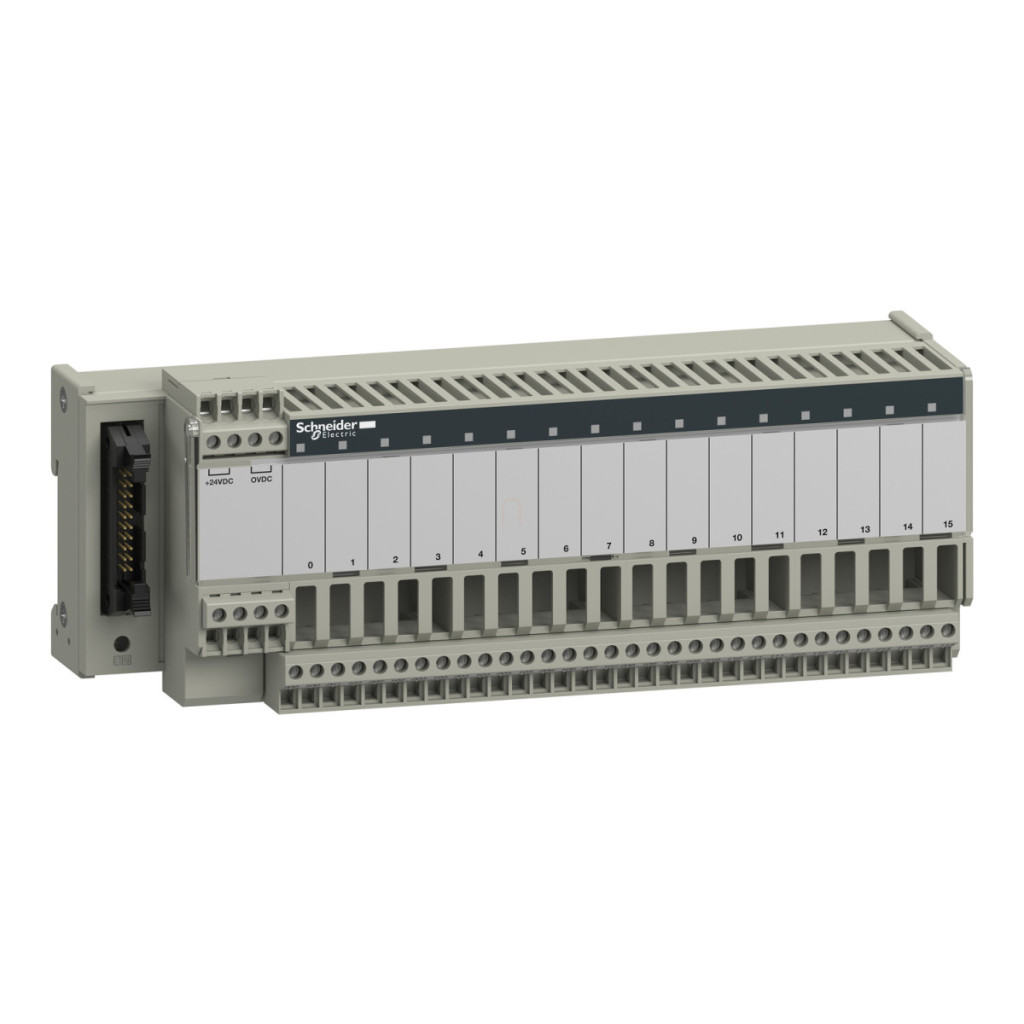

Schneider Electric Modicon ABE7 - ABE7S16E2F0 este o sub-bază de releu de intrare de înaltă calitate cu relee în stare solidă (SSR) care oferă soluția perfectă pentru proiectarea și extinderea sistemelor de automatizare. Dispozitivul are 16 canale de intrare și este proiectat special pentru a recepționa semnale de 110/130 V c.a. (50/60 Hz) și a le converti în semnale de 24 V c.c. pe partea PLC. Acest dispozitiv industrial profesional oferă performanțe excepționale, asigurând izolarea electrică între PLC și părțile operaționale, ceea ce este esențial pentru menținerea siguranței și fiabilității sistemului. Datorită designului său, Modicon ABE7S16E2F0 poate fi integrat cu ușurință în sistemele de automatizare industrială existente și oferă opțiuni flexibile de instalare: poate fi montat pe o șină DIN simetrică de 35 mm cu un mecanism de fixare sau fixat pe o placă solidă cu șuruburi folosind kitul de montare furnizat. Produsul are două terminale pe fiecare canal, care oferă conexiuni de tip șurub pentru fire cu secțiuni transversale diferite: cu cabluri flexibile 1 x 0,09...1 x 1,5 mm² (AWG 28...AWG 16), fire solide 1 x 0,14...1 x 2,5 mm² (AWG 26...AWG 12) și multe alte configurații. Tipul blocului terminal este detașabil, ceea ce facilitează întreținerea și depanarea. Curentul pe canal este de 0,0083 A, iar dispozitivul are o siguranță internă (1 A 5 x 20 mm cu acțiune rapidă pe partea PLC) care asigură protecție împotriva eventualelor suprasarcini. Modicon ABE7S16E2F0 are parametri electrici excelenți: pe partea PLC, curentul maxim de comutare este de 15 mA, iar cel minim este de 1 mA, în timp ce pe partea senzorului, curentul garantat în starea 1 este >= 5 mA, iar tensiunea garantată în starea 1 este >= 79 V. Frecvența de comutare este <= 25 Hz cu un ciclu de lucru de 50%. Timpul de răspuns este extrem de rapid, doar <= 20 ms pentru schimbările de stare în ambele direcții, asigurând un răspuns rapid al sistemului într-un mediu industrial în schimbare. Designul robust al produsului permite utilizarea acestuia într-un interval larg de temperaturi de funcționare (-5...60 °C) și este extrem de rezistent la influențele mediului. Gradul de protecție IP2X (conform IEC 60529), rezistența la șocuri de 15 gn (11 ms, IEC 60068-2-27) și rezistența la vibrații de 2 gn (f= 10...150 Hz, IEC 60068-2-6) contribuie la durata lungă de viață a produsului, chiar și în cele mai dure medii industriale. Are o rigiditate dielectrică de 2000 V la 50/60 Hz în conformitate cu IEC 60947-1 și deține numeroase certificări internaționale, inclusiv UL, GL, DNV, CSA și EAC. Modicon ABE7S16E2F0 are dimensiuni fizice de 206 mm lățime, 77 mm înălțime și 58 mm adâncime, cu o greutate netă de 0,397 kg. Acest design compact îi permite să ocupe un spațiu minim în dulapurile de comandă, oferind în același timp performanțe maxime. Dispozitivul Schneider Electric ABE7S16E2F0 este alegerea ideală pentru utilizatorii care caută o soluție fiabilă, durabilă și eficientă pentru procesarea semnalelor de intrare în sistemele lor de automatizare industrială, în special în medii de 110/130 V c.a.
Schneider Electric Modicon ABE7 - ABE7S16E2F0 date tehnice
Caracteristici generale
Familia de produse: Modicon ABE7
Tipul produsului: Sub-bază releu de intrare în stare solidă
Tensiune de alimentare: 110/130 V c.a. 50/60 Hz (partea senzorului), 24 V c.c. (partea PLC)
Număr de canale: 16
Număr de terminale pe canal: 2
Conexiuni
Tip conexiune: Terminale cu șurub
- cu capete de cablu flexibile: 1 x 0,09...1 x 1,5 mm², 0,09…1,5 mm² (AWG 28...AWG 16)
- solid: 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 12)
- fără capăt de cablu flexibil: 1 x 0,14...1 x 2,5 mm², 0,14…2,5 mm² (AWG 26...AWG 14)
- cu capăt de cablu flexibil: 2 x 0,09...2 x 0,75 mm², 0,09…0,75 mm² (AWG 28...AWG 20)
- solid: 2 x 0,2...2 x 2,5 mm², 0,2…2,5 mm² (AWG 24...AWG 14)
Informații suplimentare
Tip bloc terminal: Detașabil
Limite tensiune de alimentare: 19...30 V CC (partea PLC) conform IEC 61131-2
Separare PLC/parte operațională: Da
Tip de protecție: Siguranță internă 1 A 5 x 20 mm cu acțiune rapidă partea PLC, Siguranță reglabilă cu acțiune rapidă pe partea senzorului cu siguranță externă
Metodă de montare: Snap-on (șină DIN simetrică de 35 mm), șuruburi (cu kit de montare pe placă solidă)
Caracteristici electrice
Curent pe canal: 0,0083 A
Curent garantat în starea 1: >= 5 mA (partea senzorului)
Tensiune garantată în starea 1: >= 79 V pentru partea senzorului
Curent maxim de comutare: 15 mA (partea PLC)
Curent minim de comutare: 1 mA pentru partea PLC
Timp de răspuns: <= 20 ms de la starea 0 la 1, <= 20 ms de la starea 1 la 0
Frecvență de comutare: <= 25 Hz ciclu de lucru: 50%
Tensiune nominală de impuls rezistentă: 2,5 kV conform IEC 60947-1
Tensiune nominală de izolație: 2000 V
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Caracteristici mecanice
Lățime: 206 mm
Înălțime: 77 mm
Adâncime: 58 mm
Greutate netă: 0,397 kg
Caracteristici de mediu
Rezistență dielectrică: 2000 V la 50/60 Hz conform IEC 60947-1
Certificări ale produsului: UL, GL, DNV, CSA, EAC
Standarde: IEC 61131-2 Tip 1
Grad de protecție IP: IP2X conform IEC 60529
Rezistență la fir incandescent: 750 °C conform IEC 60695-2-11
Rezistență la șocuri: 15 gn pentru 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10…150 Hz) conform IEC 60068-2-6
Protecție împotriva descărcărilor electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000…1000000000 Hz) conform IEC 61000-4-3, nivel 3
Rezistență la tranzitorii rapizi: 2 kV nivel 3 conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -5 până la 60 °C conform IEC 61131-2
Temperatura ambiantă de depozitare: -40…80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
