Blocul de distribuție cu releu în stare solidă ABE7S16E2M0 din gama Modicon ABE7 de la Schneider Electric oferă o soluție compactă și eficientă pentru gestionarea semnalelor de intrare și ieșire în sistemele de automatizare industrială. Această priză de releu cu 16 canale de intrare este alegerea ideală pentru aplicații care necesită o conversie extrem de fiabilă a semnalului între tensiunile de 230/240 V c.a. pe partea senzorului și 24 V c.c. pe partea PLC. Una dintre cele mai importante caracteristici ale sub-bazei ABE7S16E2M0 este izolarea galvanică sigură între PLC și partea operațională, care protejează sistemul de control de supratensiuni și zgomot din circuitele externe. Dispozitivul are o siguranță internă de 1 A cu acțiune rapidă pe partea PLC, în timp ce partea senzorului poate fi protejată cu o siguranță externă cu acțiune rapidă, oferind protecție maximă pentru echipamentele de automatizare valoroase. Produsul are caracteristici tehnice care asigură un nivel ridicat de siguranță electrică, inclusiv o rezistență nominală la impulsuri de 2,5 kV (conform IEC 60947-1) și o tensiune nominală de izolare de 2000 V. ABE7S16E2M0 este extrem de flexibil în ceea ce privește instalarea: poate fi montat pe o șină DIN simetrică de 35 mm cu cleme sau pe o placă solidă cu șuruburi (kit de montare inclus). Dispozitivul este conectat folosind terminale cu șuruburi care acceptă secțiuni transversale diferite ale cablurilor: 0,09-1,5 mm² pentru cabluri flexibile cu manșoane, 0,14-2,5 mm² pentru cabluri solide sau flexibile fără manșoane și 0,09-0,75 mm² pentru cabluri duble fire flexibile cu manșoane și 0,2-2,5 mm² fire duble solide. Fiecare canal are 2 blocuri terminale, ceea ce facilitează conectarea. Pentru a asigura conectarea corectă a blocurilor terminale, se recomandă un cuplu de strângere de 0,6 Nm folosind o șurubelniță plată de Ø 3,5 mm. Din punct de vedere operațional, ABE7S16E2M0 are o serie de caracteristici avantajoase. Dispozitivul furnizează un curent de 0,008 A pe canal, cu un curent garantat în stare 1 de cel puțin 4,5 mA pe partea senzorului și o tensiune garantată în stare 1 de cel puțin 164 V pe aceeași parte. Pe partea PLC, curentul maxim de comutare este de 15 mA, iar cel minim este de 1 mA. Timpul de răspuns este mai mic de 20 ms pentru ambele direcții de schimbare a stării, iar frecvența de comutare este de maximum 25 Hz la un ciclu de lucru de 50%. Intervalul de temperatură de funcționare al dispozitivului este de -5...60 °C (conform IEC 61131-2), iar intervalul de temperatură de depozitare este de -40...80 °C, ceea ce îl face potrivit pentru utilizarea într-o varietate de medii industriale.

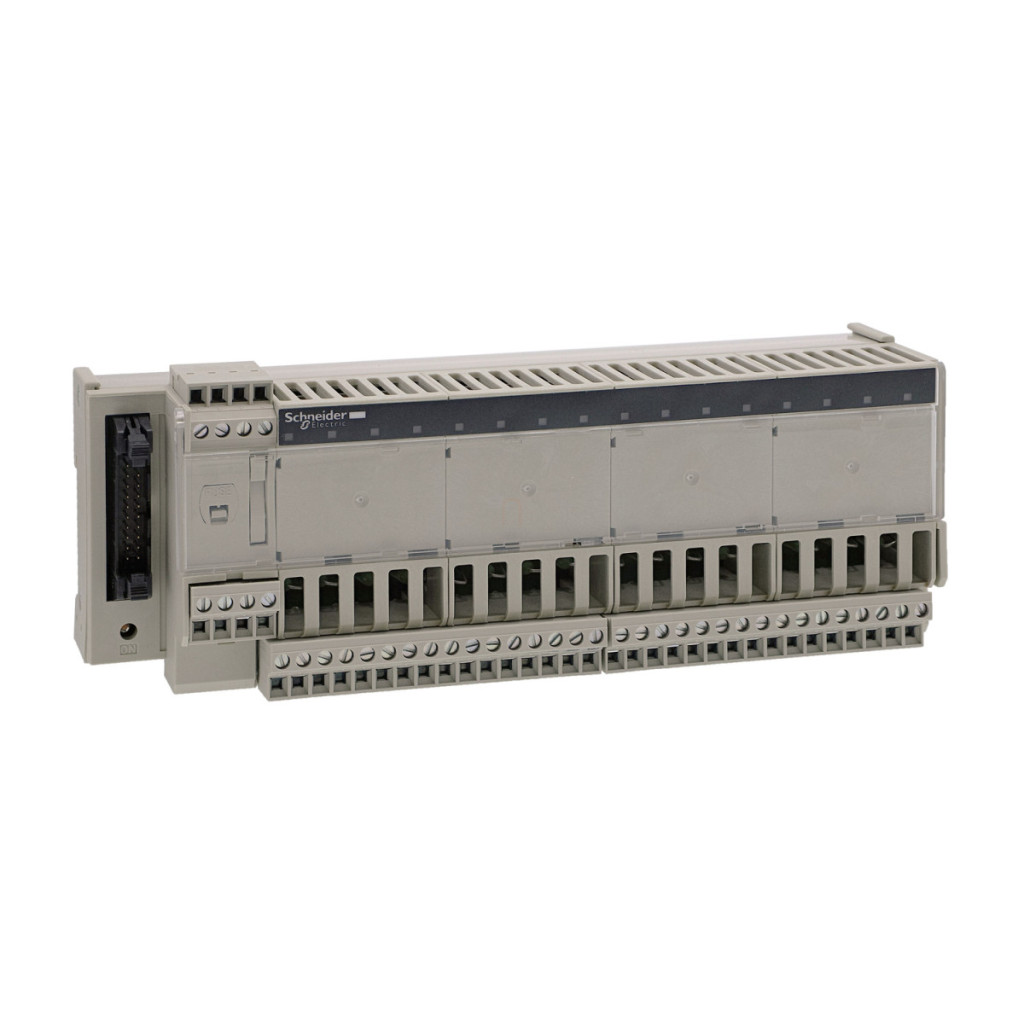

Schneider Electric Modicon ABE7 - ABE7S16E2M0 - bloc de distribuție, relee SSR fixe, 16 canale digitale, 2 blocuri terminale/canal, izolare PLC, 230 VAC date tehnice
Informații de bază despre produs
Familia de produse: Modicon ABE7
Tipul produsului: Priză de intrare pentru releu cu semiconductori
Tensiune nominală de alimentare [Us]: 230/240 V AC 50/60 Hz (partea senzorului), 24 V c.c. (partea PLC)
Număr de canale: 16
Număr de terminale pe canal: 2
Date de conectare
Conectare - terminale: Terminale cu șurub, 1 x 0,09...1 x 1,5 mm², 0,09…1,5 mm² (AWG 28...AWG 16) cu manșoane flexibile
Terminale cu șurub, 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 12) solid
Terminale cu șurub, 1 x 0,14...1 x 2,5 mm², 0,14...2,5 mm² (AWG 26...AWG 14) fără manșoane flexibile
Terminale cu șurub, 2 x 0,09...2 x 0,75 mm², 0,09…0,75 mm² (AWG 28...AWG 20) cu manșoane flexibile pentru capetele firelor
Terminale cu șurub, 2 x 0,2...2 x 2,5 mm², 0,2…2,5 mm² (AWG 24...AWG 14) solid
Informații suplimentare
Tip bloc terminal: Detașabil
Limite tensiune de alimentare: 19...30 V CC (partea PLC) conform IEC 61131-2
Separare PLC/secțiune operator: Da
Tip de protecție: Siguranță internă 1 A 5 x 20 mm cu acțiune rapidă partea PLC, Parte senzor reglabilă cu acțiune rapidă cu siguranță externă
Metodă de montare: Cu cleme (șină DIN simetrică de 35 mm), Șuruburi (cu kit de montare pe placă solidă)
Curent pe canal: 0,008 A
Curent garantat în starea 1: >= 4,5 mA (partea senzorului)
Tensiune garantată în starea 1: >= 164 V (partea senzorului)
Curent maxim de comutare: 15 mA (partea PLC)
Curent minim de comutare: 1 mA (partea PLC)
Timp de răspuns: <= 20 ms de la 0 la starea 1, <= 20 ms de la starea 1 la 0
Frecvență de comutare: <= 25 Hz ciclu de lucru: 50%
Tensiune nominală de impuls [Uimp]: 2,5 kV conform IEC 60947-1
Tensiune nominală de izolație [Ui]: 2000 V
Categorie de instalare: II conform IEC 60664-1
Cuplu de strângere: 0,6 N.m cu șurubelniță plată Ø 3,5 mm
Date de mediu
Rigiditate dielectrică: 2000 V la 50/60 Hz conform IEC 60947-1
Certificări ale produsului: DNV, GL, CSA, EAC
Standarde: IEC 61131-2 Tip 1
Grad de protecție IP: IP2X conform IEC 60529
Rezistența filamentului: 750 °C conform IEC 60695-2-11
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Rezistență la vibrații: 2 gn (f= 10…150 Hz) conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 4 kV (contact) nivel 3 conform IEC 61000-4-2, 8 kV (aer) nivel 3 conform IEC 61000-4-2
Rezistență la câmpuri radiate: 10 V/m (26000000…1000000000 Hz) conform IEC 61000-4-3 nivel 3
Rezistență la tranzitorii rapizi: 2 kV nivel 3 conform IEC 61000-4-4
Temperatura aerului ambiant în timpul funcționării: -5 până la 60 °C conform IEC 61131-2
Temperatura aerului ambiant în timpul depozitării: -40 până la 80 °C conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664-1
