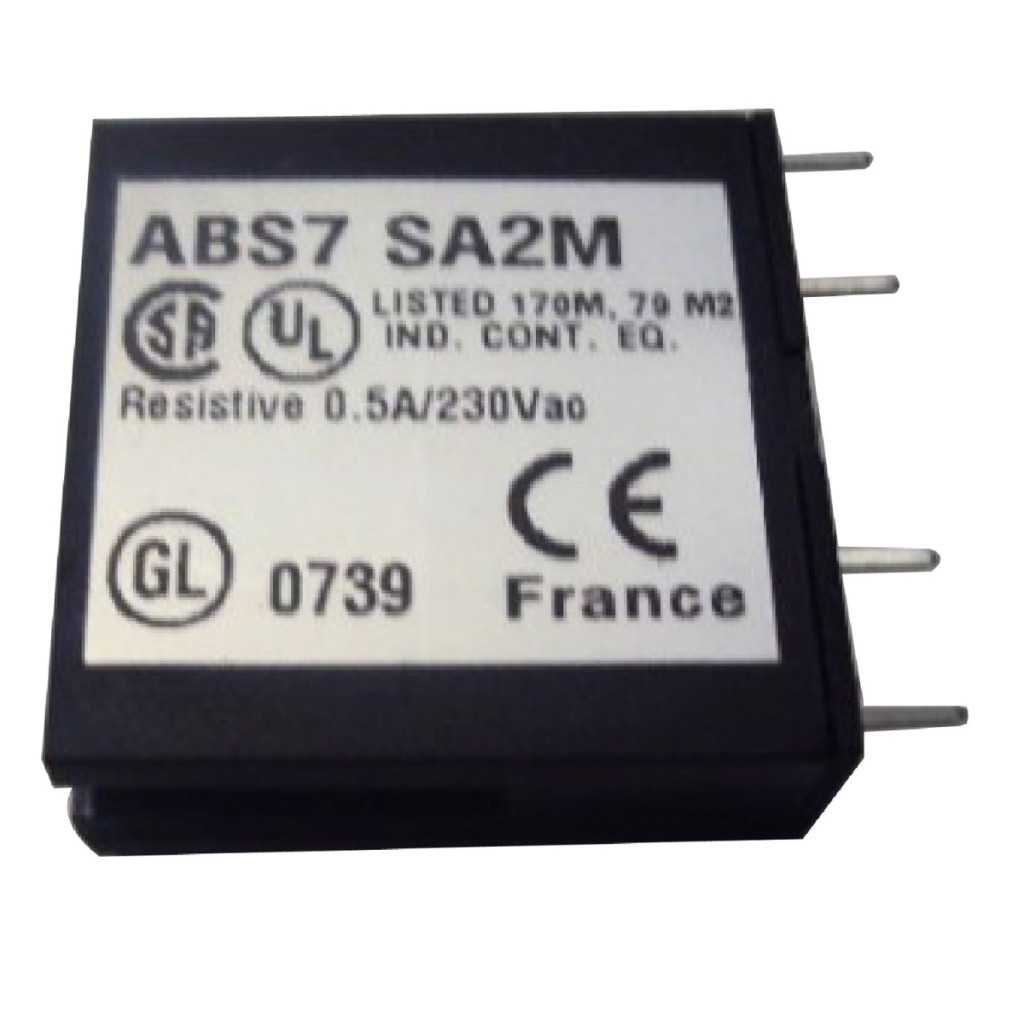

ABS7SA2M este un releu compact, cu lățimea de 10 mm, conectabil, din familia de produse Advantys Telefast ABE7 de la Schneider Electric. Această componentă profesională de control și automatizare este concepută în principal pentru aplicații industriale în care este necesar un element de comutare fiabil și durabil. Relee este de tip ieșire, ceea ce înseamnă că transmite semnale de la sistemul de control la actuatoare. Parametrii săi de funcționare sunt remarcabili: funcționează la o tensiune de intrare de 24 VCC, în timp ce partea de ieșire poate fi utilizată în intervalul 24-240 V CA cu o sarcină maximă de 0,5 A. Viteza de comutare este, de asemenea, remarcabilă, deoarece atât timpul de răspuns la pornire, cât și la oprire nu depășesc 10 milisecunde, permițând o funcționare rapidă în sistemele automatizate. Releul Schneider ABS7SA2M este compatibil cu mai multe module de expansiune Telefast, cum ar fi modelele ABE7P16T210, ABE7P16T212, ABE7P16T215 și ABE7P16T214. Această versatilitate îi permite să se integreze în mod flexibil în diferite sisteme de control. Fiabilitatea funcționării este indicată de faptul că produsul garantează un curent de 0,4 mA CC și o tensiune de 2,8 V CC în starea 0, precum și un curent de 6,5 mA CC și o tensiune de 18,6 V CC în starea 1. Aceste caracteristici asigură recunoașterea precisă a semnalului și funcționarea stabilă. Performanța releului poate fi afectată de temperatură, ceea ce este prezentat în detaliu în curbele de reducere a temperaturii din fișa tehnică a produsului. Acestea arată cum capacitatea maximă de încărcare de 0,5 A variază în funcție de temperatura ambiantă, cu curbe separate pentru cazul în care sunt utilizate 100% sau doar 50% din canale. Aceste informații tehnice detaliate ajută inginerii proiectanți să dimensioneze corect sistemele și să evite defecțiunile cauzate de suprasarcină. Schema de cablare internă oferă, de asemenea, informații importante pentru conectarea electrică corectă, indicând în mod clar punctele de conectare de intrare de 19-30 V CC și de ieșire de 24-240 V CA, precum și capacitatea maximă de încărcare de 0,5 A.
Schneider Electric Modicon ABE7 - ABS7SA2M - releu, SSR, ieșire, bobină 24 VCC, ieșire 24…230 VCA, 0,5 A, 10 mm date tehnice
Caracteristici principale
Familia de produse: Advantys Telefast ABE7
Tipul produsului: Releu cu semiconductori plug-in (releu cu semiconductori conectabil)
Tip releu: Releu de ieșire
Cantitate minimă de comandă: Set de 4 bucăți
Date tehnice
Timp de răspuns: ≤ 10 ms la schimbarea stării de la 0 la 1
Timp de răspuns: ≤ 10 ms la schimbarea stării de la 1 la 0
Lățime: 10 mm
Compatibilitate: ABE7P16T210, ABE7P16T212, ABE7P16T215, ABE7P16T214
Tensiune de intrare discretă: 24 V c.c.
Tensiune de ieșire discretă: 24...240 V c.a.
Curent de ieșire discret: 500 mA
Curent garantat în starea 0: 0,4 mA c.c.
Curent garantat în starea 1: 6,5 mA c.c.
Tensiune garantată în starea 0: 2,8 V c.c.
Tensiune garantată în starea 1: 18,6 V c.c.
Caracteristici de performanță
Reducerea capacității în funcție de temperatură: Capacitatea maximă de încărcare a releului (0,5 A) scade odată cu creșterea temperaturii. Se aplică curbe diferite pentru utilizarea canalelor la 100% și 50%.
Schema de cablare
Schema de cablare internă a produsului arată punctele de conectare de intrare 19-30 V CC și de ieșire 24-240 V CA, cu o capacitate maximă de încărcare de 0,5 A.
