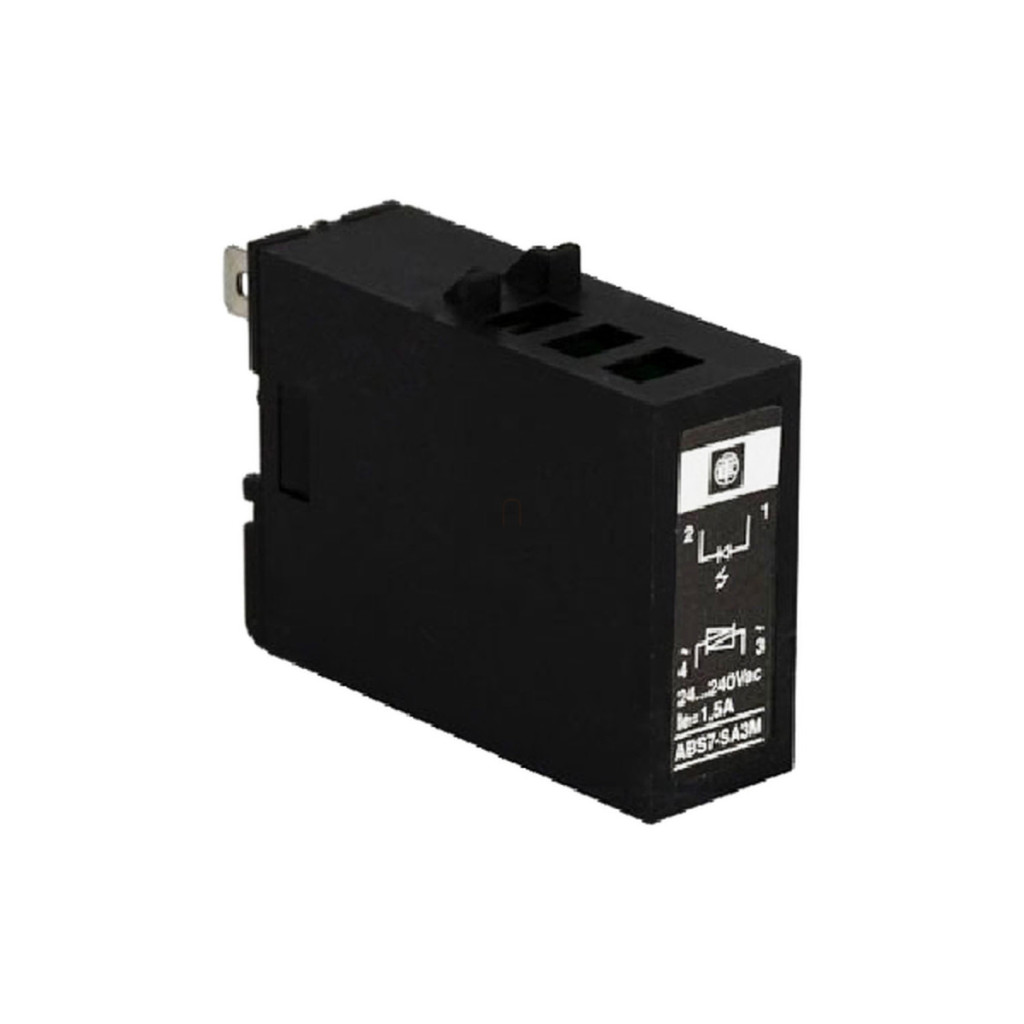

Schneider Electric ABS7SA3M este un releu compact, plug-in, cu stare solidă (SSR), care face parte din familia de produse Advantys Telefast ABE7. Acest releu de ieșire cu lățimea de 12,5 mm este ideal pentru sistemele de automatizare industrială în care fiabilitatea și designul compact sunt importante. Releeul cu semiconductori ABS7SA3M funcționează cu o tensiune de intrare de 24 V c.c., în timp ce partea de ieșire funcționează în intervalul 24-240 V c.a. cu un curent maxim de ieșire de 2 A. Relee este deosebit de util în aplicații în care este necesară comutarea frecventă, deoarece tehnologia cu semiconductori elimină uzura mecanică în timpul operațiunilor de comutare. Timpul de răspuns al releului este extrem de rapid, de 10 ms sau mai puțin atât pentru schimbările de stare activă, cât și pentru cele inactive, permițând sincronizarea precisă în procesele controlate. Produsul este compatibil cu mai multe module de interfață Advantys Telefast, inclusiv tipurile ABE7P16T215, ABE7P16T214, ABE7P16T212 și ABE7P16T210, oferind opțiuni flexibile de integrare în diverse sisteme de automatizare. În ceea ce privește specificațiile tehnice, ABS7SA3M are valori de curent garantate de 0,4 mA CC în starea 0 și 6,5 mA CC în starea 1, în timp ce valorile de tensiune garantate sunt de 2,8 V CC în starea 0 și 18,6 V CC în starea 1. Acest lucru asigură recunoașterea fiabilă a semnalului și funcționarea stabilă în diverse medii industriale. Performanța releului este afectată de temperatura ambiantă, așa cum se arată în curba de încărcare a temperaturii produsului. În intervalul de temperatură 10-40 °C, releul funcționează la o capacitate de încărcare maximă de 1,5 A, în timp ce în intervalul 40-60 °C, capacitatea de încărcare scade treptat, suportând doar 1 A la 60 °C. Schema de cablare internă arată conexiunea de intrare de 19,3 V CC, 15 mA și ieșirea de 24-240 V CA, 1,5 A, care este o informație esențială pentru instalarea corectă. Toate releele Schneider Electric ABS7SA3M sunt vândute în seturi de patru (cantitate minimă de comandă), asigurând stocarea eficientă pentru proiectele de automatizare industrială.
Schneider Electric Modicon ABE7 - ABS7SA3M - releu, SSR, ieșire, bobină 24 VCC, ieșire 24…230 VCA, 1,5 A, 12 mm date tehnice
Caracteristici principale
Familia de produse: Advantys Telefast ABE7
Tipul produsului: Releu cu semiconductori plug-in
Tipul releului: Releu de ieșire
Cantitate minimă de comandă: Set de 4 bucăți
Parametri tehnici
Timp de răspuns: ≤ 10 ms schimbare de stare de la 0 la 1
Timp de răspuns: ≤ 10 ms schimbare de stare de la 1 la 0
Lățime: 10 mm
Produse compatibile: ABE7P16T215, ABE7P16T214, ABE7P16T212, ABE7P16T210
Tensiune de intrare discretă: 24 V CC
Tensiune de ieșire discretă: 24...240 V c.a.
Curent de ieșire discret: 2000 mA
Curent garantat în starea 0: 0,4 mA c.c.
Curent garantat în starea 1: 6,5 mA c.c.
Tensiune garantată în starea 0: 2,8 V c.c.
Tensiune garantată în starea 1: 18,6 V c.c.
Caracteristici de performanță
Curba temperatură-curent: 1,5 A între 10 și 40 °C, scăzând treptat la 1 A între 40 și 60 °C
