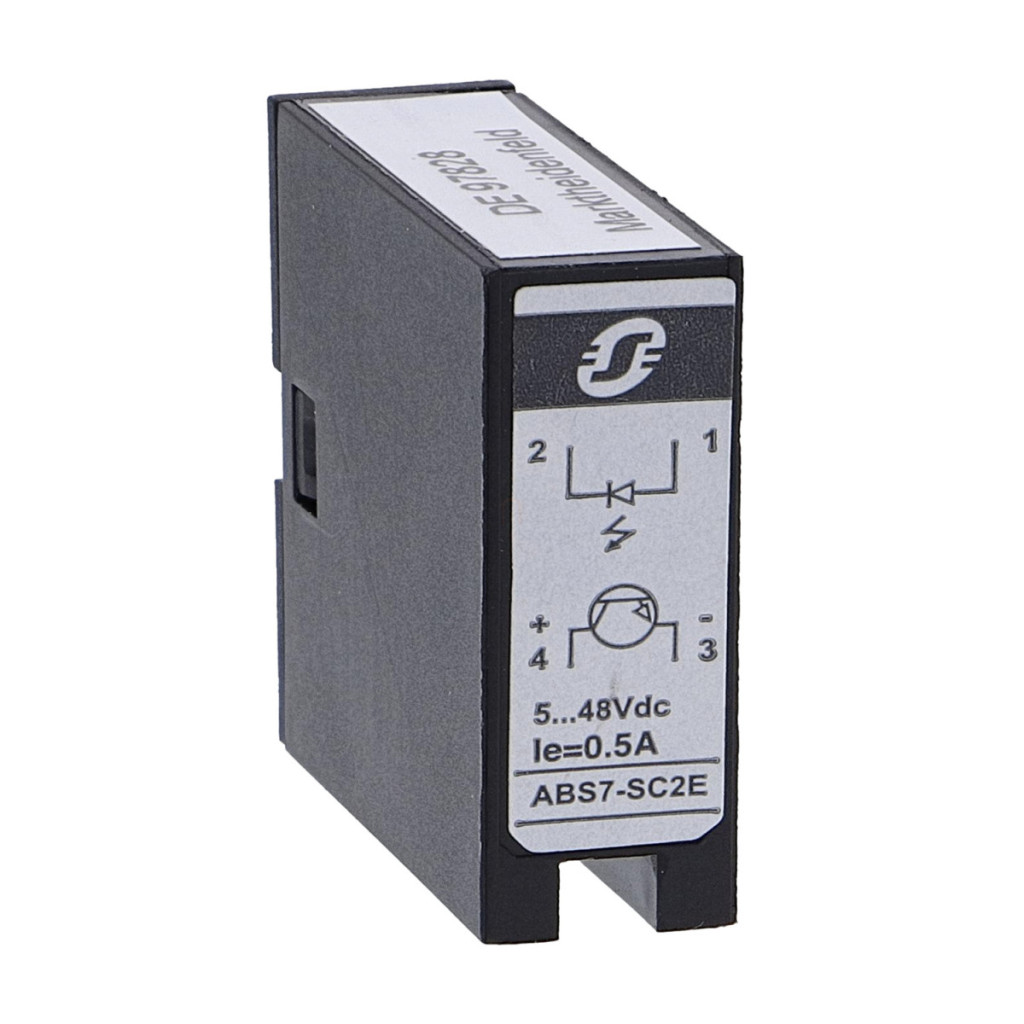

ABS7SC2E este un releu compact, de tip plug-in, din gama de produse Advantys Telefast ABE7 de la Schneider Electric. Acest releu de ieșire are un timp de comutare extrem de rapid, asigurând eficiență maximă în sistemele de automatizare industrială. Modulul ABS7SC2E are o lățime de numai 10 mm, permițând o instalare care economisește spațiu și o dispunere cu densitate ridicată în dulapurile de comutație. Releul cu semiconductori ABS7SC2E este o alegere excelentă pentru aplicații care necesită comutare rapidă și fiabilă. Modulul are un timp de răspuns remarcabil de până la 0,6 ms la comutarea de la starea 1 la 0 și de numai 0,1 ms la comutarea de la 0 la starea 1. Acest timp de răspuns rapid poate fi crucial în aplicații în care sincronizarea precisă și comutarea rapidă sunt cerințe esențiale. Tensiunea de ieșire a releului este reglabilă în intervalul 5-48 V CC și poate suporta un curent de până la 500 mA, acoperind o gamă largă de aplicații. Modulul ABS7SC2E este compatibil cu modulele Schneider Electric ABE7P16T214, ABE7P16T215, ABE7P16T212 și ABE7P16T210, facilitând integrarea în sistemele Advantys Telefast existente. Modulul are o tensiune de intrare discretă de 24 V CC, care este un nivel de tensiune standard utilizat adesea în automatizarea industrială. Specificațiile tehnice ale modulului includ niveluri garantate de curent și tensiune atât în starea 0, cât și în starea 1: curentul garantat în starea 0 este de 0,4 mA CC, iar în starea 1 este de 2,9 mA CC. Tensiunea garantată în starea 0 este de 3,8 V CC, iar în starea 1 este de 18,6 V CC. Modulele de releu Schneider Electric ABS7SC2E sunt disponibile în seturi de 4. Curba de reducere a temperaturii produsului indică faptul că releul poate menține curentul de ieșire maxim de 0,5 A până la o temperatură ambiantă de aproximativ 50 °C, dar peste această temperatură, sarcina trebuie redusă ușor. Schema circuitului intern oferă informații suplimentare despre funcționarea modulului, indicând caracteristicile de intrare de 19,30 V CC / 15 mA și de ieșire de 5...48 V CC / max. 0,5 A. Modulele ABS7SC2E sunt extrem de ușoare, cu o greutate netă de numai 0,016 kg, ceea ce sporește și mai mult flexibilitatea instalării.
Schneider Electric Modicon ABE7 - ABS7SC2E - releu, SSR, ieșire, bobină 24 VCC, ieșire 5…48 VCC, 0,5 A, 10 mm date tehnice
Caracteristici principale
Familia de produse: Advantys Telefast ABE7
Tipul produsului sau componentei: Releu cu semiconductori plug-in
Tipul releului: Releu de ieșire
Cantitate minimă de comandă: Set de 4 bucăți
Caracteristici suplimentare
Timp de răspuns: ≤ 0,1 ms de la 0 la 1
≤ 0,6 ms de la 1 la 0
Lățime: 10 mm
Compatibilitate produs: ABE7P16T214, ABE7P16T215, ABE7P16T212, ABE7P16T210
Tensiune de intrare discretă: 24 V CC
Tensiune de ieșire discretă: 5...48 V CC
Curent de ieșire discret: 500 mA
Curent garantat în starea 0: 0,4 mA CC
Curent garantat în starea 1: 2,9 mA CC
Tensiune garantată în starea 0: 3,8 V CC
Tensiune garantată în starea 1: 18,6 V CC
Schema circuitului intern
Schema circuitului intern arată dispunerea intrării de 19,30 V CC / 15 mA și a ieșirii de 5...48 V CC / max. 0,5 A.
Curba de reducere a temperaturii
Modulul poate menține curentul de ieșire complet de 0,5 A până la o temperatură ambiantă de aproximativ 50 °C, dar peste această temperatură sarcina trebuie redusă.
