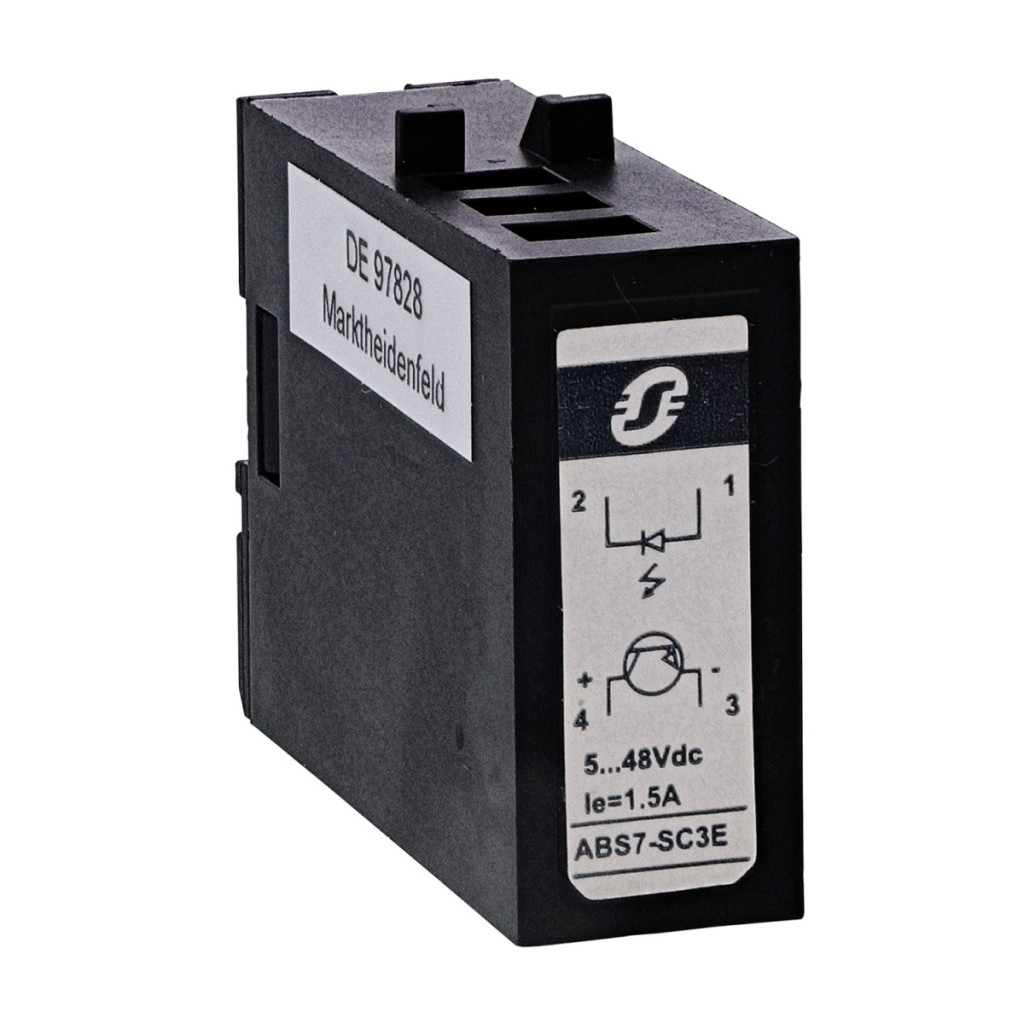

Familia de produse Schneider Electric Advantys Telefast ABE7, releul cu semiconductori plug-in ABS7SC3E, oferă o soluție excelentă pentru sistemele de automatizare industrială. Acest modul compact de releu de ieșire cu lățimea de 12,5 mm asigură comutarea eficientă și fiabilă în diverse aplicații de control. Releeul cu semiconductori ABS7SC3E funcționează cu o tensiune de intrare discretă de 24 V c.c., în timp ce pe partea de ieșire poate comuta în intervalul 5...48 V c.c. cu un curent de până la 1500 mA. Timpul de comutare extrem de rapid – doar 0,1 ms la pornire și 0,6 ms la oprire – permite un control precis al sincronizării chiar și pentru cele mai exigente sarcini de automatizare. Designul compact, cu lățimea de 12 mm, este deosebit de avantajos în locurile în care spațiul este limitat. Releul Schneider Electric ABS7SC3E oferă compatibilitate completă cu o serie de interfețe de control Advantys Telefast ABE7, inclusiv modelele ABE7R16T332, ABE7P16T330E, ABE7P16T330, ABE7P16T318, ABE7R16T330, ABE7P16T334 și ABE7P16T318E. Această versatilitate permite proiectarea flexibilă a diferitelor configurații de sistem. Modulul are caracteristici de funcționare stabile: în starea 0, curentul garantat este de 0,4 mA CC, în starea 1 este de 2,9 mA CC, în timp ce nivelul de tensiune garantat este de 3,8 V CC în starea 0 și de 18,6 V CC în starea 1. Curba de sarcină dependentă de temperatură a produsului oferă, de asemenea, informații importante pentru o aplicare corespunzătoare. Valoarea curentului de ieșire variază în funcție de temperatura de funcționare: până la 40 °C, are o capacitate de sarcină maximă de 1,5 A, în timp ce la temperaturi ambientale mai ridicate de 60 °C, această valoare scade la 1 A. Această caracteristică trebuie luată în considerare în timpul proiectării și funcționării, în special în medii în care pot apărea fluctuații semnificative de temperatură. Ca parte a familiei de produse Schneider Electric Advantys Telefast, releul ABS7SC3E este alegerea ideală pentru aplicații în care funcționarea fiabilă, comutarea rapidă și dimensiunile compacte sunt cerințe esențiale.
Schneider Electric Modicon ABE7 - ABS7SC3E - releu, SSR, ieșire, bobină 24 VCC, ieșire 5…48 VCC, 1,5 A, 12 mm date tehnice
Caracteristici principale
Familia de produse: Advantys Telefast ABE7
Tipul produsului: Releu cu semiconductori plug-in
Tipul releului: Releu de ieșire
Cantitate minimă de comandă: Set de 4 bucăți
Date de performanță
Timp de răspuns: <= 0,1 ms (de la starea 0 la starea 1)
Timp de răspuns: <= 0,6 ms (de la starea 1 la starea 0)
Lățime: 12 mm
Tensiune de intrare discretă: 24 V DC
Tensiune de ieșire discretă: 5...48 V CC
Curent de ieșire discret: 1500 mA
Curent garantat în starea 0: 0,4 mA CC
Curent garantat în starea 1: 2,9 mA CC
Tensiune garantată în starea 0: 3,8 V CC
Tensiune garantată în starea 1: 18,6 V CC
Compatibilitate
Produse compatibile: ABE7R16T332, ABE7P16T330E, ABE7P16T330, ABE7P16T318, ABE7R16T330, ABE7P16T334, ABE7P16T318E
Caracteristici de funcționare
Capacitate de încărcare dependentă de temperatură:
- Până la 40 °C: încărcare maximă de 1,5 A
- Între 40 °C și 60 °C: scade treptat până la 1 A
Informații privind conectarea
Produsul este livrat împreună cu o schemă de cablare internă care arată modul de conectare a intrării de 10-30 V CC / 15 mA și a ieșirii de 5-48 V CC / max. 1,5 A.
