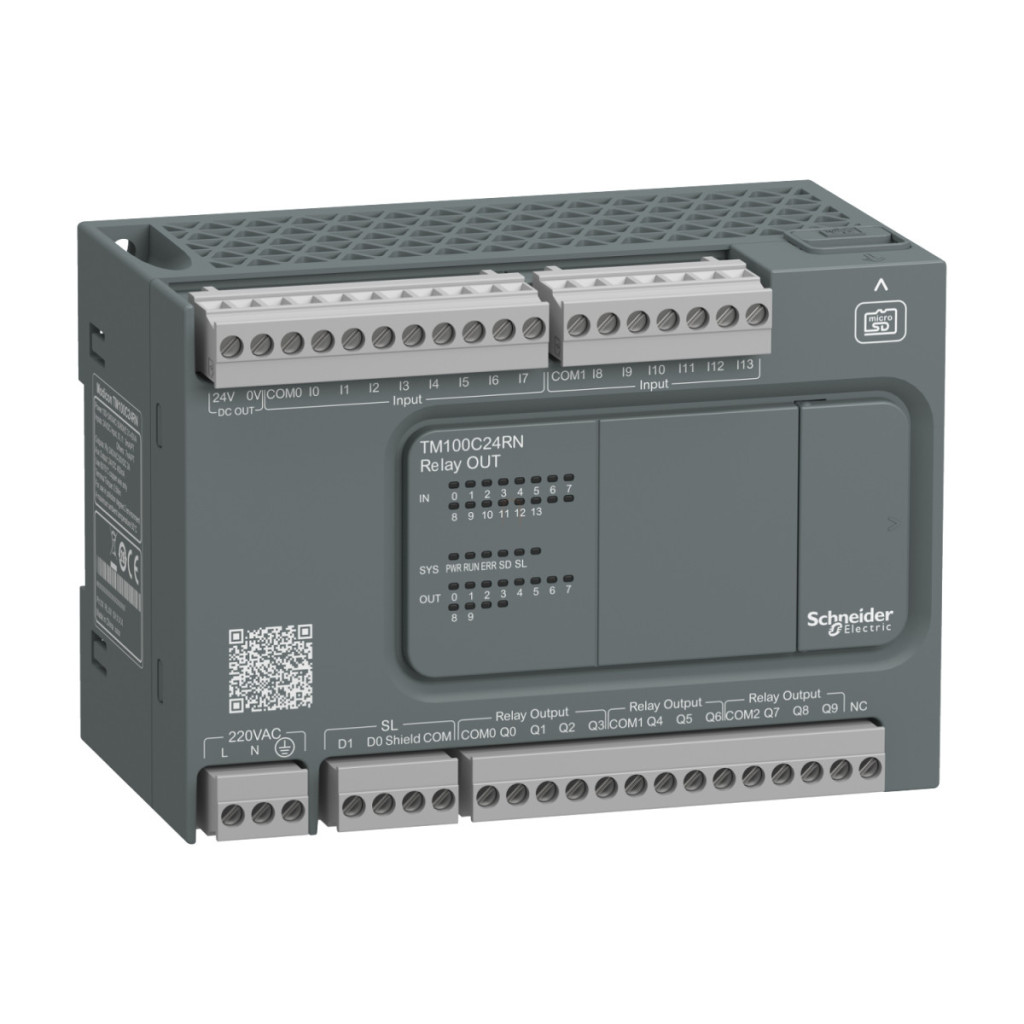

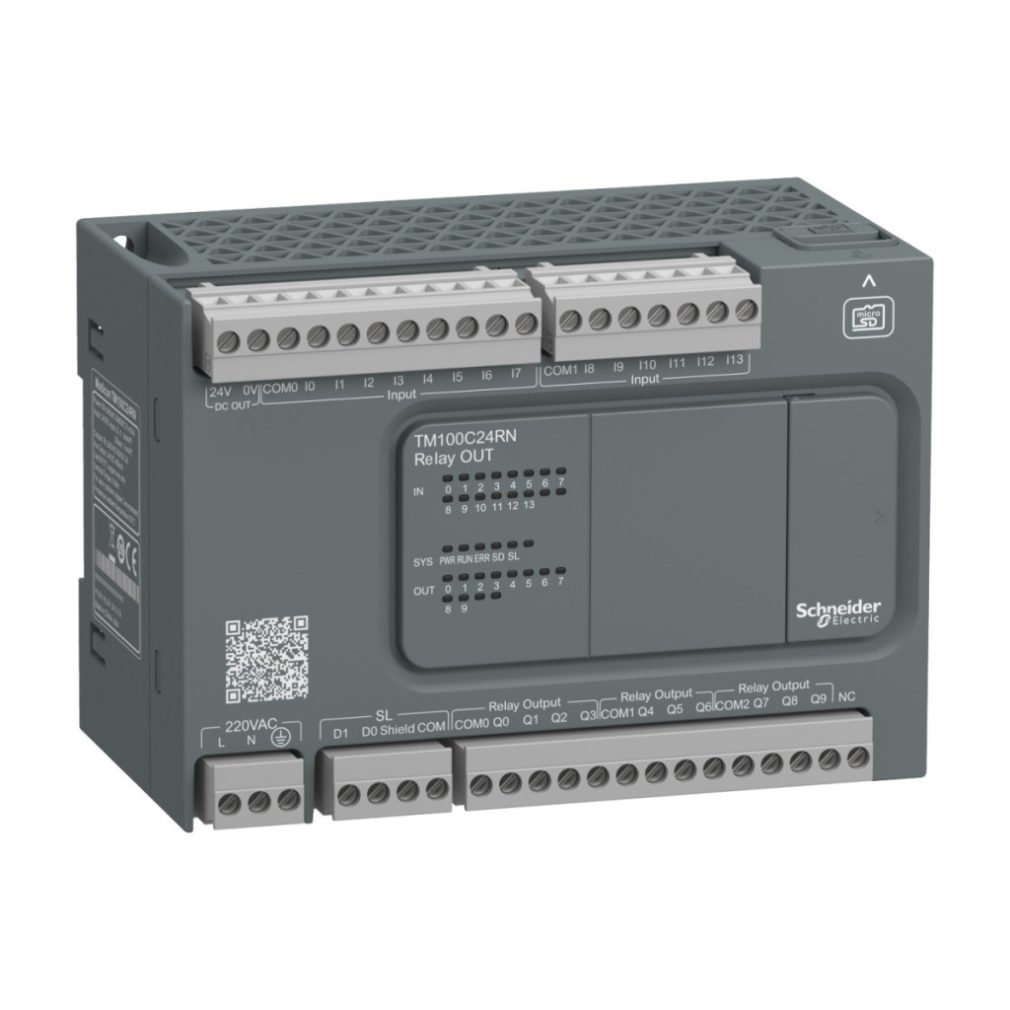

Schneider Electric TM100C24RN este un PLC (controler logic programabil) versatil și fiabil din familia de produse Modicon Easy M100, conceput în principal pentru sarcini de automatizare industrială. Acest controler compact este alegerea ideală atât pentru sistemele de control simple, cât și pentru cele complexe, unde sunt necesare performanțe fiabile și aplicabilitate flexibilă. Controlerul logic TM100C24RN are 24 de puncte I/O discrete, inclusiv 14 intrări și 10 ieșiri. Intrările pot fi clasificate în trei tipuri diferite: 2 intrări de mare viteză (I0...I1), 4 intrări rapide (I2...I5) și 8 intrări normale (I6...I13). Fiecare grup de intrări are un timp de răspuns și un scop de aplicare diferit. Intrările de mare viteză au un timp de pornire și oprire de numai 5 µs, ceea ce permite o procesare extrem de rapidă a semnalului. În ceea ce privește ieșirile, dispozitivul este echipat cu 10 ieșiri releu, care sunt de tip normal deschis (NO) și pot fi operate cu tensiune de 24 VCC sau 220 VCA și un curent maxim de 2 A. Aceste relee oferă o durabilitate excelentă, cu o durată de viață mecanică de 20 de milioane de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri atât în modul AC-12, cât și în modul DC-12. TM100C24RN are o gamă de tensiune de alimentare de 100...240 VAC, ceea ce îl face extrem de flexibil în diferite medii de aplicare. Consumul de energie al dispozitivului variază de la 31 la 43 VA la sarcina maximă de I/O. Controlerul are o serie de opțiuni de comunicare: un port serial RS485 neizolat (serial 1), un port RS232/RS485 (serial 2) și un port USB cu conector mini B, care funcționează la 12 Mbit/s. Porturile seriale funcționează la o viteză de transfer de 1,2-115,2 kbit/s și acceptă protocolul Modbus master/slave în format RTU/ASCII, precum și protocolul SoMachine-Network. TM100C24RN are, de asemenea, capacități remarcabile de numărare: două intrări rapide (mod HSC) cu o frecvență de până la 60 kHz și capacitate de numărare de 32 de biți. Controlerul suportă moduri de semnalizare în cuadratură (x1, x2, x4), impuls/direcție, stare unică și CW/CCW. În ceea ce privește funcțiile de control, dispozitivul poate gestiona până la 14 bucle de control PID simultane, ceea ce îl face extrem de versatil pentru sarcini de control complexe. În ceea ce privește capacitatea de programare, TM100C24RN are 1024 kB de memorie flash internă, care poate stoca până la 10.000 de instrucțiuni. Timpul de execuție pentru sarcinile bazate pe evenimente este de numai 0,3 ms, în timp ce operațiunile booleene necesită 0,2 µs. Opțional, controlerul acceptă și un card micro SD de 32 GB pentru stocarea datelor. Dispozitivul are un aspect compact, măsurând 90 mm înălțime, 130 mm lățime și 70 mm adâncime, și cântărind doar 0,351 kg. Poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 sau pe un panou cu un kit de montare. TM100C24RN are protecție IP20 (cu capac de protecție) și este conform cu standardele EN/IEC 61010-2-201 și EN/IEC 61131-2. Dispozitivul a fost supus unor teste ample de compatibilitate electromagnetică (EMC), care garantează o funcționare fiabilă chiar și în medii electromagnetice perturbatoare. Intervalul său de temperatură de funcționare este de 0-55 °C pentru instalarea orizontală, cu o umiditate relativă de 10-95% (fără condens). TM100C24RN este alegerea ideală pentru aplicații industriale în care sunt necesare dimensiuni compacte, performanță ridicată și fiabilitate.
Schneider Electric Modicon Easy M100 - TM100C24RN - PLC, 24 I/O, 1xRS485, 230 V c.a. Date tehnice
Caracteristici principale
Familia de produse: Easy Modicon M100
Tipul produsului: Controler logic
Tensiune nominală de alimentare: 100...240 V AC
Număr de intrări/ieșiri discrete: 24
Număr de intrări discrete: I2...I5: 4 intrări rapide, I0...I1: 2 intrări de mare viteză, I6...I13: 8 intrări normale
Număr de ieșiri discrete: 10 relee
Tensiune de intrare discretă: 24 V c.c. Curent intrare discretă: 7 mA pentru intrări normale, 7 mA pentru intrări rapide, 9 mA pentru intrări de mare viteză Tensiune ieșire discretă: 24 V c.c., 220 V c.a.
Curent ieșire discretă: 2 A
Tip ieșire discretă: Releu, normal deschis
Consum energie: 31...43 VA 100...240 V c.a. (cu I/O maxim) Date suplimentare Limite de tensiune de alimentare: 85...264 V Starea tensiunii de intrare 1: >= 15 V Starea tensiunii de intrare 0: <= 5 V Frecvența rețelei: 50/60 Hz Curent de pornire: 50 A Impedanță de intrare: 3,3 kOhm pentru intrare normală, 3,3 kOhm pentru intrare rapidă, 2,81 kOhm pentru intrare de mare viteză Timp de răspuns Pornire intrare rapidă: 35 µs (I2...I5)
Oprire rapidă a intrării: 100 µs (I2...I5)
Pornire de mare viteză a intrării: 5 µs (I0...I1)
Oprire de mare viteză a intrării: 5 µs (I0...I1)
Activare ieșire releu: 10 ms (Q0...Q9)
Dezactivare ieșire releu: 10 ms (Q0...Q9)
Activare intrare normală: 35 µs (I6...I13)
Oprire intrare normală: 100 µs (I6...I13)
Caracteristici ieșire
Limite tensiune ieșire: 30 V CC, 250 V CA
Curent maxim per ieșire: 4 A (COM 0), 4 A (COM 1), 4 A (COM 2)
Durată de viață electrică: 100.000 de cicluri AC-12, 240 V, 480 VA, rezistiv; 100.000 de cicluri DC-12, 24 V, 48 W, rezistiv
Frecvență de comutare: 0,1 Hz cu sarcină maximă, 5 Hz fără sarcină
Durată de viață mecanică: 20.000.000 de cicluri Sarcină minimă: 10 mA la 5 V DC Memorie și performanță Capacitate de memorie: 1024 kB flash intern, pentru stocarea a 10.000 de instrucțiuni Stocare date: card micro SD de 32 GB (opțional)
1 K Timp de execuție a instrucțiunilor: 0,3 ms pentru evenimente și sarcini periodice
Timp de execuție a instrucțiunilor booleene: 0,2 µs
Timp de execuție a sarcinilor de eveniment: 60 µs
Comunicare
Tip conexiune încorporată: port USB cu conector mini B USB 2.0, legătură serială neizolată cu 1 conector bloc terminal și interfață RS485, legătură serială neizolată cu 2 conectori bloc terminal și interfață RS232/RS485
Viteză de transmisie: 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru RS485 cu o lungime a magistralei de 15 m, 1,2...115,2 kbit/s (implicit 115,2 kbit/s) lungime de magistrală de 3 m pentru RS232, 12 Mbit/s pentru USB
Caracteristici fizice
Înălțime: 90 mm
Lățime: 130 mm
Adâncime: 70 mm
Greutate netă: 0,351 kg
Caracteristici de mediu
Grad de protecție IP: IP20 cu capac de protecție
Temperatură de funcționare: 0...55 °C (pentru instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95 %, fără condens (în timpul funcționării), 10...95 %, fără condens (în timpul depozitării)
