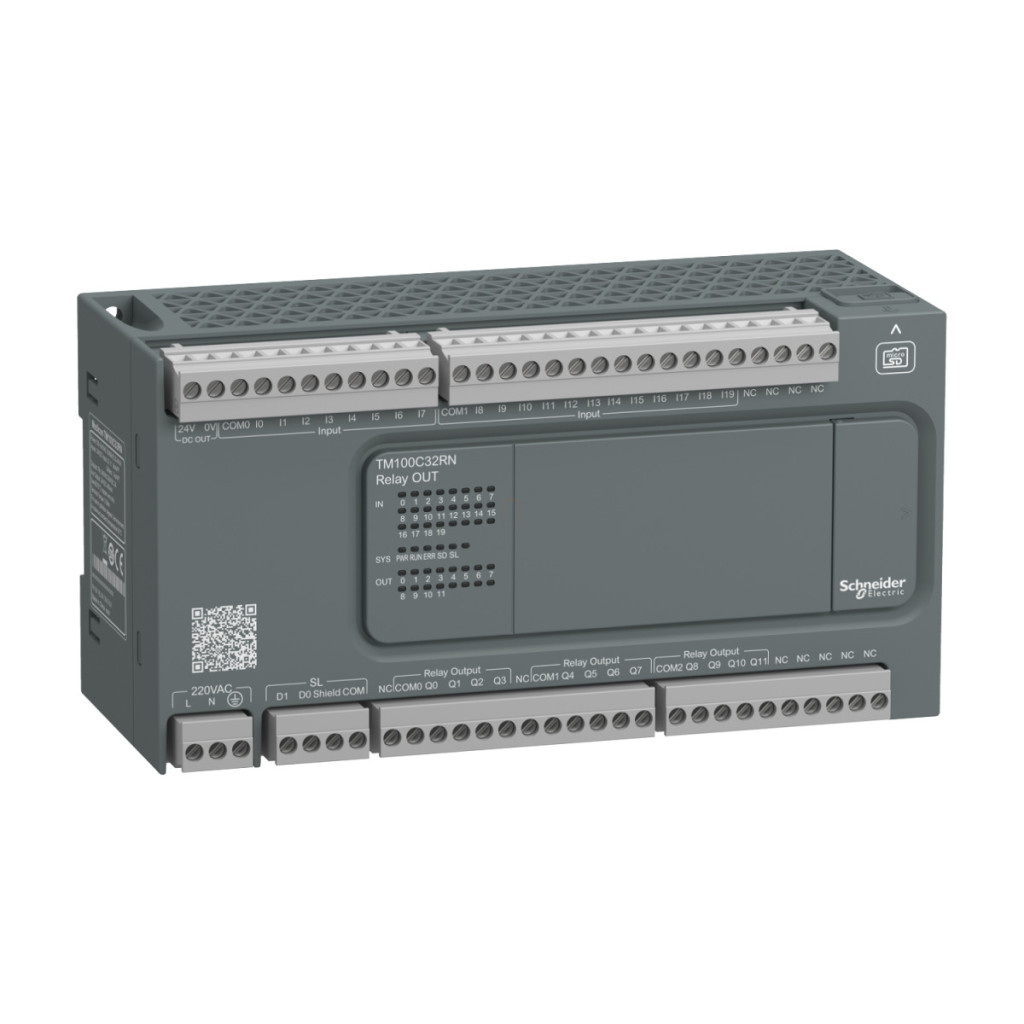

Schneider Electric Modicon Easy M100 - TM100C32RN - PLC, 32 I/O, 1xRS485, 230 V c.a. date tehnice
Caracteristici principale
Familia de produse: Easy Modicon M100
Tipul produsului sau al componentei: Controler logic
Tensiune nominală de alimentare [Us]: 100...240 V AC
Număr de intrări/ieșiri discrete: 32
Număr de intrări discrete: I2...I5: 4 intrări rapide, I0...I1: 2 intrări de mare viteză, I6...I19: 14 intrări normale
Număr de ieșiri discrete: 12 relee
Tensiune de intrare discretă: 24 V
Tip tensiune intrare discretă: CC
Curent intrare discretă: 7 mA pentru intrări normale, 7 mA pentru intrări rapide, 9 mA pentru intrări de mare viteză
Tensiune ieșire discretă: 24 V CC, 220 V c.a.
Curent de ieșire discret: 2 A
Tip ieșire discretă: Releu, normal deschis
Consum de energie în VA: 32…44 VA la 100...240 V c.a. (cu I/O maxim)
Informații suplimentare
Limite de tensiune de alimentare: 85…264 V
Nivel de tensiune 1 garantat: >= 15 V la intrare
Nivel de tensiune 0 garantat: <= 5 V la intrare
Frecvența rețelei: 50/60 Hz
Curent de pornire: 50 A
Impedanță de intrare: 3,3 kOhm pentru intrare normală, 3,3 kOhm pentru intrare rapidă, 2,81 kOhm pentru intrare de mare viteză
Timp de răspuns: 35 µs pentru pornire (terminale I2...terminale I5) pentru intrare rapidă, 100 µs la oprire (terminale I2...I5) pentru intrare rapidă, 5 µs la pornire (terminale I0...I1) pentru intrare de mare viteză, 5 µs la oprire (terminale I0...terminale I1) pentru intrare de mare viteză
Timp de filtrare configurabil: 0 ms, 3 ms, 12 ms pentru intrări
Limite de tensiune de ieșire: 30 V CC, 250 V CA
Curent maxim pe ieșire: 4 A la COM 0, 4 A la COM 1, 4 A la COM 2
Durată de viață electrică: 100.000 de cicluri CA-12, 240 V, 480 VA, rezistiv; 100.000 de cicluri DC-12, 24 V, 48 W, rezistiv
Frecvență de comutare: 0,1 Hz la sarcină maximă, 5 Hz fără sarcină
Durată de viață mecanică: 20.000.000 de cicluri la ieșirile releului
Sarcina minimă: 10 mA la 5 V DC pentru ieșirile releului
Capacitate de memorie: 1024 kB flash intern cu 10.000 de instrucțiuni pentru backupul programului
Dispozitiv de stocare a datelor: card micro SD de 32 GB (opțional)
Comunicare
Tip conexiune integrată: port USB cu conector mini B USB 2.0, conexiune serială neizolată cu 1 conector bloc terminal și interfață RS485, Conexiune serială neizolată cu conector bloc terminal serial 2 și interfață RS232/RS485
Viteză de transmisie: 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru RS485 cu o lungime a magistralei de 15 m; 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru RS232 cu o lungime a magistralei de 3 m; 12 Mbit/s pentru USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network; Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Caracteristici fizice
Suport de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 sau kit de montare pe panou conform IEC 60715
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 175 mm
Parametri de mediu
Grad de protecție IP: IP20 cu capac de protecție
Certificări produs: CE
Standarde: EN/IEC 61010-2-201, EN/IEC 61131-2
Rezistență la șocuri: 15 gn pentru până la 11 ms, 30 gn pentru până la 6 ms
Imunitate la microîntreruperi: 10 ms
Rezistență la vibrații: 3,5 mm la 5 până la 8,4 Hz pe șină simetrică, 1 gn la 8,4 până la 150 Hz pe șină simetrică, 3,5 mm la 5 până la 8,4 Hz cu montare pe panou, 3 gn la 8,4 până la 150 Hz cu montare pe panou
Umiditate relativă: 10…95%, fără condens (în timpul funcționării), 10…95%, fără condens (în timpul depozitării)
Temperatura aerului ambiant pentru funcționare: 0…55 °C (instalare orizontală)
Temperatura aerului ambiant pentru depozitare: -25 până la 70 °C
Grad de poluare: <= 2
Altitudine de funcționare: 0 până la 2000 m
Altitudine de depozitare: 0 până la 3000 m
