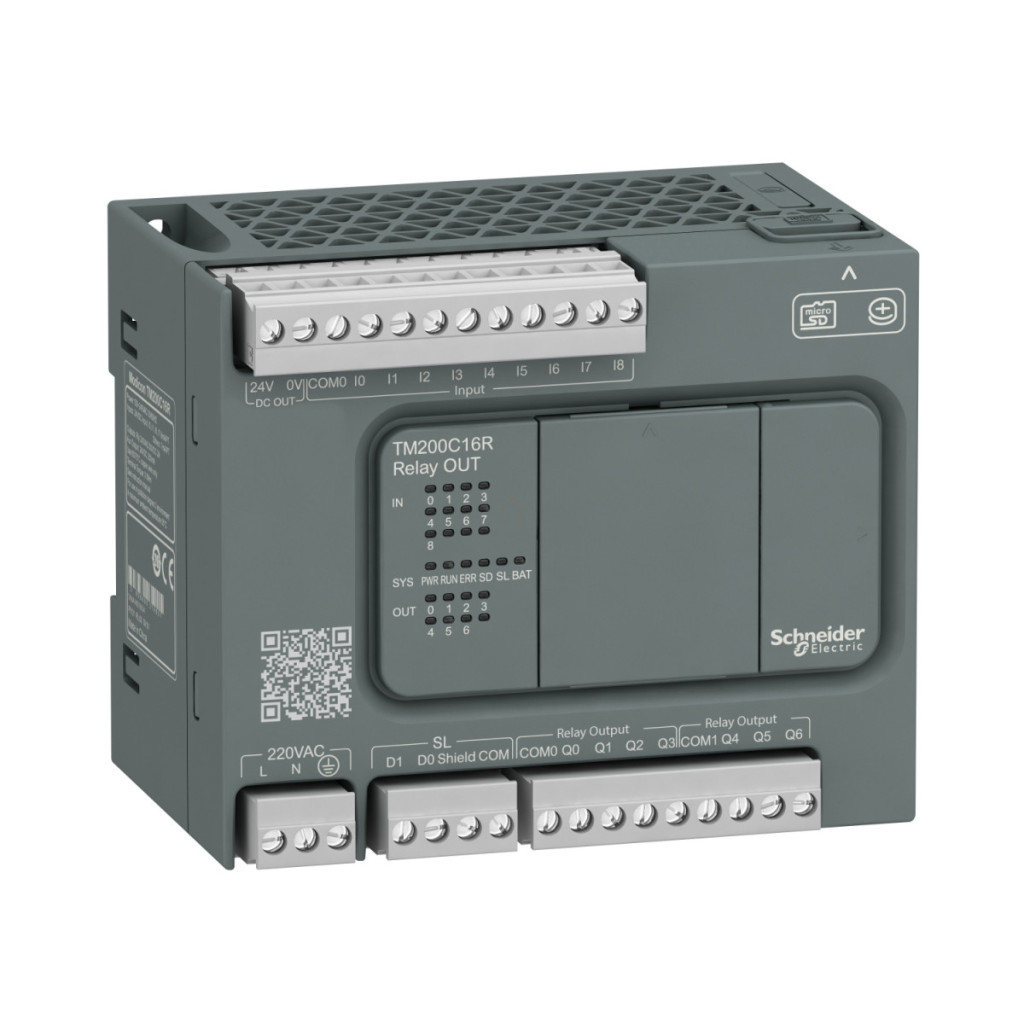

Schneider Electric Modicon Easy M200 - TM200C16R - PLC, 16 I/O1xRS485, ieșire releu, 230 VAC date tehnice
Caracteristici cheie
Familia de produse: Easy Modicon M200
Tip dispozitiv: Controler logic
Tensiune nominală de alimentare: 100...240 V AC
Număr de intrări/ieșiri discrete: 16
Număr de intrări discrete: I8: 1 intrare normală, I2...I5: 4 intrări rapide, I0, I1, I6, I7: 4 intrări de mare viteză Număr de ieșiri discrete: 7 relee Tensiune de intrare discretă: 24 V c.c. Tensiune de ieșire discretă: 24 V CC, 220 V CA
Curent ieșire discretă: 2 A
Tip ieșire discretă: Releu normal deschis
Consum energie: 51...63 VA la 100...240 V AC (cu I/O maxim)
Extensibilitate
Modul de extensie I/O maxim: 4 (cu ieșire tranzistor, maximum 64 ieșiri discrete; cu ieșire releu, maximum 71 ieșiri discrete) Caracteristici sursă de alimentare Limite sursă de alimentare: 85...264 V
Frecvența rețelei: 50/60 Hz
Curent de pornire: 50 A
Caracteristici de intrare
Nivel de tensiune garantat 1: >= 15 V
Nivel de tensiune garantat 0: <= 5 V
Impedanță de intrare: 3,3 kOhm
Timp de filtrare configurabil: 0 ms, 3 ms, 12 ms
Caracteristici de ieșire
Limite de tensiune de ieșire: 30 V CC, 250 V CA
Curent maxim per grup de ieșiri: 4 A (COM 0), 4 A (COM 1)
Durată de viață electrică: 100.000 de cicluri CA-12, 240 V, 480 VA, rezistiv; 100.000 de cicluri DC-12, 24 V, 48 W, rezistiv
Frecvență de comutare: 0,1 Hz la sarcină maximă
Durată de viață mecanică: 20.000.000 de cicluri Sarcină minimă: 10 mA la 5 V DC Memorie și stocare Capacitate de memorie: 512 octeți flash intern, 10.000 de instrucțiuni pentru backupul programului Stocare date: card micro SD de 32 GB (opțional)
Tip baterie: BR2032 Li-CFx (monofluorură de litiu-carbon), Durata de viață a bateriei: 5 ani
Timp de backup: 3 ani la 25 °C (când alimentarea cu energie electrică este întreruptă)
Caracteristici de performanță
Timp de execuție pentru 1 KInstrucție: 0,3 ms
Timp de execuție a instrucțiunii: 0,2 µs Boolean
Timp de execuție a sarcinii evenimentului: timp de răspuns de 60 µs
Deviație ceas: <= 90 s/lună la 25 °C
Conexiuni de comunicare
Conexiune integrată: port USB cu conector mini B USB 2.0, conexiune serială neizolată serial 1 (cu conector bloc terminal și interfață RS485), conexiune serială neizolată serial 2 (cu conector bloc terminal și interfață RS232/RS485), conexiune serială izolată serial 2 (cu conector bloc terminal și interfață RS485)
Viteză de transfer date: 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime de magistrală de 15 m cu RS485, 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime a magistralei de 3 m cu RS232, 12 Mbit/s cu USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Caracteristici fizice
Protecție IP: capac de protecție IP20
Montare: Șină de prindere TH35-15 sau TH35-7,5 sau kit de montare pe panou
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 110 mm
Caracteristici de mediu
Temperatură de funcționare: 0...55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens
