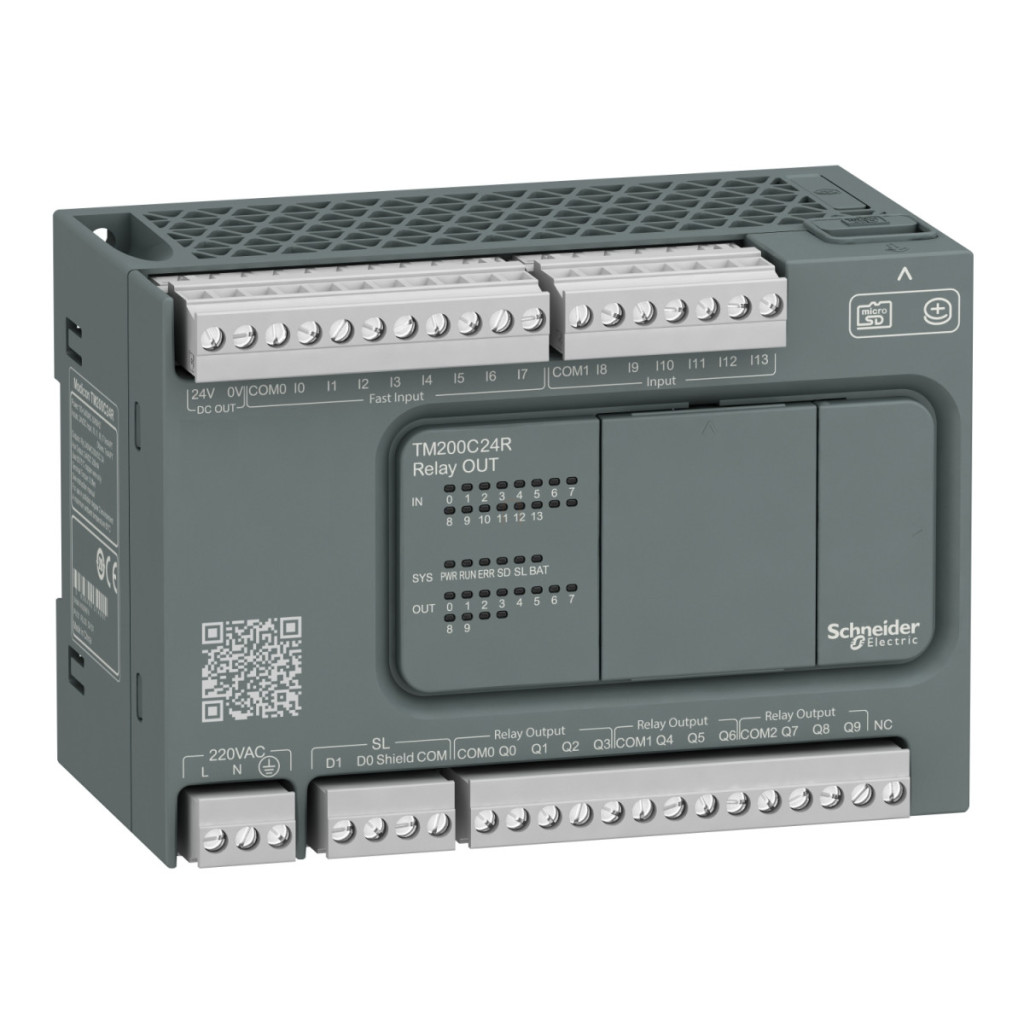

Controlerul logic Schneider Electric Easy Modicon M200 seria TM200C24R este o soluție de automatizare versatilă și fiabilă pentru aplicații industriale și de automatizare a clădirilor. Acest PLC compact este alegerea perfectă pentru oricine caută tehnologia fiabilă Schneider Electric pentru sarcini de control de dimensiuni medii. Modelul TM200C24R are 24 de intrări/ieșiri discrete, inclusiv 14 intrări și 10 ieșiri releu. Intrările sunt de diferite tipuri: 4 intrări de mare viteză (I0, I1, I6, I7), 4 intrări rapide (I2-I5) și 6 intrări normale (I8-I13), care funcționează la 24 V CC cu un curent de intrare de 7 mA. Logica de intrare poate fi de tip sink sau source (pozitiv/negativ), în conformitate cu standardul IEC 61131-2. Cele 10 ieșiri releu sunt normal deschise și pot suporta tensiuni de 24 V CC sau 220 V CA, cu o capacitate de încărcare de 2 A fiecare. Ieșirile releu asigură 100.000 de cicluri de comutare atât pentru AC-12, 240 V, Sarcini rezistive de 480 VA și sarcini rezistive de 12 V c.c., 24 V, 48 W. Controlerul TM200C24R funcționează cu o tensiune de alimentare de 100-240 V c.a. (interval de funcționare 85-264 V) cu o frecvență de rețea de 50/60 Hz. Cu configurație I/O completă, consumul de energie variază între 52 și 64 VA. Dispozitivul poate fi extins cu până la 4 module de expansiune I/O, permițând până la 128 de ieșiri discrete în cazul ieșirilor cu tranzistor sau 74 de ieșiri discrete în cazul ieșirilor cu releu. Stocarea programului se face în memoria flash internă de 512 octeți, dar, opțional, se poate utiliza un card micro SD de până la 32 GB pentru stocarea datelor. Bateria BR2032 Li-CFx are o durată de viață de 5 ani și poate păstra datele timp de 3 ani la 25 °C în cazul unei întreruperi de curent. TM200C24R oferă mai multe opțiuni de comunicare: port USB cu conector mini B USB 2.0, conexiune serială neizolată cu interfețe RS485 și RS232/RS485 și conexiune serială izolată cu interfață RS485. Protocoalele de comunicare includ USB - SoMachine-Network pentru portul USB și Modbus master/slave - RTU/ASCII sau SoMachine-Network pentru conexiunea serială neizolată. Viteza de transmisie este de 1,2-115,2 kbit/s (implicit 115,2 kbit/s) pentru RS485 cu o lungime a magistralei de 15 metri, 1,2-115,2 kbit/s pentru RS232 cu o lungime a magistralei de 3 metri și 12 Mbit/s pentru USB. Controlerul TM200C24R oferă o serie de funcții avansate, cum ar fi un controler PID reglabil pentru până la 14 bucle simultane, precum și diverse intrări de contor care pot funcționa în moduri cuadratură (x1, x2, x4), impuls/direcție, monofazat sau CW/CCW, până la o frecvență de 100 kHz. Timpii de execuție rapizi – 0,3 ms pentru 1 KInstruction, 0,2 µs pentru operații booleene – asigură o funcționare eficientă. Starea controlerului este indicată de diverse LED-uri: alimentare (PWR), funcționare (RUN), eroare modul (ERR), acces card SD (SD), stare baterie (BAT), conexiune serială (SL1) și indicatori de stare I/O.
Schneider Electric Modicon Easy M200 - TM200C24R - PLC, 24 I/O1xRS485, ieșire releu, 230 VAC date tehnice
Caracteristici principale
Familia de produse: Easy Modicon M200
Tipul produsului: Controler logic
Tensiune de alimentare: 100...240 V CA (85...264 V)
Număr de intrări/ieșiri discrete: 24
Intrări: I2...I5: 4 intrări rapide, I0, I1, I6, I7: 4 intrări de mare viteză, I8...I13: 6 intrări normale
Ieșiri: 10 relee normal deschise
Consum de energie: 52...64 VA 100...240 V c.a. (la sarcină I/O maximă) Caracteristici intrare Tensiune intrare: 24 V c.c. Curent intrare: 7 mA Logică intrare: tip 1 sink sau source (pozitiv/negativ) conform IEC 61131-2 Impedanță intrare:Tip sink sau source (pozitiv/negativ) 1 conform IEC 61131-2 Impedanță de intrare: 3,3 kOhm
Tensiune garantată stare 1: >= 15 V
Tensiune garantată stare 0: <= 5 V
Caracteristici de ieșire
Tensiune de ieșire: 24 V c.c. / 220 V c.a.
Curent de ieșire: 2 A
Tip ieșire: Releu, normal deschis
Limite tensiune de ieșire: 30 V CC / 250 V CA
Curent maxim pe terminal de ieșire: 4 A (COM0, COM1, COM2)
Durată de viață electrică: 100.000 de cicluri CA-12, 240 V, 480 VA, rezistiv / 100.000 cicluri DC-12, 24 V, 48 W, rezistiv
Frecvență de comutare: 0,1 Hz la sarcină maximă
Durată de viață mecanică: 20.000.000 de cicluri
Sarcina minimă: 10 mA la 5 V DC
Comunicare
Tipuri de conexiuni integrate: port USB cu conector Mini B USB 2.0, conexiune serială neizolată 1 (RS485), Conexiune serială neizolată 2 (RS232/RS485), Conexiune serială izolată 2 (RS485)
Viteză de transmisie: 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime a magistralei de 15 m (RS485), 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime a magistralei de 3 m (RS232), 12 Mbit/s (USB)
Protocol de comunicare: Port USB: USB - SoMachine-Network, Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Capacități de memorie și procesare
Capacitate de memorie: 512 octeți flash intern pentru stocarea programelor
Stocare date: card micro SD de 32 GB (opțional)
Tip baterie: BR2032 Li-CFx (monofluorură de litiu-carbon), durată de viață: 5 ani
Timp de rezervă: 3 ani la 25 °C (în caz de pană de curent)
Timp de execuție: 0,3 ms per KInstrucție pentru evenimente și sarcini periodice, 0,2 µs pentru instrucțiuni booleene
Timp de execuție a sarcinilor de eveniment: timp de răspuns de 60 µs
Deriva orară: <= 90 s/lună la 25 °C
Capacități de numărare
Buclă de control: Controler PID reglabil pentru până la 14 bucle simultane
Tipuri de semnale de control: Quadrature (x1, x2, x4) la 100 kHz, impuls/direcție la 100 kHz, monofazat la 100 kHz, CW/CCW la 100 kHz
Număr de intrări contor: 4 intrări de mare viteză (mod HSC) la 100 kHz, 32 biți
Caracteristici mecanice
Montare: Șină de prindere TH35-15 (IEC 60715), kit de montare pe tablă sau panou TH35-7,5 (IEC 60715)
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 130 mm
Protecție IP: IP20 cu capac de protecție
Condiții de mediu
Temperatură de funcționare: 0...55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95% fără condens (funcționare și depozitare)
Grad de poluare: <= 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz / 1 gn la 8,4...150 Hz (șină simetrică), 3,5 mm la 5...8,7 Hz / 2 gn la 8,7...150 Hz (montare pe panou)
Rezistență la șocuri: 15 gn până la 11 ms, 30 gn până la 6 ms
Imunitate la microîntreruperi: 10 ms
