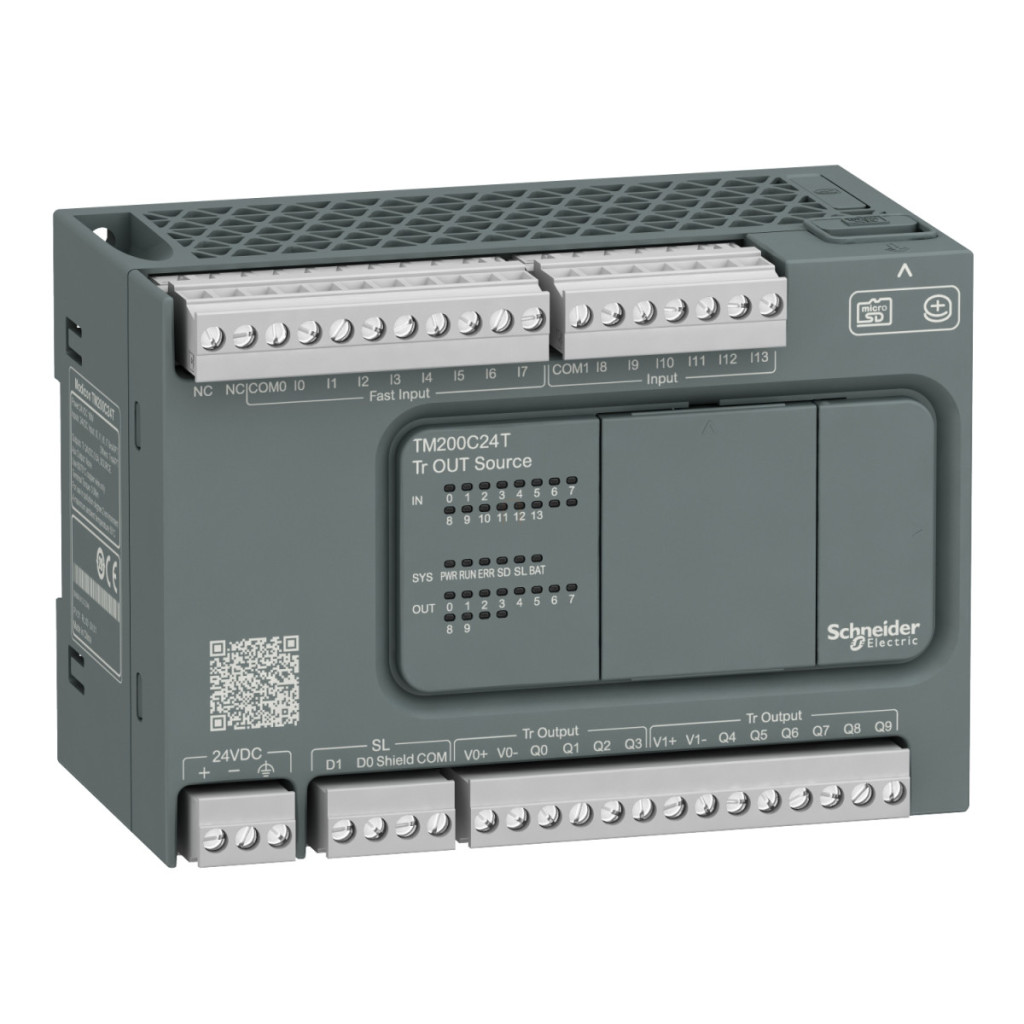

Easy Modicon M200 TM200C24T este un controler logic programabil (PLC) compact și versatil de la Schneider Electric, care oferă o soluție ideală pentru sarcini de automatizare de dimensiuni mici și medii. Dispozitivul funcționează cu o sursă de alimentare de 24 V c.c. și are în total 24 de puncte de intrare și ieșire, permițând o utilizare flexibilă într-o gamă largă de aplicații industriale. Controlerul oferă 14 puncte de intrare discrete, inclusiv 4 intrări rapide (I2...I5), 4 intrări de mare viteză (I0, I1, I6, I7) și 6 intrări normale (I8...I13). Aceste intrări funcționează la 24 V CC, cu un curent de intrare de 7 mA, și pot fi utilizate atât cu logica sink (negativă), cât și cu logica source (pozitivă), în conformitate cu standardul IEC 61131-2. Dispozitivul are, de asemenea, 10 ieșiri tranzistor, dintre care 2 sunt ieșiri rapide (Q0...Q1). pot fi utilizate în modul PLS/PWM/PTO, în timp ce celelalte 8 ieșiri (Q2...Q9) sunt ieșiri tranzistor normale. Ieșirile funcționează la 24 V CC, sunt de tip logic pozitiv (tip sursă) și au o capacitate de încărcare de 0,5 A fiecare, ceea ce este suficient pentru majoritatea aplicațiilor industriale. Controlerul TM200C24T se remarcă și prin capacitatea sa de extindere, deoarece poate fi completat cu până la 4 module de extindere, permițând până la 64 de ieșiri releu suplimentare sau 138 de ieșiri tranzistor suplimentare. Această flexibilitate permite extinderea sistemului pentru a răspunde nevoilor viitoare. Dispozitivul are 512 octeți de memorie flash internă pentru backupul programelor, iar capacitatea de stocare a datelor poate fi extinsă cu un card micro SD opțional de 32 GB. Bateria BR2032 Li-CFx (monofluorură de litiu-carbon) încorporată are o durată de viață de 5 ani și poate păstra datele până la 3 ani în cazul unei întreruperi de curent. TM200C24T are capacități de comunicare remarcabile: poate fi programat direct printr-un port Mini B USB 2.0 și are, de asemenea, interfețe RS485 și RS232/RS485. Viteza de comunicare poate fi setată între 1,2 și 115,2 kbit/s pentru RS485 (până la o distanță de 15 metri). până la 3 m pentru RS232 și oferă o viteză de 12 Mbit/s prin conexiunea USB. Dispozitivul acceptă protocoale Modbus master/slave în format RTU/ASCII, precum și protocolul SoMachine-Network. De asemenea, oferă funcții de poziționare: PWM/PLS 2 canale, frecvență de 100 kHz și acceptă diverse tipuri de semnale de control, cum ar fi cuadratură (x1, x2, x4), impuls/direcție, monofazat și CW/CCW, toate cu frecvență de 100 kHz pe intrările rapide (modul HSC). Controlerul are, de asemenea, 4 intrări rapide de contor în modul HSC, cu o frecvență de 100 kHz și o rezoluție de 32 de biți. TM200C24T are un design compact, măsurând doar 130 mm lățime, 90 mm înălțime și 70 mm adâncime, și cântărind 0,416 kg. Are protecție IP20 (când capacul de protecție este montat) și este conform cu standardele IEC 61010-2-201 și IEC 61131-2. Poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare este de 0...55 °C (pentru instalare orizontală), iar temperatura de depozitare este de -25...70 °C. Poate fi instalat pe o șină DIN TH35-15 sau TH35-7,5 în conformitate cu IEC 60715 sau poate fi montat pe suprafața unui panou. Controlerul logic Schneider Electric Easy Modicon M200 TM200C24T este alegerea perfectă pentru cei care caută o soluție de automatizare compactă, fiabilă și versatilă pentru controlul sistemelor mai mici.
Schneider Electric Modicon Easy M200 - TM200C24T - PLC, 24 I/O1xRS485, ieșire tranzistor (sursă), 24 VCC date tehnice
Caracteristici principale
Tip produs: Controler logic (PLC)
Familia de produse: Easy Modicon M200
Cod tip: TM200C24T
Tensiune nominală de alimentare: 24 V DC
Număr de puncte I/O discrete: 24
Intrări
Puncte de intrare: I2...I5: 4 intrări rapide, I0, I1, I6, I7: 4 intrări de mare viteză, I8...I13: 6 intrări normale
Tensiune de intrare: 24 V CC
Curent de intrare: 7 mA
Impedanță de intrare: 3,3 kOhm
Logică de intrare: Tip sink sau source (pozitiv/negativ) 1, conform standardului IEC 61131-2
Ieșiri
Puncte de ieșire: Q0...Q1: 2 ieșiri rapide (mod PLS/PWM/PTO), Q2...Q9: 8 ieșiri tranzistor
Tensiune de ieșire: 24 V CC
Curent de ieșire: 0,5 A
Logică de ieșire: Logică pozitivă (sursă)
Tip ieșire: Tranzistor
Sarcina maximă: 2 A (COM 0), 3 A (COM 1)
Alimentare
Consum de energie: 16 W la tensiune de alimentare de 24 V CC (la I/O maxim)
Curent de pornire: 35 A
Sistem de protecție: Protecție la suprasarcină și scurtcircuit la 2 A
Timp de resetare automată: 1 s
Memorie și procesare
Capacitate de memorie: 512 octeți de memorie flash internă pentru backupul programului
Opțiune de stocare a datelor: card micro SD de 32 GB (opțional) Tip baterie: BR2032 Li-CFx (litiu-carbon monofluorură), durată de viață de 5 ani Păstrarea datelor: 3 ani la 25 °C (în caz de pană de curent)
Timp de execuție: 0,3 ms pentru 1000 de instrucțiuni (pentru evenimente și sarcini periodice)
Abatere ceas: <= 90 s/lună la 25 °C
Comunicare
Opțiuni de conectare: port USB cu conector mini B USB 2.0, interfață RS485 cu conector bloc terminal (SL1), interfață RS232/RS485 cu conector serial (SL2)
Viteză de transmisie: 1,2...115,2 kbit/s (115,2 kbit/s implicit) pentru RS485 cu o lungime a magistralei de 15 m, 1,2...115,2 kbit/s (115,2 kbit/s implicit) pentru RS232 cu o lungime a magistralei de 3 m, 12 Mbit/s pentru USB
Protocol de comunicare: Port USB: USB - SoMachine-Network, Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Caracteristici fizice
Înălțime: 90 mm
Lățime: 130 mm
Adâncime: 70 mm
Greutate netă: 0,416 kg Grad de protecție IP: IP20 cu capac de protecție Montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 sau kit de montare pe panou conform IEC 60715
Condiții de mediu
Temperatură de funcționare: 0...55 °C (pentru instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (funcționare și depozitare)
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m
