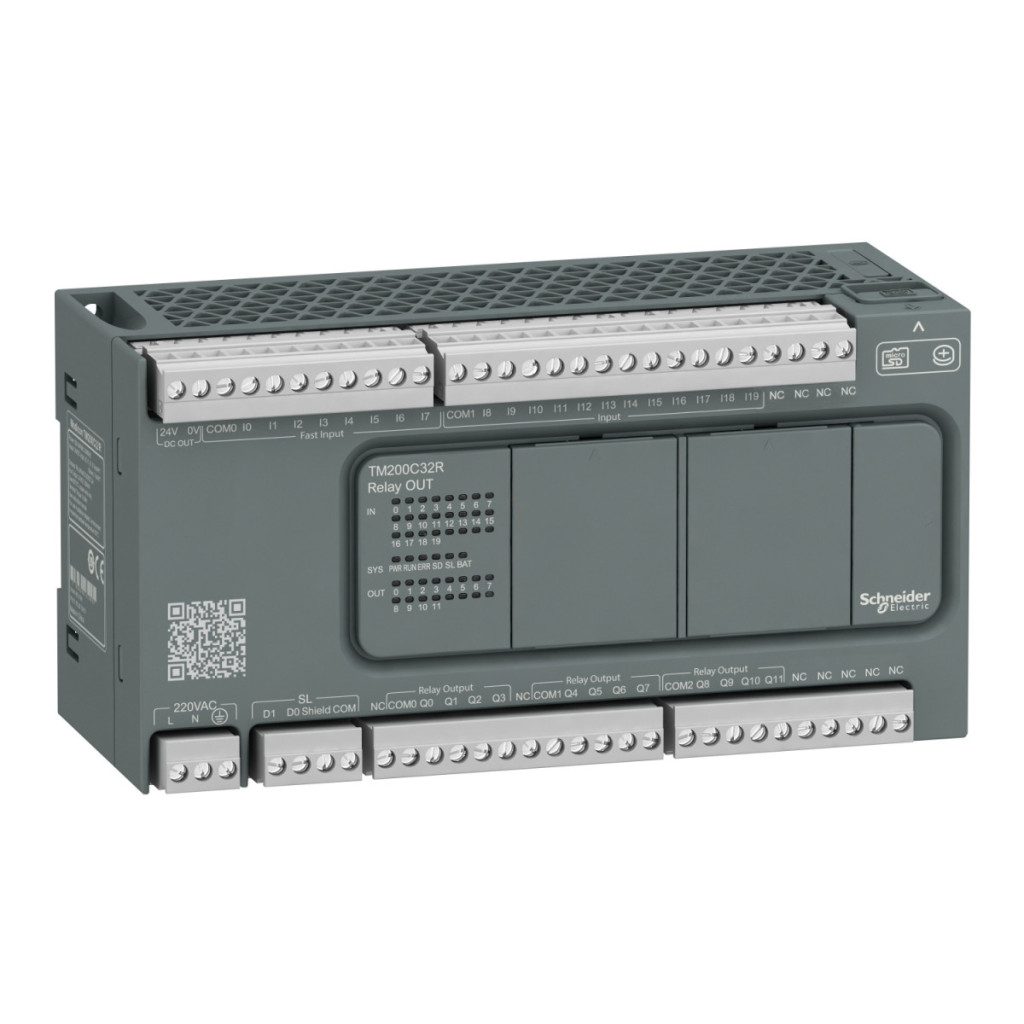

Controlerul logic (PLC) Schneider Electric Modicon Easy M200 TM200C32R este o soluție de automatizare versatilă și performantă, ideală pentru aplicații industriale de complexitate medie. Acest model cu alimentare de 220 V c.a. și ieșiri releu este alegerea perfectă pentru zonele în care este necesar un control fiabil, chiar și în condiții de mediu dificile. TM200C32R are în total 32 de puncte I/O, inclusiv 20 de intrări discrete și 12 ieșiri releu. Intrările sunt diferențiate: sunt disponibile 4 intrări de mare viteză (I0, I1, I6, I7), 4 intrări rapide (I2-I5) și 12 intrări normale (I8-I19). Intrările de mare viteză și rapide permit sincronizarea și numărarea precisă, în timp ce cele 12 ieșiri releu (normal deschise) pot comuta curent de 2 A la 24 V c.c. sau 220 V c.a. Ieșirile releu sunt ideale pentru controlul direct al diverselor sarcini, cum ar fi motoare, supape, elemente de încălzire sau iluminat, fără a fi nevoie de relee intermediare suplimentare. TM200C32R excelează în ceea ce privește performanța: contoarele de mare viteză (HSC) încorporate pot funcționa la frecvențe de până la 100 kHz, suportând diverse moduri de intrare (cuadratură, impuls/direcție, monofazat, CW/CCW). Timpul de execuție al controlerului este de numai 0,3 ms pentru 1000 de instrucțiuni și poate gestiona până la 14 bucle de control PID simultane, ceea ce îl face extrem de flexibil în rezolvarea sarcinilor complexe de control. Sistemul are 512 octeți de memorie flash internă pentru backupul programului, iar pentru stocarea datelor poate fi utilizată o cartelă micro SD opțională de până la 32 GB. Bateria BR2032 cu monofluorură de litiu-carbon oferă o durată de viață de 5 ani și poate păstra programele și setările timp de 3 ani în cazul unei întreruperi de curent. În ceea ce privește opțiunile de comunicare, TM200C32R oferă opțiuni flexibile: port USB pentru programare, legătură serială neizolată (RS485/RS232) cu protocol Modbus master/slave și interfață RS485 izolată. Aceste porturi de comunicare permit integrarea PLC-ului în diverse rețele industriale și facilitează programarea și schimbul de date cu alte dispozitive. Dispozitivul are protecție IP20 (cu capac de protecție) și este conform cu standardele IEC 61131-2 și IEC 61010-2-201. Dimensiunile sale sunt compacte: 90 mm înălțime, 175 mm lățime și 70 mm adâncime, ceea ce îl face ușor de instalat chiar și în dulapuri de comandă înguste. Poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 sau cu un kit de montare pe panou.
Schneider Electric Modicon Easy M200 - TM200C32R - PLC, 32 I/O1xRS485, ieșire releu, 230 VAC date tehnice
Caracteristici principale
Familia de produse: Easy Modicon M200
Tipul produsului: Controler logic (PLC)
Tensiune nominală de alimentare: 100...240 V AC
Număr de intrări/ieșiri discrete: 32
Caracteristici de intrare
Număr de intrări discrete: I2...I5: 4 intrări rapide, I0, I1, I6, I7: 4 intrări de mare viteză, I8...I19: 12 intrări normale
Tensiune de intrare discretă: 24 V c.c.
Curent de intrare discretă: 7 mA
Impedanță de intrare: 3,3 kOhm pentru intrări discrete
Logică de intrare discretă:Tip sink sau source (pozitiv/negativ) 1 conform IEC 61131-2
Caracteristici ieșire
Număr ieșiri discrete: 12 relee
Tensiune ieșire discretă: 24 V c.c. / 220 V c.a.
Curent de ieșire discret: 2 A
Tip ieșire discretă: Releu, normal deschis
Limite tensiune de ieșire: 30 V c.c. / 250 V c.a.
Curent maxim pe punct comun: 4 A la punctele COM 0, COM 1 și COM 2
Caracteristici de alimentare
Consum de energie: 55...66 VA la 100...240 V CA (la I/O maxim)
Timp de execuție pentru 1000 de instrucțiuni: 0,3 ms pentru evenimente și sarcini periodice
Timp de execuție pe instrucțiune: 0,2 μs pentru operații logice
Timp de execuție a sarcinii evenimentului: timp de răspuns de 60 μs
Opțiuni de comunicare
Tip conexiune încorporată: port USB cu conector mini B USB 2.0, legătură serială neizolată cu 1 conector bloc terminal și interfață RS485, Legătură serială neizolată cu 2 conectori bloc terminal și interfață RS232/RS485, Legătură serială izolată cu 2 conectori bloc terminal și interfață RS485
Viteză de transmisie: 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru lungimi de magistrală de 15 metri cu RS485, 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru o lungime a magistralei de 3 m cu RS232, 12 Mbit/s cu USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, Legătură serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Caracteristici fizice
Înălțime: 90 mm
Lățime: 175 mm
Adâncime: 70 mm
Metodă de montare: Șină TH35-15 conform IEC 60715, șină tip top-hat TH35-7,5 sau kit de montare pe panou conform IEC 60715
Grad de protecție IP: IP20 cu capac de protecție
Condiții de mediu
Temperatura ambiantă de funcționare: 0...55 °C (instalare orizontală)
Temperatură ambiantă de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
