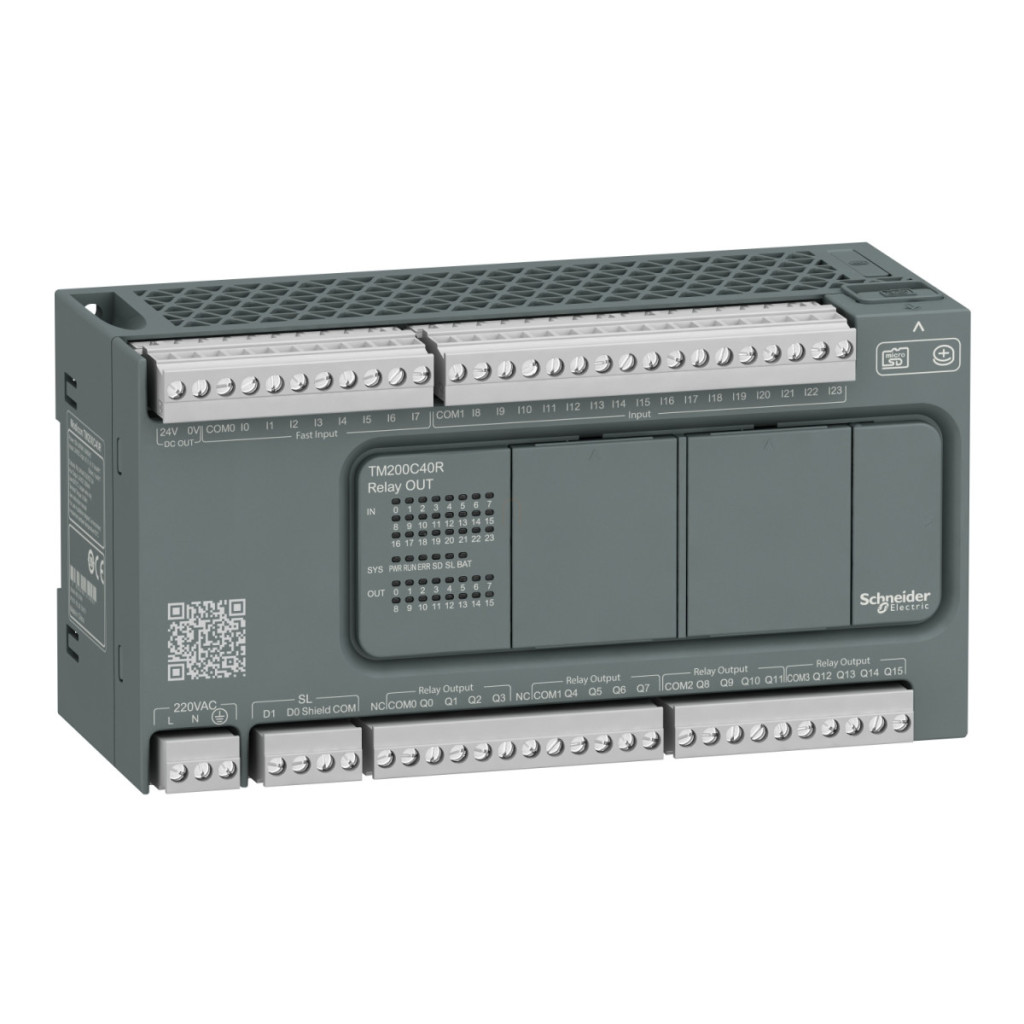

Schneider Electric Easy Modicon M200 TM200C40R este un controler logic versatil care oferă o soluție ideală pentru o gamă largă de sarcini de automatizare industrială. Acest PLC, care funcționează cu o sursă de alimentare de 100-240 V c.a., are un total de 40 de puncte de intrare și ieșire, permițând o configurare flexibilă într-o varietate de aplicații. O caracteristică deosebit de avantajoasă a modelului TM200C40R este reprezentată de cele 24 de intrări discrete, care au viteze diferite: 4 intrări rapide (I2...I5), 4 intrări de mare viteză (I0, I1, I6, I7) și 16 intrări normale (I8...I23). Intrările funcționează la 24 V c.c. și au un consum de curent de 7 mA. Intrările funcționează cu logică sink sau source (pozitivă/negativă), îndeplinind cerințele IEC 61131-2 Tip 1. Pe partea de ieșire, are 16 ieșiri releu, fiecare cu o capacitate de încărcare de 2 A, capabile să controleze dispozitive care funcționează la 24 V c.c. sau 220 V c.a. TM200C40R are performanțe remarcabile, cu un timp de execuție de 0,3 ms pentru 1 KInstruction, precum și pentru evenimente și sarcini periodice. Timpul de execuție pentru operațiunile booleene este de numai 0,2 µs. Controlerul poate fi completat cu până la 4 module de expansiune I/O, care pot furniza până la 128 de ieșiri discrete pentru ieșiri tranzistor sau 80 de ieșiri discrete pentru ieșiri releu. Pentru funcția de contorizare, pot fi utilizate 4 intrări rapide în modul HSC (High-Speed Counter), la o frecvență de 100 kHz, cu rezoluție de 32 de biți. Unitatea de control acceptă o gamă largă de tipuri de semnale, inclusiv semnale în cuadratură (x1, x2, x4), impuls/direcție, semnale monofazate și CW/CCW, toate la o frecvență de 100 kHz. Opțiunile de comunicare sunt, de asemenea, extinse: dispozitivul poate fi conectat printr-un port USB (cu conector mini B USB 2.0), precum și printr-o conexiune serială neizolată (cu interfețe RS485 și RS232/RS485) și o conexiune serială izolată (cu interfață RS485). Viteza de transmisie este de 1,2...115,2 kbit/s (implicit 115,2 kbit/s), cu o lungime a magistralei de 15 m pentru RS485, 3 m pentru RS232 și 12 Mbit/s pentru USB. Protocoalele de comunicare acceptate includ USB - SoMachine-Network pentru portul USB și Modbus master/slave - RTU/ASCII sau SoMachine-Network pentru conexiunea serială neizolată. Dispozitivul oferă funcții avansate de diagnosticare datorită LED-urilor încorporate care indică starea alimentării (PWR), starea de funcționare (RUN), eroarea modulului (ERR), accesul la cardul SD (SD), starea bateriei (BAT), starea conexiunii SL1 și starea I/O. În ceea ce privește memoria, dispune de 512 octeți de memorie flash internă pentru backupul programelor și poate fi extinsă opțional cu un card micro SD de 32 GB. Dispozitivul are, de asemenea, o baterie BR2032 Li-CFx (litiu-carbon monofluorură) încorporată, cu o durată de viață de 5 ani, și oferă 3 ani de backup la 25 °C în cazul unei întreruperi de curent.
Schneider Electric Modicon Easy M200 - TM200C40R - PLC, 40 I/O1xRS485, ieșire releu, 230 VAC date tehnice
Caracteristici generale
Familia de produse: Easy Modicon M200
Tipul produsului: Controler logic
Tensiune de alimentare: 100...240 V AC
Limite tensiune de alimentare: 85...264 V
Frecvență rețea: 50/60 Hz
Curent de pornire: 50 A
Consum energie: 59...69 VA la 100...240 V c.a. (cu I/O max.) Caracteristici de intrare și ieșire Număr de I/O discrete: 40 Număr de intrări discrete: 24 (4 intrări de mare viteză I2...I5, 4 intrări de mare viteză I0, I1, I6, I7, 16 intrări normale I8...I23) Tensiune de intrare discretă: 24 V c.c. Curent de intrare discret: 7 mA Logică de intrare discretă: Tip sink sau source (pozitiv/negativ) 1 conform standardului IEC 61131-2
Număr de ieșiri discrete: 16 ieșiri releu
Tensiune ieșire discretă: 24 V c.c. / 220 V c.a.
Curent de ieșire discret: 2 A
Tip ieșire discretă: Releu, normal deschis
Performanță și sincronizare
Timp de răspuns: 5 µs oprire, 5 µs pornire (pentru intrările de mare viteză I0, I1, I6, I7)
100 µs oprire, 35 µs pornire (pentru intrările rapide I2...I5)
100 µs oprire, 35 µs pornire (pentru I8...I13)
125 µs oprire, 55 µs pornire (pentru intrările normale I14...I23)
10 ms oprire, 10 ms pornire (pentru ieșirile releului Q0...Q15 ieșiri releu)
Timp de filtrare configurabil: 0 ms / 3 ms / 12 ms pentru intrări
Comunicare
Tip conexiune integrată: port USB cu conector mini B USB 2.0, conexiune serială neizolată (serial 1) conector bloc terminal și interfață RS485, conexiune serială neizolată (serial 2) conector bloc terminal și interfață RS232/RS485, conexiune serială izolată (serial 2) conector bloc terminal și interfață RS485
Viteză de transmisie: 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru lungimi de magistrală de până la 15 m cu RS485, 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru lungimi de magistrală de până la 3 m cu RS232, 12 Mbit/s cu USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Memorie și stocare
Capacitate de memorie: 512 octeți flash intern pentru backup program
Stocare date: Card micro SD opțional de 32 GB Tip baterie: BR2032 Li-CFx (monofluorură de litiu-carbon), Durată de viață: 5 ani
Durată de rezervă: 3 ani la 25 °C (în caz de pană de curent)
Caracteristici fizice
Nivel de protecție: IP20 cu capac de protecție
Montare: Șină de fixare tip TH35-15 sau kit de montare pe tablă sau panou tip TH35-7,5, în conformitate cu standardul IEC 60715
Dimensiuni: 175 mm (lățime) x 90 mm (înălțime) x 70 mm (adâncime)
Greutate: 0,504 kg
Condiții de mediu
Temperatură de funcționare: 0...55 °C (pentru instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95% fără condens (în timpul funcționării și depozitării)
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m
