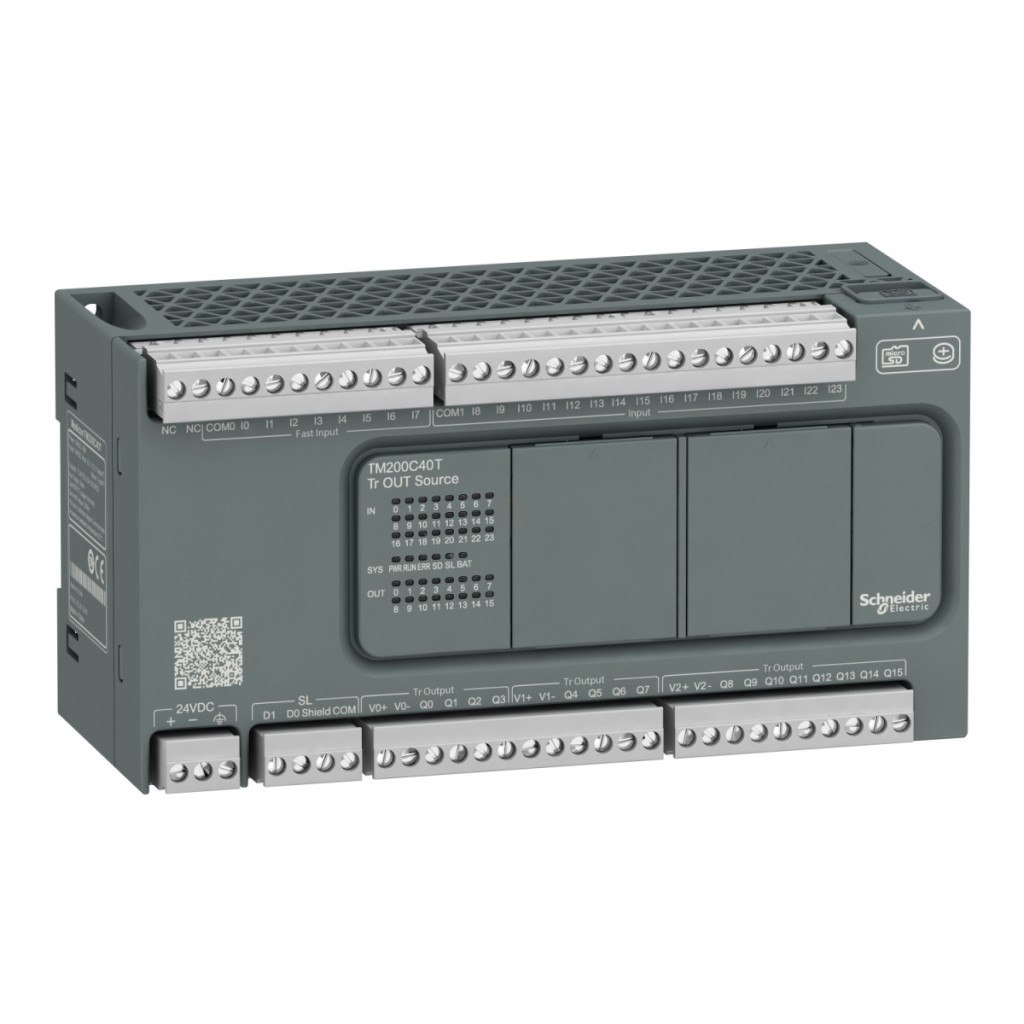

Schneider Electric Modicon Easy M200 TM200C40T este un controler logic (PLC) versatil și fiabil, ideal pentru o gamă largă de sarcini de automatizare. Acest model alimentat cu 24 V c.c. are 40 de puncte I/O discrete, ceea ce îl face o alegere excelentă pentru aplicații de control de dimensiuni medii. Ca parte a familiei de produse Schneider Electric Easy Modicon M200, TM200C40T oferă un raport excelent calitate-preț pentru sarcini de automatizare industrială. O caracteristică cheie a TM200C40T este configurația flexibilă a celor 40 de puncte I/O: 24 de intrări discrete (inclusiv 4 intrări rapide pe terminalele I2...I5, 4 intrări de mare viteză pe terminalele I0, I1, I6, I7 și 16 intrări standard pe terminalele I8...I23) și 16 ieșiri tranzistor (inclusiv 2 ieșiri de mare viteză Q0...Q1 în modurile PLS/PWM/PTO și 14 ieșiri tranzistor standard Q2...Q15). Intrările funcționează la 24 V CC cu un curent de intrare de 7 mA și acceptă atât logica sink, cât și logica source, în conformitate cu IEC 61131-2 Tip 1. Ieșirile sunt tranzistoare cu logică pozitivă (sursă) cu un curent de ieșire de 0,5 A fiecare. Funcționalitatea controlerului este remarcabilă: 14 bucle de control PID simultane, funcții de poziționare (PWM/PLS 2 canale la 100 kHz) și capacități de numărare (4 intrări rapide în modul HSC, 32 biți, 100 kHz). Dispozitivul are 512 octeți de memorie flash internă pentru stocarea programelor și acceptă, de asemenea, un card micro SD opțional de 32 GB. Bateria BR2032 Li-CFx (monofluorură de litiu-carbon) oferă o durată de viață de 5 ani și poate păstra datele timp de 3 ani la 25 °C în cazul unei întreruperi de curent. Este disponibilă o gamă largă de opțiuni de comunicare: conector mini B USB 2.0 pentru programare, port serial RS485 neizolat (Serial 1) și o alegere între RS232/RS485 (Serial 2) sau interfață RS485 izolată. Protocoalele de comunicare includ USB-SoMachine-Network și Modbus master/slave - RTU/ASCII. Starea sistemului este indicată de LED-uri clar vizibile: alimentare, funcționare, eroare modul, acces card SD, starea bateriei și starea fiecărui canal I/O. În ceea ce privește caracteristicile fizice, TM200C40T are un design compact: 90 mm înălțime, 70 mm adâncime și 175 mm lățime. Este flexibil de instalat, suportând atât montarea pe șină DIN TH35-15 și TH35-7,5 în conformitate cu IEC 60715, cât și montarea pe panou cu un kit de montare. Controlerul are un grad de protecție IP20 cu un capac de protecție. Intervalul de temperatură de funcționare este de 0...55 °C pentru instalarea orizontală, umiditatea relativă 10-95% (fără condens). Dispozitivul are o rezistență excelentă la influențele mediului, inclusiv vibrații, șocuri și interferențe electromagnetice, în conformitate cu standardele IEC relevante.
Schneider Electric Modicon Easy M200 - TM200C40T - PLC, 40 I/O1xRS485, ieșire tranzistor (sursă), 24 VCC date tehnice
Caracteristici principale
Familia de produse: Easy Modicon M200
Tipul produsului: Controler logic (PLC)
Tensiune nominală de alimentare: 24 V DC
Număr de puncte I/O discrete: 40
Intrări
Intrări discrete:
- I2...I5: 4 intrări de mare viteză
- I0, I1, I6, I7: 4 intrări de mare viteză
- I8...I23: 16 intrări normale
Tensiune de intrare: 24 V CC
Curent de intrare: 7 mA
Logică de intrare:tip 1 de tip sink sau source (pozitiv/negativ), conform IEC 61131-2 Impedanță de intrare: 3,3 kOhm Ieșiri Ieșiri discrete: Q0...Q1: 2 ieșiri rapide (în modul PLS/PWM/PTO)Q15: 14 ieșiri tranzistor
Tensiune de ieșire: 24 V CC
Curent de ieșire: 0,5 A
Tip ieșire: Tranzistor
Logică de ieșire: Logică pozitivă (sursă)
Caracteristici de alimentare
Consum de energie: 18 W la 24 V CC (la I/O max.)
Capacitate maximă de extindere:
- 4 module de extindere cu 64 ieșiri discrete pentru relee
- 4 module de extindere cu 144 ieșiri discrete pentru tranzistori
Limite de tensiune de alimentare: 20,4...28,8 V
Curent de pornire: 35 A
Timp de răspuns
Intrare:
- I2...I5: 35 µs pornire, 100 µs oprire
- I0, I1, I6, I7: 5 µs pornire, 5 µs oprire
- I8...I13: 35 µs pornit, 100 µs oprit
- I14...I23: 55 µs pornit, 125 µs oprit
Ieșire: 1 ms pornit, 1 ms oprit (Q0...Q15)
Memorie și stocare
Capacitate memorie: 512 octeți memorie flash internă pentru salvarea programelor
Stocare date: card micro SD de 32 GB (opțional)
Tip baterie: BR2032 Li-CFx, durată de viață: 5 ani
Păstrarea datelor: 3 ani la 25 °C (în caz de pană de curent)
Comunicare
Opțiuni de conectare:
- Port USB cu conector mini B USB 2.0
- Conexiune serială neizolată (serial 1) cu conector bloc terminal și interfață RS485
- Conexiune serială neizolată (serial 2) cu conector bloc terminal și interfață RS232/RS485
- Conexiune serială izolată (serial 2) cu conector bloc terminal și interfață RS485
Viteză de transmisie:
- 1,2...115,2 kbit/s (implicit 115,2 kbit/s) cu un cablu bus de 15 m pentru RS485
- 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru RS232 cu un cablu de magistrală de 3 m
- 12 Mbit/s pentru USB
Protocoale de comunicare:
- Port USB: USB - SoMachine-Network
- Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Caracteristici fizice
Dimensiuni: 90 mm înălțime, 70 mm adâncime, 175 mm lățime
Greutate: 0,522 kg
Nivel de protecție: IP20 cu capac de protecție
Montare: șină DIN TH35-15 sau TH35-7,5 sau kit de montare pe panou
Temperatură de funcționare: 0...55 °C (instalare orizontală) Umiditate relativă: 10...95% fără condens
Standarde și conformitate
Certificate: CE
Standarde: IEC 61131-2, IEC 61010-2-201
