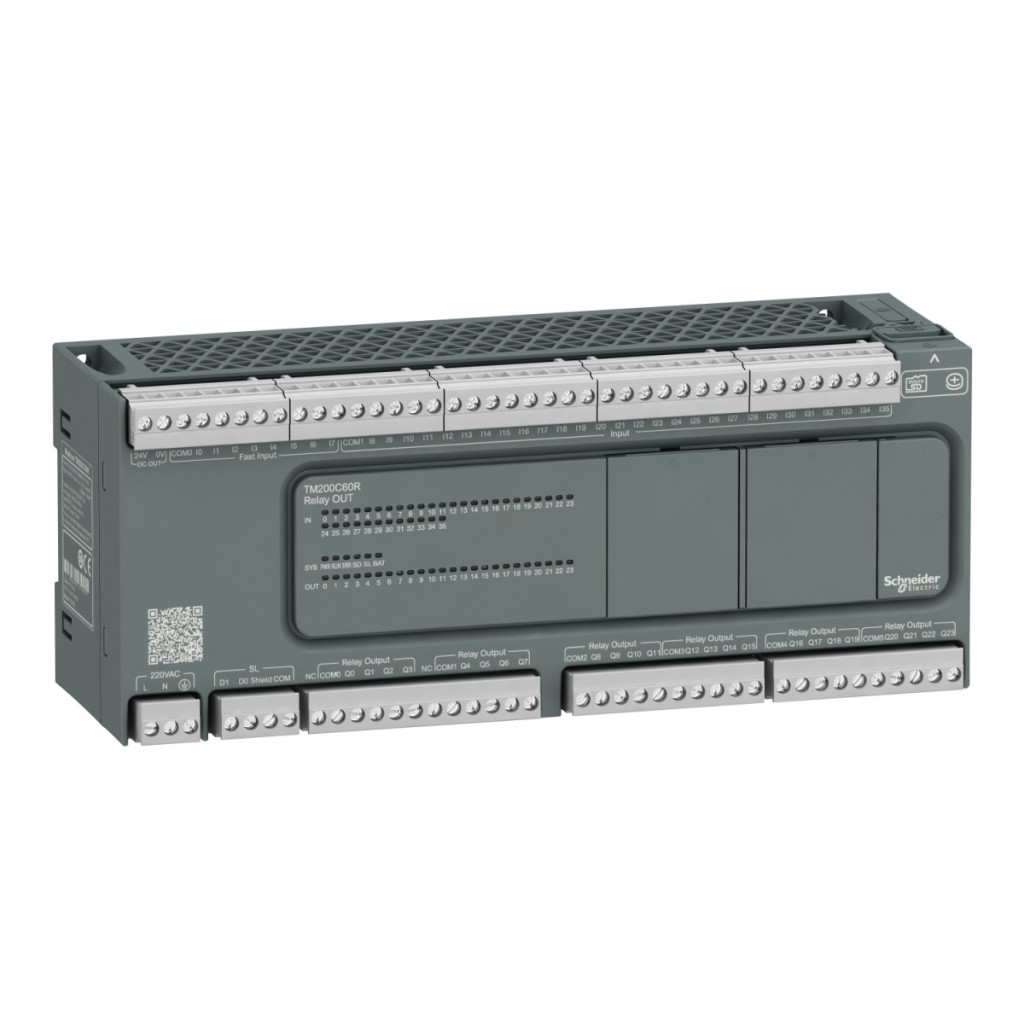

Schneider Electric Modicon Easy M200 TM200C60R este un controler logic programabil (PLC) avansat, de înaltă performanță, ideal pentru o gamă largă de sarcini de automatizare industrială. Acest sistem sofisticat cu 60 de intrări/ieșiri este alegerea perfectă pentru profesioniștii care caută un controler fiabil, versatil și ușor de configurat pentru o varietate de aplicații industriale. Controlerul logic TM200C60R funcționează cu o tensiune de 220 V c.a. și oferă funcționalități I/O bogate. Dispozitivul are în total 36 de intrări discrete de diferite tipuri: 4 intrări rapide (I2-I5), 4 intrări de mare viteză (I0, I1, I6, I7) și 28 de intrări normale (I8-I35). Intrările funcționează la 24 V c.c. cu un consum de curent de 7 mA și pot fi utilizate atât cu logica sink (negativă), cât și cu logica source (pozitivă), în conformitate cu standardul IEC 61131-2. Dispozitivul are, de asemenea, 24 de ieșiri releu, toate fiind de tip normal deschis (NO) și pot funcționa la 24 V c.c. sau 220 V c.a., cu un curent de ieșire de 2 A. TM200C60R are o tensiune de alimentare de 85-264 V și un consum de energie de 61-74 VA la sarcina maximă de I/O. Controlerul Schneider Electric TM200C60R este extrem de extensibil: poate fi completat cu până la 4 module de extensie I/O, extinzându-se la 128 de ieșiri pentru ieșiri tranzistor și 88 de ieșiri pentru ieșiri releu. Dispozitivul oferă opțiuni avansate de comunicare: port USB încorporat cu conector mini B USB 2.0, port serial neizolat (interfață RS485) cu conector bloc terminal și port Ethernet Modbus TCP/IP cu conector RJ45 și interfață 10/100BASE-T. Porturile de comunicare acceptă protocoalele Modbus master/slave - RTU/ASCII sau SoMachine-Network, permițând o integrare flexibilă a sistemului. TM200C60R oferă avantaje suplimentare, precum programabilitate versatilă și capacități de control de înaltă performanță. Dispozitivul are 512 octeți de memorie flash internă pentru backupul programelor și poate fi extins cu un card micro SD opțional de 32 GB. O caracteristică specială este controlerul PID reglabil, care poate gestiona până la 14 bucle simultane. Controlerul acceptă semnale de control în cuadratură (x1, x2, x4), impuls/direcție, monofazate și CW/CCW pe intrările rapide (mod HSC) la frecvențe de până la 100 kHz. Capacitatea sa de numărare este de 4 intrări rapide (mod HSC) la 100 kHz cu numărare pe 32 de biți. Toate aceste caracteristici îl fac ideal pentru sarcini complexe de automatizare. TM200C60R este fabricat într-un design industrial robust și are un grad de protecție IP20 atunci când este echipat cu un capac de protecție. Sunt disponibile diverse opțiuni de montare: poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 sau fixat pe un panou. Dispozitivul măsoară 90 mm (înălțime), 70 mm (adâncime) și 225 mm (lățime) și cântărește 0,684 kg. Intervalul său de temperatură de funcționare este de 0-55 °C pentru instalarea orizontală, iar intervalul de temperatură de depozitare este de -25-70 °C. TM200C60R este rezistent la vibrații, șocuri și interferențe electromagnetice, asigurând o funcționare fiabilă chiar și în cele mai exigente medii industriale.
Schneider Electric Modicon Easy M200 - TM200C60R - PLC, 60 I/O1xRS485, ieșire releu, 230 VAC date tehnice
Caracteristici principale
Familia de produse: Easy Modicon M200
Tipul produsului: Controler logic (PLC)
Tensiune nominală de alimentare: 220 V AC
Număr de intrări/ieșiri discrete: 60
Număr de intrări discrete: I2...I5: 4 intrări rapide; I0, I1, I6, I7: 4 intrări de mare viteză; I8...I35: 28 intrări standard
Număr de ieșiri discrete: 24 ieșiri releu
Tensiune intrare discretă: 24 V c.c.
Curent intrare discretă: 7 mA
Logică intrare discretă:Tip sink sau source (pozitiv/negativ) 1, conform IEC 61131-2
Tensiune ieșire discretă: 24 V c.c. / 220 V c.a. Curent ieșire discretă: 2 A Tip ieșire discretă: Releu normal deschis Consum de energie: 61...74 VA la 100...240 V CA (la I/O max.)
Extensibilitate și comunicare
Număr maxim de module de extensie I/O: 4 (până la 128 ieșiri discrete cu ieșiri tranzistor, până la 88 ieșiri discrete cu ieșiri releu)
Limite tensiune de alimentare: 85...264 V
Vârf de curent la pornire: 50 A
Porturi de comunicare: Port USB cu conector mini B USB 2.0, port serial neizolat cu interfață RS485, port Ethernet Modbus TCP/IP cu conector RJ45
Viteză de transmisie: 1,2...115,2 kbit/s (RS485, RS232), 12 Mbit/s (USB)
Performanță și memorie
Capacitate memorie: 512 octeți memorie flash internă pentru stocarea programelor
Stocare date: card micro SD de 32 GB (opțional)
Tip baterie: BR2032 Li-CFx (monofluorură de litiu-carbon), durată de viață: 5 ani
Timp de rezervă: 3 ani la 25 °C (în caz de pană de curent)
Timp de execuție: 0,3 ms pentru evenimente și sarcini periodice, 0,2 μs per instrucțiune logică
Caracteristici fizice
Nivel de protecție: IP20 cu capac de protecție
Metodă de montare: Pe șină DIN de tip TH35-15 sau TH35-7,5 sau panou
Dimensiuni (L x l x H): 90 mm x 70 mm x 225 mm
Temperatură de funcționare: 0...55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină simetrică, 1 g la 8,4...150 Hz pe șină simetrică
Rezistență la șocuri: 15 g timp de 11 ms, 30 g timp de 6 ms
