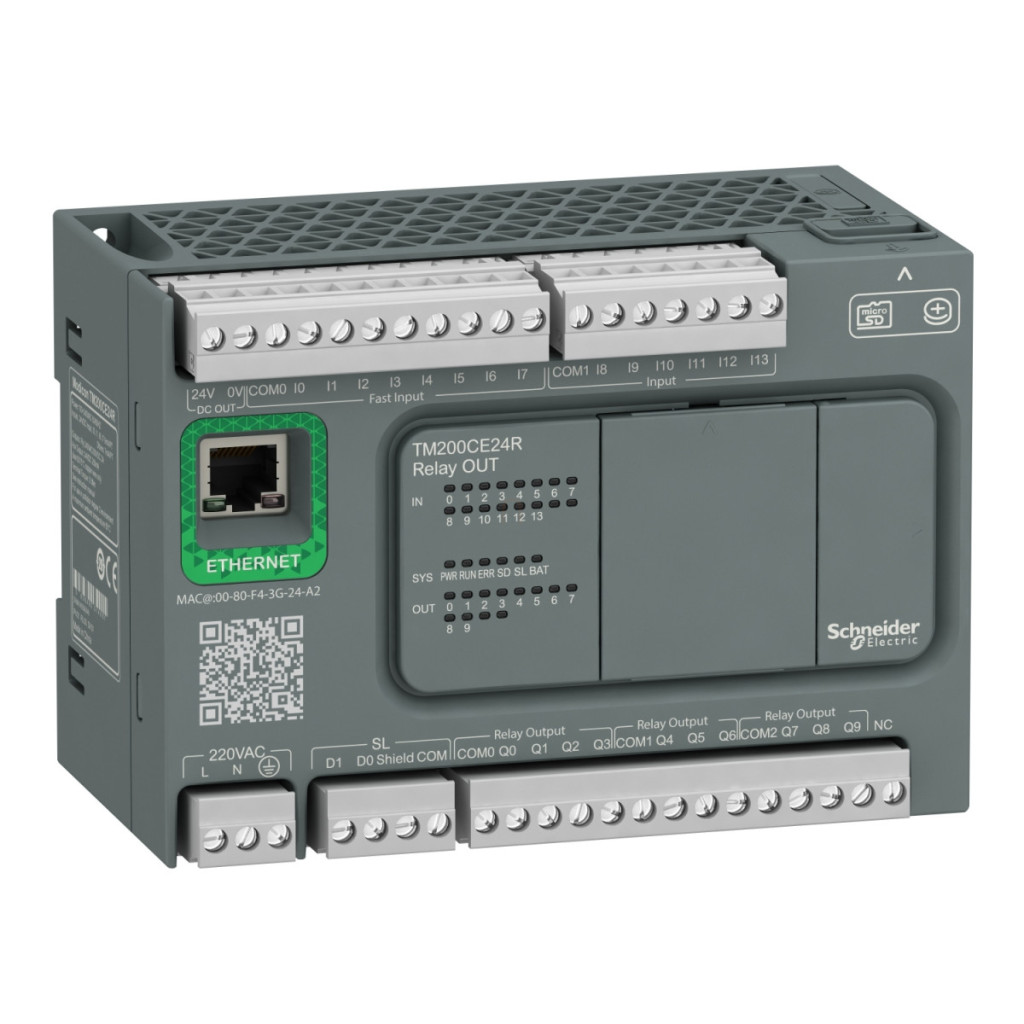

Schneider Electric Modicon Easy M200 TM200CE24R este un controler PLC versatil și ușor de utilizat, ideal pentru o gamă largă de sarcini de automatizare. Acest controler logic are 24 de puncte I/O, ieșiri releu, conectivitate Ethernet și alimentare de 100-240 V c.a., oferind o aplicare flexibilă în diverse medii industriale. Controlerul TM200CE24R are 14 puncte de intrare și 10 puncte de ieșire, permițând controlul eficient al sistemelor complexe. Există diferite tipuri de puncte de intrare: 4 intrări de mare viteză (I0, I1, I6, I7), 4 intrări rapide (I2-I5) și 6 intrări normale (I8-I13). Intrările de 24 V c.c. ale dispozitivului funcționează la 7 mA și acceptă atât logica sink (negativă), cât și logica source (pozitivă), în conformitate cu standardul IEC 61131-2. Cele 10 ieșiri releu (normal deschise) pot funcționa la 24 V CC sau 220 V CA și pot comuta până la 2 A. Timpii de comutare a intrărilor și ieșirilor sunt extrem de rapizi, de numai 5 µs pentru intrările de mare viteză, permițând o sincronizare precisă chiar și în cele mai exigente aplicații. PLC-ul Modicon Easy M200 are opțiuni extinse de comunicare. Portul Ethernet integrat funcționează la 10/100 Mbit/s și acceptă protocolul Modbus TCP/IP. În plus, dispozitivul are două porturi seriale: unul oferă o interfață RS485, iar celălalt oferă o gamă de conexiuni RS232/RS485. Portul USB Mini-B poate fi utilizat pentru programare și diagnosticare. Aceste opțiuni de comunicare fac dispozitivul ideal pentru integrarea în sisteme de rețea și monitorizare la distanță. Controlerul TM200CE24R poate fi extins cu până la 4 module de expansiune I/O, care pot furniza până la 128 de ieșiri discrete pentru ieșiri tranzistor sau 74 de ieșiri discrete pentru ieșiri releu. Controlerul are 512 octeți de memorie flash internă pentru backupul programului și poate fi extins opțional cu un card micro SD de până la 32 GB pentru capacitatea de stocare a datelor. Bateria BR2032 Li-CFx oferă o durată de viață de 5 ani și poate păstra programul până la 3 ani în cazul unei întreruperi de curent. Schneider Electric Modicon Easy M200 TM200CE24R are o serie de caracteristici avansate, cum ar fi un controler PID reglabil care acceptă 14 bucle simultane, contoare de 32 de biți de înaltă precizie și suport pentru diferite tipuri de semnale de control (cuadratură, impuls/direcție, monofazat, CW/CCW). Dispozitivul oferă fiabilitate și durabilitate excepționale, cu până la 20 de milioane de cicluri de comutare pe ieșirile releului. Dimensiunile sale compacte (90 mm x 70 mm x 130 mm) și instalarea ușoară (pe șine sau panouri DIN TH35-15 sau TH35-7,5) sporesc și mai mult valoarea produsului.
Date tehnice Modicon Easy M200 TM200CE24R
Caracteristici principale
Familia de produse: Easy Modicon M200
Tip componentă: Controler logic
Tensiune nominală de alimentare: 100...240 V c.a.
Număr de intrări/ieșiri discrete: 24
Număr de intrări discrete:
I2...I5: 4 intrări rapide
I0, I1, I6, I7: 4 intrări de mare viteză
I8...I13: 6 intrări normale
Număr de ieșiri discrete: 10 relee
Tensiune de intrare: 24 V c.c.
Curent de intrare: 7 mA
Logică de intrare discretă: Tip sink sau source (pozitiv/negativ) 1 conform IEC 61131-2
Tensiune de ieșire: 24 V CC / 220 V c.a.
Curent de ieșire: 2 A
Tip ieșire: Releu, normal deschis
Alimentare și memorie
Consum energie: 52...64 VA la 100...240 V CA (cu I/O maxim)
Număr maxim de module de expansiune I/O: 4 (128 ieșiri discrete pentru versiunea cu tranzistor, 74 ieșiri discrete pentru versiunea cu releu)
Capacitate memorie: 512 octeți de memorie flash internă pentru backupul programului
Stocare date: card micro SD de 32 GB (opțional)
Tip baterie: BR2032 Li-CFx (litiu-carbon monofluorură), durată de viață a bateriei: 5 ani
Timp de backup: 3 ani la 25 °C (în caz de pană de curent)
Performanță și viteză de procesare
Timp de execuție per instrucțiune: 0,3 ms pentru evenimente și sarcini periodice
Timp de execuție per comandă: 0,2 µs Boolean
Timp de execuție a sarcinii evenimentului: timp de răspuns de 60 µs
Deviație ceas: <= 90 s/lună la 25 °C
Opțiuni de comunicare
Tip conexiune integrată:
Port USB cu conector mini B USB 2.0
Conexiune serială neizolată pentru bloc terminal serial 1 și interfață RS485
Conexiune serială neizolată pentru bloc terminal serial 2 și interfață RS232/RS485
Ethernet Modbus TCP/IP Ethernet cu conector RJ45 și 1 port Ethernet cu interfață 10/100BASE-T
Viteză de transmisie:
1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru RS485 cu o lungime a magistralei de 15 m
1,2...115,2 kbit/s (implicit 115,2 kbit/s) lungime de magistrală de 3 m pentru RS232
12 Mbit/s pentru USB
10/100 Mbit/s pentru lungime de magistrală de 100 m pentru Ethernet Modbus TCP/IP
Caracteristici fizice
Grad de protecție IP: IP20 cu capac de protecție
Certificate: CE
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 130 mm
Mediu de funcționare
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și depozitării)
Temperatura ambiantă în timpul funcționării: 0...55 °C (instalare orizontală)
Temperatura ambiantă în timpul depozitării: -25...70 °C
