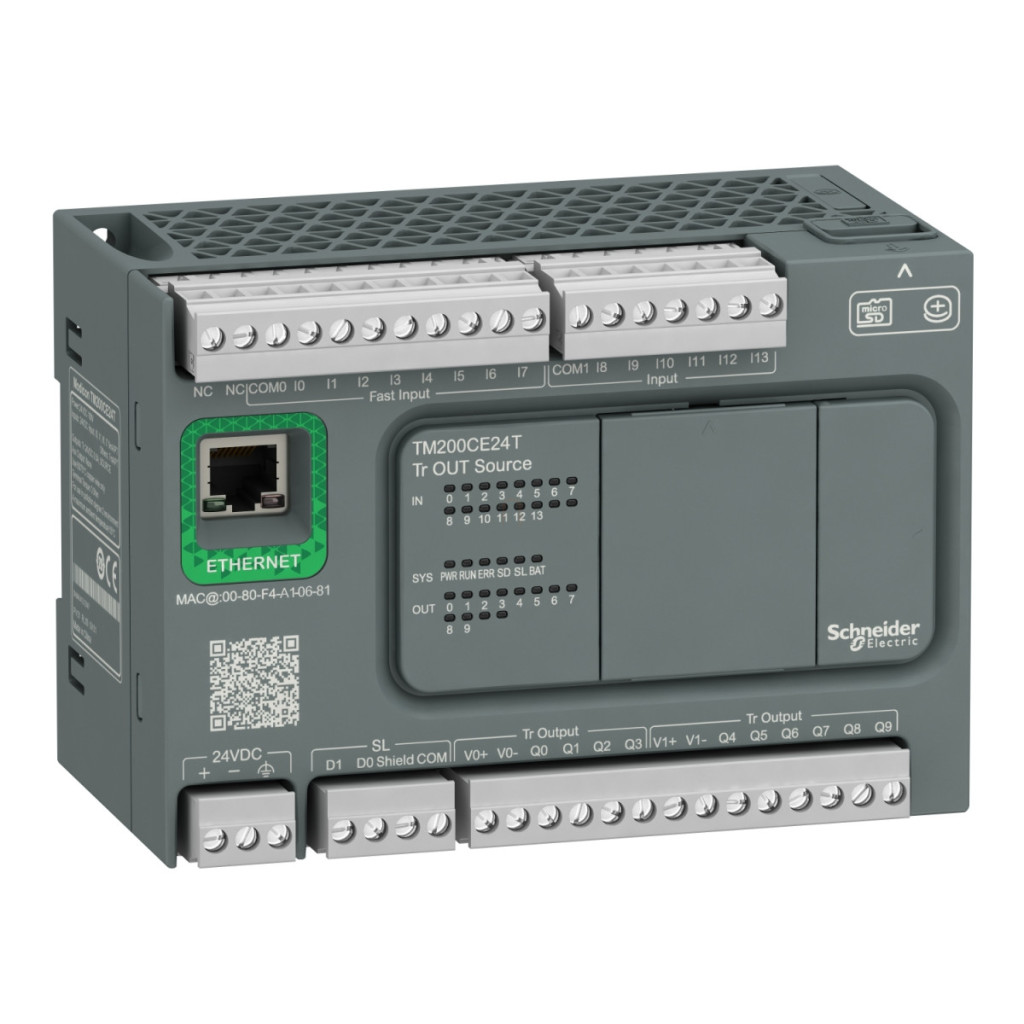

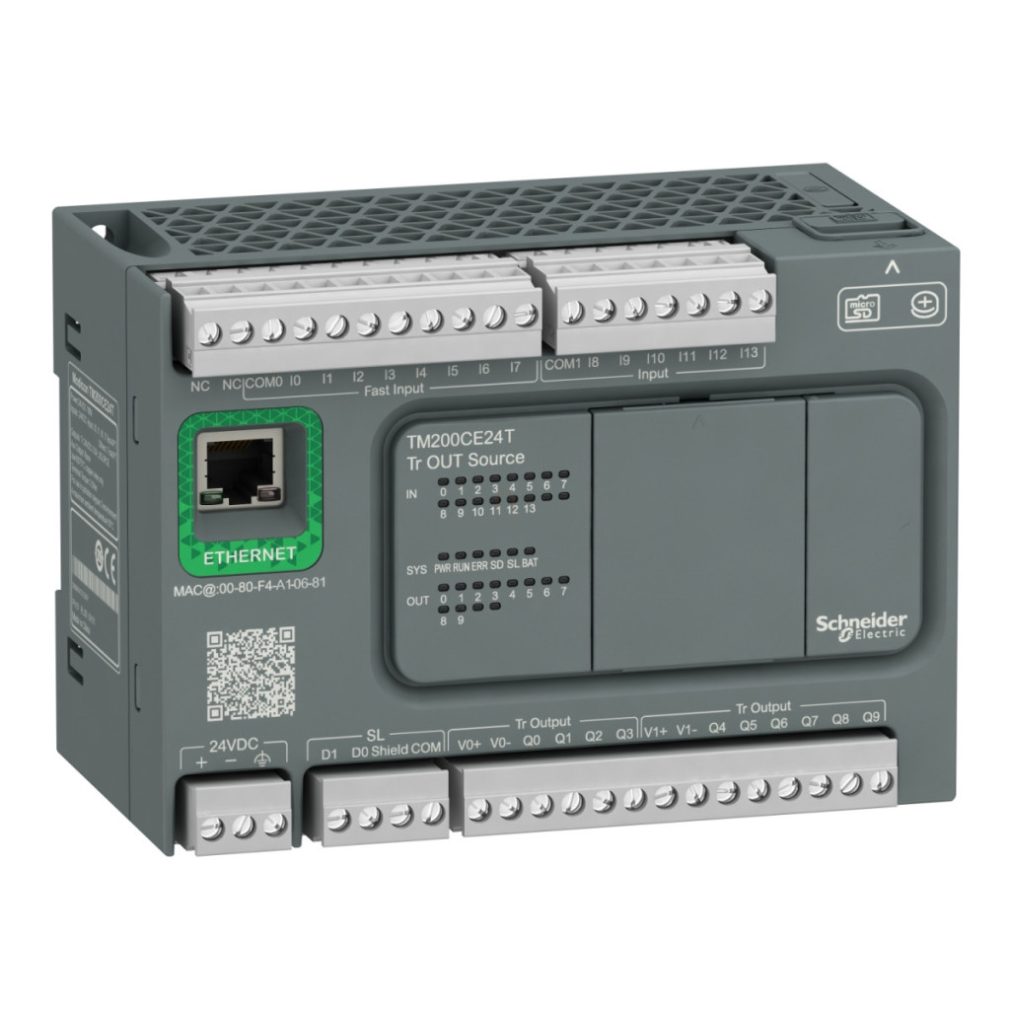

Schneider Electric Modicon Easy M200 TM200CE24T este un PLC (controler logic programabil) versatil și compact, care oferă o soluție ideală pentru sarcini de automatizare de dimensiuni mici și medii. Acest controler logic are 24 de puncte de intrare/ieșire, o conexiune Ethernet încorporată și ieșire de sursă tranzistor, cu o tensiune de alimentare de 24 VCC. TM200CE24T se mândrește cu o configurație de intrare/ieșire extrem de flexibilă. Are un total de 14 puncte de intrare, inclusiv 4 intrări rapide (I2...I5), 4 intrări de mare viteză (I0, I1, I6, I7) și 6 intrări normale (I8...I13). Intrările utilizează tensiune de 24 VCC și funcționează la un curent de 7 mA. Controlerul logic acceptă atât logica sink (negativă), cât și logica source (pozitivă), în conformitate cu IEC 61131-2 Tip 1. Pe partea de ieșire, există 10 ieșiri cu tranzistor, dintre care 2 sunt ieșiri rapide (Q0...Q1) care funcționează în modul PLS/PWM/PTO, iar restul de 8 ieșiri (Q2...Q9) sunt ieșiri standard cu tranzistor. Ieșirile funcționează la 24 VCC și 0,5 A, utilizând logica pozitivă (sursă). Consumul de energie al controlerului este de 16 W la sarcină maximă. Modicon Easy M200 TM200CE24T oferă opțiuni de comunicare extrem de versatile. Are o conexiune Ethernet încorporată care utilizează protocolul Modbus TCP/IP și oferă o viteză de 10/100 Mbit/s până la o distanță de 100 de metri. De asemenea, oferă conexiuni seriale neizolate cu interfețe RS485 și RS232/RS485, precum și un port USB cu un conector mini B USB 2.0. Protocoalele de comunicare includ Modbus TCP/IP client/server, Modbus master/slave RTU/ASCII și SoMachine-Network. Rata de transfer a datelor pentru RS485 este de 1,2...115,2 kbit/s (implicit 115,2 kbit/s) până la o distanță de 15 metri, pentru RS232 este, de asemenea, de 1,2...115,2 kbit/s până la o distanță de 3 metri, 12 Mbit/s pentru USB și 10/100 Mbit/s pentru Ethernet până la o distanță de 100 de metri. Controlerul TM200CE24T are o serie de caracteristici avansate. Pentru sarcini de poziționare, oferă 2 canale în modul PWM/PLS la o frecvență de 100 kHz. Suportă patru tipuri de semnale de control: cuadratură (x1, x2, x4), impuls/direcție, monofazat și CW/CCW, toate la o frecvență de 100 kHz pentru intrări rapide (mod HSC). Funcția de contorizare oferă 4 intrări rapide (în modul HSC) la 100 kHz cu rezoluție de 32 de biți. Controlerul are 512 octeți de memorie flash internă pentru backupul programului și acceptă, de asemenea, un card micro SD opțional de 32 GB. Dispozitivul are, de asemenea, funcții de control inteligente, cum ar fi un controler PID reglabil care poate gestiona până la 14 bucle simultane. Timpii de răspuns sunt extrem de rapizi: 1 ms atât pentru pornire, cât și pentru oprire pentru ieșirile digitale, în timp ce timpul de răspuns pentru intrări variază în funcție de tip, de exemplu, doar 5 μs pentru intrări de mare viteză.
Schneider Electric Modicon Easy M200 - TM200CE24T date tehnice
Caracteristici principale
Tipul produsului: Controler logic (PLC)
Familia de produse: Easy Modicon M200
Tensiune nominală de alimentare: 24 V CC
Număr de intrări/ieșiri: 24
Caracteristici intrări
Număr de intrări: I2...I5: 4 intrări rapide, I0, I1, I6, I7: 4 intrări de mare viteză, I8...I13: 6 intrări normale
Tensiune de intrare: 24 V CC
Curent de intrare: 7 mA
Logică de intrare: tip sink sau source (pozitiv/negativ) 1, conform standardului IEC 61131-2
Timp de răspuns intrare: Intrare de mare viteză (I0, I1, I6, I7): 5 μs pornire, 5 μs oprire, Intrare rapidă (I2...I5): 35 μs pornire, 100 μs oprire, Intrare normală (I8...I13): 35 μs pornire, 100 μs oprire
Impedanță de intrare: 3,3 kOhm
Timp de filtrare reglabil: 0 ms, 3 ms, 12 ms
Caracteristici de ieșire
Număr de ieșiri: Q0...Q1: 2 ieșiri rapide (mod PLS/PWM/PTO), Q2...Q9: 8 ieșiri tranzistor
Tensiune de ieșire: 24 V CC
Curent de ieșire: 0,5 A
Tip ieșire: Tranzistor
Logică de ieșire: Logică pozitivă (sursă)
Timp de răspuns al ieșirii: 1 ms pornire, 1 ms oprire (Q0...Q9)
Frecvență de ieșire: 100 kHz pentru ieșire rapidă (mod PWM/PLS, Q0...Q1)
Curent maxim de scurgere: 0,1 mA pentru ieșiri tranzistor
Cădere maximă de tensiune: <1 V
Curent maxim de ieșire comun: 2 A la COM 0, 3 A la COM 1
Protecție: Protecție la suprasarcină și scurtcircuit la 2 A, resetare automată 1 s
Caracteristici de comunicare
Conectori integrați: Port USB cu conector mini B USB 2.0, Ethernet cu conector RJ45, porturi seriale RS485/RS232 cu blocuri terminale
Viteză de transfer date: RS485: 1,2...115,2 kbit/s (până la 15 m), RS232: 1,2...115,2 kbit/s (până la 3 m), USB: 12 Mbit/s, Ethernet: 10/100 Mbit/s (până la 100 m)
Protocoale de comunicare: USB: SoMachine-Network, Serial: Modbus master/slave - RTU/ASCII sau SoMachine-Network, Ethernet: Modbus TCP/IP client/server
Caracteristici sistem
Capacitate memorie: 512 bytes flash intern pentru backup program
Dispozitiv de stocare date: card micro SD de 32 GB (opțional)
Tip baterie: BR2032 Li-CFx (monofluorură de litiu-carbon), durată de viață: 5 ani
Backup: 3 ani la 25 °C (în caz de pană de curent)
Timp de execuție:0,3 ms pentru 1 KInstrucțiuni pentru evenimente și sarcini periodice
Control PID: Controler PID reglabil pentru până la 14 bucle simultane
Caracteristici mecanice
Dimensiuni (L x Î x A): 130 mm x 90 mm x 70 mm
Protecție: Capac de protecție IP20
Montare: Poate fi montat pe șine sau panouri de tip TH35-15 sau TH35-7.5
Condiții de mediu
Temperatură de funcționare: 0...55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină simetrică, 1 gn la 8,4...150 Hz pe șină simetrică
Rezistență la șocuri: 15 gn pentru până la 11 ms, 30 gn pentru până la 6 ms
Altitudine de funcționare: 0...2000 m
