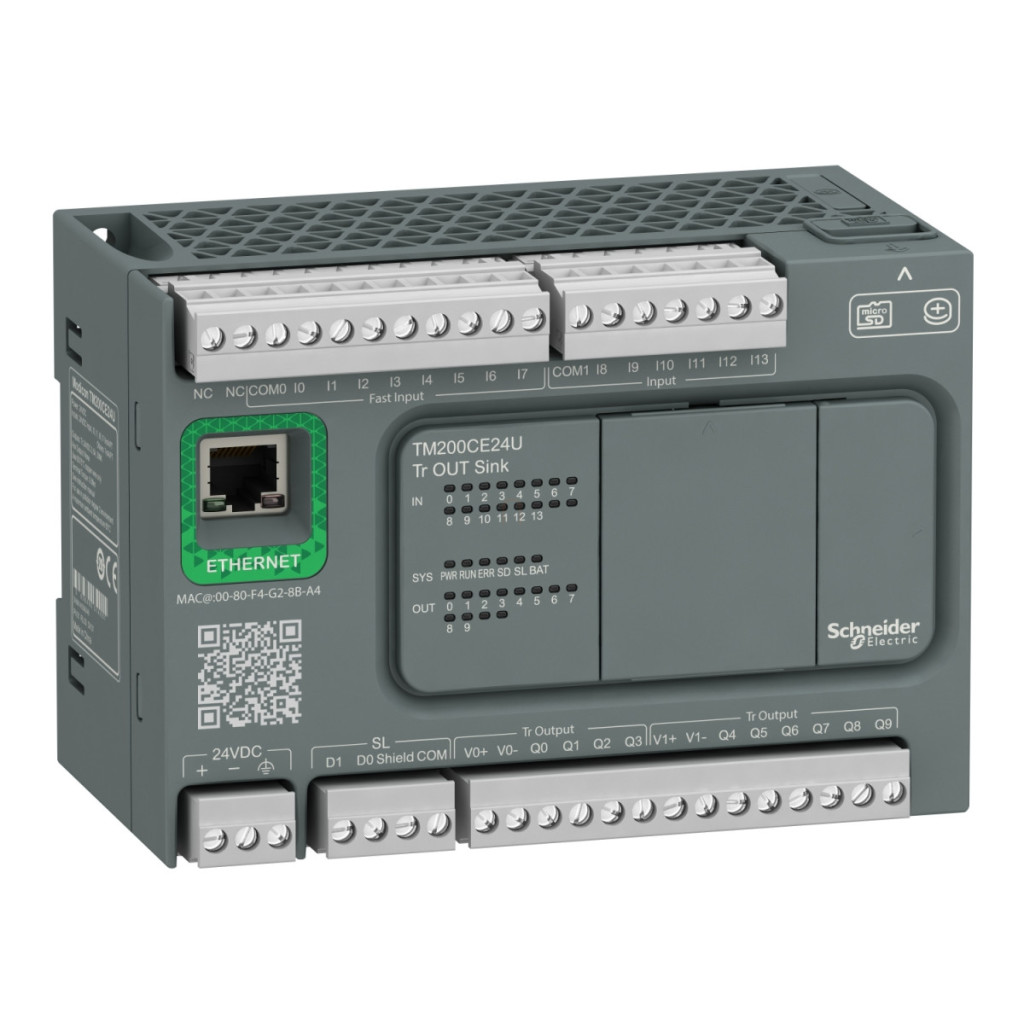

Schneider Electric TM200CE24U este un PLC (controler logic programabil) compact și versatil din gama Easy Modicon M200, ideal pentru sarcini de automatizare de dimensiuni medii. Această unitate de 24 V CC are un total de 24 de intrări și ieșiri digitale, ceea ce o face o alegere excelentă pentru diverse aplicații industriale în care este necesar un control fiabil. O caracteristică specială a controlerului TM200CE24U este structura sa diferențiată de intrări, care permite viteze de procesare diferite: 4 intrări de mare viteză (I0, I1, I6, I7), 4 intrări rapide (I2-I5) și 6 intrări normale (I8-I13). Pe partea de ieșire, există 2 ieșiri rapide cu tranzistor (Q0-Q1) în modul PLS/PWM/PTO cu o frecvență de până la 100 kHz, precum și 8 ieșiri standard cu tranzistor (Q2-Q9). Logica de ieșire este negativă (tip sink) cu o capacitate maximă de încărcare de 0,5 A per ieșire. Acest dispozitiv oferă, de asemenea, o gamă largă de opțiuni de comunicare: are un port Ethernet încorporat cu suport Modbus TCP/IP și o interfață serială RS485/RS232 pentru conexiuni de rețea versatile. Pentru programare este disponibil un conector USB Mini-B. Acest controler poate gestiona până la 14 bucle de control PID simultane, oferind o flexibilitate remarcabilă pentru sarcini complexe de control al proceselor. Funcțiile de poziționare sunt asigurate de două canale PWM/PLS la o frecvență de 100 kHz. Parametrii tehnici ai TM200CE24U sunt remarcabili: are 512 octeți de memorie flash internă pentru backupul programului, care poate fi extinsă cu un card micro SD opțional de 32 GB. Intervalul său de temperatură de funcționare este de 0-55 °C (pentru instalare orizontală), iar dimensiunile sale sunt compacte (90 mm înălțime, 130 mm lățime, 70 mm adâncime), permițând instalarea cu economie de spațiu în medii industriale. Unitatea poate fi montată pe o șină DIN standard TH35-15 sau TH35-7,5 sau pe un panou folosind un kit de montare. Dispozitivul are protecție IP20 când capacul de protecție este montat. Controlerul oferă, de asemenea, funcții avansate cu intrări de contor: 4 intrări rapide în modul HSC (High Speed Counter) la până la 100 kHz, numărare pe 32 de biți, suport pentru diferite tipuri de encodere, inclusiv în cuadratură (x1, x2, x4), impuls/direcție, moduri monofazate și CW/CCW. Izolarea circuitelor de intrare și ieșire și diverse funcții de protecție, cum ar fi protecția la suprasarcină și scurtcircuit la 3,8 A, asigură o funcționare fiabilă pe termen lung în medii industriale. Toate aceste caracteristici fac din controlerul Schneider Electric TM200CE24U o alegere excelentă pentru utilizatorii care au nevoie de un controler fiabil, versatil și ușor de programat pentru sarcini de automatizare de complexitate medie.
Schneider Electric Modicon Easy M200 - TM200CE24U - PLC, 24 I/O1xRS485, 1xEthernet, ieșire tranzistor (sink), 24 VCC date tehnice
Date de bază
Familia de produse: Easy Modicon M200
Tipul produsului sau componentei: Controler logic
Tensiune nominală de alimentare: 24 V DC
Număr de intrări/ieșiri digitale: 24
Intrări
Număr de intrări digitale:
I2...I5: 4 intrări rapide
I0, I1, I6, I7: 4 intrări de mare viteză
I8...I13: 6 intrări normale
Tensiune de intrare digitală: 24 V
Tip tensiune de intrare digitală: DC
Curent de intrare digitală: 7 mA per intrare
Logică de intrare digitală: Tip sink sau source (pozitiv/negativ) 1 conform IEC 61131-2
Ieșiri
Număr de ieșiri digitale:
Q0...Q1: 2 ieșiri rapide (mod PLS/PWM/PTO)
Q2...Q9: 8 ieșiri tranzistor
Tensiune ieșire digitală: 24 V CC
Curent ieșire digitală: 0,5 A
Tip ieșire digitală: Tranzistor
Logică ieșire digitală: Logică negativă (sink)
Date privind alimentarea
Consum de energie: 10 W la 24 V CC (cu I/O maxim)
Curent comun maxim de ieșire: 2 A la COM 0, 3 A la COM 1
Frecvență de ieșire: 100 kHz pe ieșiri rapide (mod PWM/PLS) pe terminalele Q0...Q1
Comunicare
Tip conexiune integrată:
Port USB cu conector mini B USB 2.0
Legătură serială neizolată cu 1 conector bloc terminal și interfață RS485
Legătură serială neizolată cu 2 conectori bloc terminal și interfață RS232/RS485
Ethernet Modbus TCP/IP cu conector RJ45 și 1 port Ethernet cu interfață 10/100BASE-T
Legătură serială izolată cu 2 conectori terminali și interfață RS485
Caracteristici fizice
Înălțime: 90 mm
Lățime: 130 mm
Adâncime: 70 mm
Grad de protecție IP: IP20 cu capac de protecție
