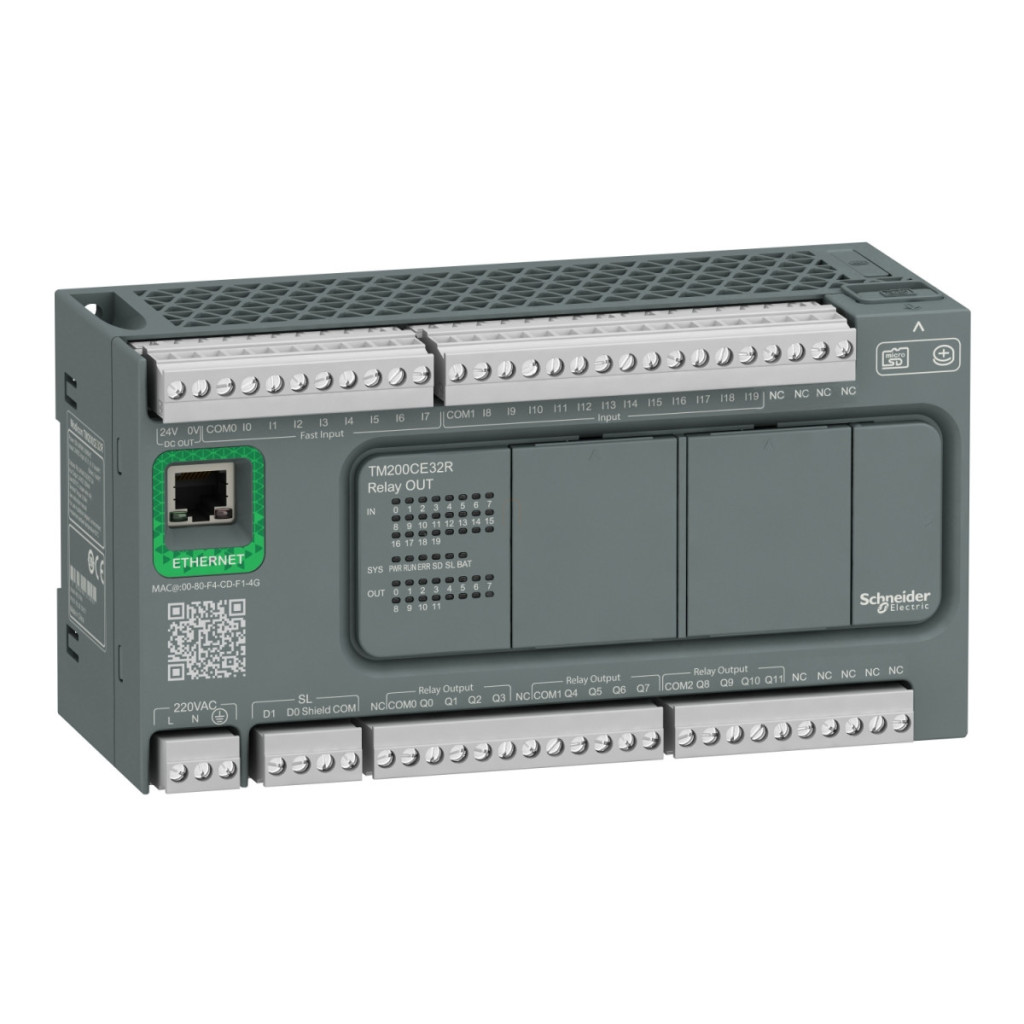

Schneider Electric Modicon Easy M200 - TM200CE32R - PLC, 32 I/O1xRS485, 1xEthernet, ieșire releu, 230 VAC date tehnice
Date de bază
Familia de produse: Easy Modicon M200
Tipul produsului sau al componentei: Controler logic (PLC)
Tensiune nominală de alimentare: 100...240 V AC
Număr de intrări/ieșiri discrete: 32
Caracteristici de intrare și ieșire
Număr de intrări discrete: 20 (4 intrări de mare viteză: I2...I5, 4 intrări de mare viteză: I0, I1, I6, I7, 12 intrări normale: I8...I19)
Număr de ieșiri discrete: 12 relee
Tensiune de intrare discretă: 24 V c.c.
Curent de intrare discret: 7 mA pentru intrări normale, 7 mA pentru intrări rapide, 9 mA pentru intrări de mare viteză
Logică de intrare discretă: Tip sink sau source (pozitiv/negativ) 1 conform IEC 61131-2
Tensiune ieșire discretă: 24 V c.c., 220 V c.a.
Curent ieșire discretă: 2 A pentru ieșiri releu
Tip ieșire discretă: Releu, normal deschis
Consum energie: 55...66 VA la 100...240 V CA (la I/O maxim)
Funcții de comunicare
Conexiune integrată: port USB cu conector mini B USB 2.0, conexiune serială neizolată (serial 1) cu conector bloc terminal și interfață RS485, conexiune serială neizolată (serial 2) cu conector bloc terminal și interfață RS232/RS485, conector bloc terminal conexiune serială izolată (serial 2) și interfață RS485
Viteză de transmisie: 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime a magistralei de 15 m cu RS485, 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime a magistralei de 3 m cu RS232, 12 Mbit/s cu USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Caracteristici fizice
Dimensiuni: 90 mm (înălțime) x 175 mm (lățime) x 70 mm (adâncime) Greutate netă: 0,504 kg Protecție IP: IP20 cu capac de protecție Temperatură de funcționare: 0...55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină simetrică, 1 gn la 8,4...150 Hz pe șină simetrică, 3,5 mm la 5...8,7 Hz pentru montare pe panou, 2 gn la 8,7....150 Hz pe montare pe panou
Caracteristici speciale
Capacitate de memorie: 512 octeți flash intern pentru backup program
Dispozitiv de stocare date: card micro SD de 32 GB (opțional)
Tip baterie: BR2032 Li-CFx (monofluorură de litiu-carbon), durată de viață a bateriei: 5 ani
Timp de backup: 3 ani la 25 °C (când alimentarea cu energie electrică este întreruptă)
Timp de execuție pentru 1 KInstrucție: 0,3 ms pentru evenimente și sarcini periodice
Timp de execuție per instrucțiune: 0,2 µs Boolean
Timp de execuție a sarcinii evenimentului: timp de răspuns de 60 µs
Deviație ceas: <= 90 s/lună la 25 °C
Buclă de control: Controler PID reglabil pentru până la 14 bucle simultane Număr de intrări de numărare: 4 intrări rapide (mod HSC) la 100 kHz 32 biți
