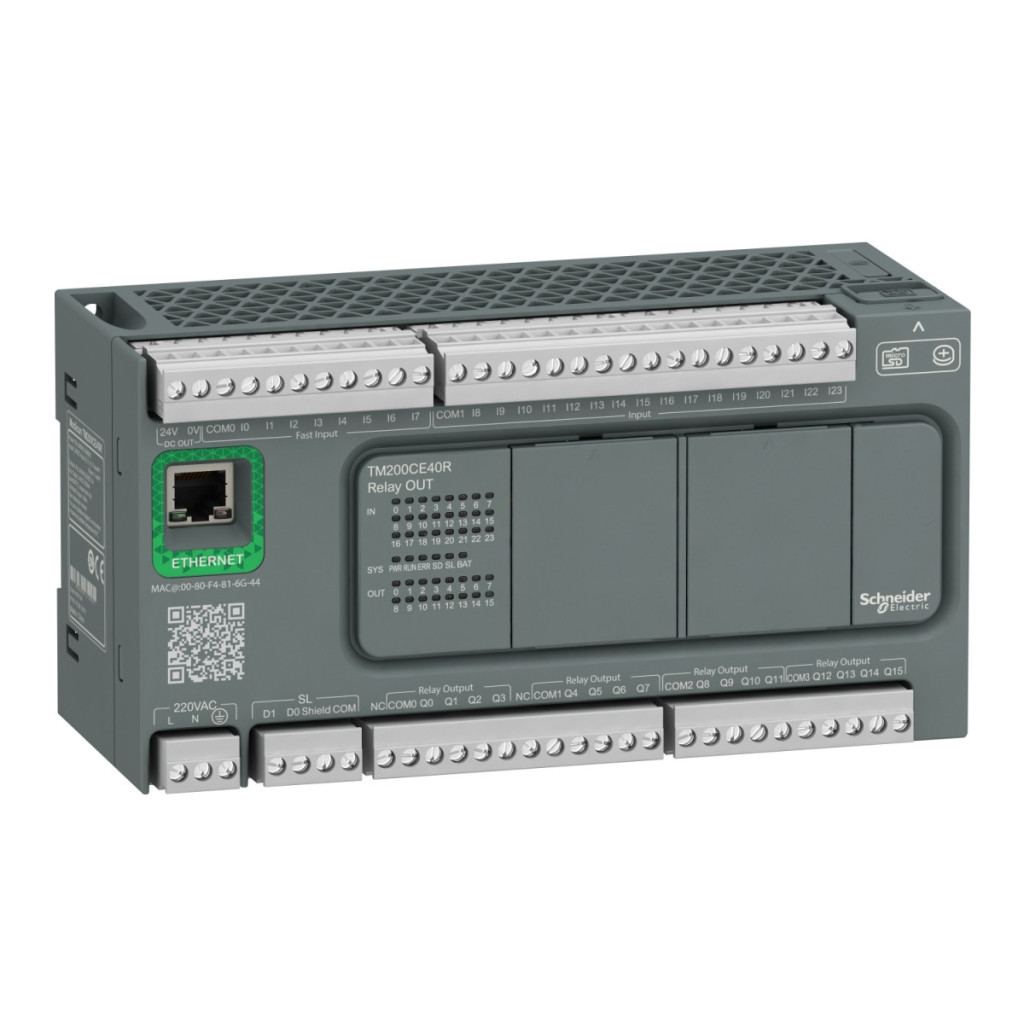

TM200CE40R, parte a seriei Modicon Easy M200 de la Schneider Electric, este un controler logic (PLC) de înaltă performanță, ideal pentru sarcini de automatizare de complexitate medie. Acest model cu 40 de intrări/ieșiri dispune de conectivitate Ethernet și ieșiri releu, fiind alegerea perfectă pentru utilizarea în medii industriale moderne. TM200CE40R se distinge de concurenții săi prin configurația flexibilă a intrărilor și ieșirilor. Oferă un total de 24 de intrări discrete, care pot fi împărțite în diferite tipuri: 4 intrări rapide (I2-I5), 4 intrări de mare viteză (I0, I1, I6, I7) și 16 intrări normale (I8-I23). Pe partea de ieșiri, există 16 ieșiri releu cu contacte normal deschise. Aceste relee funcționează la 24 V CC sau 220 V CA cu un curent nominal de 2 A, îndeplinind astfel cerințele majorității sarcinilor de control. Controlerul funcționează cu o tensiune de alimentare de 100-240 V c.a., ceea ce sporește flexibilitatea instalării în diverse medii industriale. TM200CE40R excelează în ceea ce privește opțiunile de comunicare: are un port Ethernet încorporat cu protocol Modbus TCP/IP, care permite integrarea în rețea și accesul de la distanță. De asemenea, este echipat cu conexiuni seriale neizolate (RS485, RS232/RS485), care pot funcționa în modul Modbus master/slave sau cu protocolul SoMachine-Network. Programarea și diagnosticarea pot fi efectuate prin conectorul mini B USB 2.0. Vitezele de comunicare sunt impresionante: Ethernet 10/100 Mbit/s, USB 12 Mbit/s, în timp ce liniile seriale pot fi setate între 1,2 și 115,2 kbit/s. PLC-ul TM200CE40R are 512 octeți de memorie flash internă, suficientă pentru salvarea programelor, și poate fi extins cu un card micro SD opțional de 32 GB. Bateria cu litiu BR2032 din controler oferă o durată de viață de 5 ani și poate păstra datele timp de 3 ani în cazul unei întreruperi de curent. Performanța de procesare este, de asemenea, remarcabilă: timpul de execuție este de 0,3 ms pentru o instrucțiune de 1K, în timp ce timpul de execuție pentru instrucțiunile booleene este de numai 0,2 μs. Intrările rapide sunt capabile să efectueze sarcini de numărare la o frecvență de 100 kHz, suportând modurile cuadratură (x1, x2, x4), impuls/direcție, monofazat și CW/CCW.
Date tehnice Modicon Easy M200 TM200CE40R
Caracteristici generale
Familia de produse: Easy Modicon M200
Tipul produsului: Controler logic (PLC)
Tensiune nominală de alimentare: 100...240 V c.a.
Frecvența rețelei: 50/60 Hz
Consum de energie: 59...69 VA la 100...240 V c.a. (la I/O maxim)
Curent de pornire: 50 A
Intrări și ieșiri
Număr de I/O discrete: 40
Intrări discrete: 24 intrări - I0, I1, I6, I7 (4 de mare viteză), I2...I5 (4 rapide), I8...I23 (16 normale)
Tensiune de intrare discretă: 24 V c.c.
Curent de intrare discret: 7 mA
Logică de intrare: Tip sink sau source (pozitiv/negativ) 1 conform IEC 61131-2
Impedanță de intrare: 3,3 kOhm
Ieșiri discrete: 16 relee (normal deschise)
Tensiune de ieșire: 24 V CC / 220 V CA
Curent de ieșire: 2 A
Curent maxim per grup de ieșiri: 4 A
Comunicare
Opțiuni de conectare integrate:
- Port USB cu conector mini B USB 2.0
- Legătură serială neizolată 1 - Interfață RS485
- Legătură serială neizolată 2 - Interfață RS232/RS485
- Ethernet Modbus TCP/IP - Conector RJ45, 10/100BASE-T
Viteză de transmisie:
- Port serial: 1,2...115,2 kbit/s (implicit: 115,2 kbit/s)
- USB: 12 Mbit/s
- Ethernet: 10/100 Mbit/s
Performanță
Capacitate memorie: 512 octeți flash intern pentru stocarea programelor
Stocare date: card micro SD de 32 GB (opțional)
Tip baterie: BR2032 Li-CFx (monofluorură de litiu-carbon), durată de viață: 5 ani
Backup: 3 ani la 25 °C (în caz de pană de curent)
Timp de execuție: 0,3 ms per instrucțiune 1K
Timp de execuție a instrucțiunii: 0,2 μs Boolean
Timp de răspuns la sarcinile evenimentului: 60 μs
Caracteristici suplimentare
Bucle de control: 14 bucle simultane cu control PID reglabil
Intrări contor: 4 intrări rapide (mod HSC) la 100 kHz, 32 biți
Durată de viață mecanică: 20.000.000 de cicluri pentru ieșirea releului
Durată de viață electrică: 100.000 de cicluri AC-12, 240 V, 480 VA, rezistiv
Sarcina minimă: 10 mA 5 V CC pentru ieșirea releului
Date mecanice
Protecție: IP20 cu capac de protecție
Montare: șină sau panou TH35-15/TH35-7.5
Dimensiuni (L x l x H): 90 x 70 x 175 mm
Condiții de mediu
Temperatură de funcționare: 0...55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens
Rezistență la șocuri: 15 gn timp de 11 ms, 30 gn timp de 6 ms
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz, 1 gn la 8,4...150 Hz (șină simetrică)
