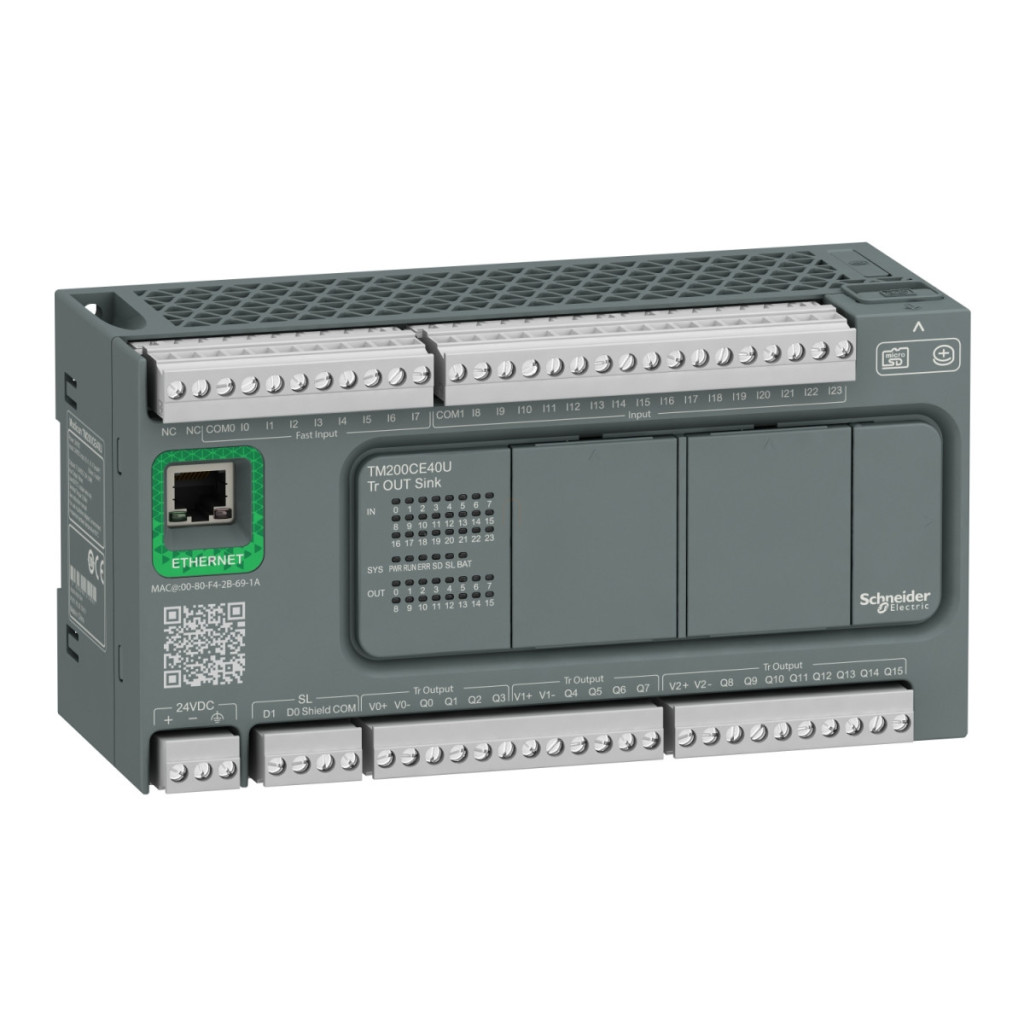

Controlerul logic programabil (PLC) Schneider Electric TM200CE40U face parte din familia de produse Easy Modicon M200, care oferă un raport excelent calitate-preț în domeniul automatizării industriale. Această unitate de control compactă cu 40 de intrări/ieșiri este alegerea ideală pentru automatizarea mașinilor și echipamentelor de dimensiuni mici și medii, unde funcționarea fiabilă și opțiunile de comunicare flexibile sunt importante. Unitatea TM200CE40U funcționează cu o sursă de alimentare de 24 V c.c. și are 40 de puncte de intrare/ieșire discrete. Pe partea de intrare, există 4 intrări rapide (I2...I5), 4 intrări de mare viteză (I0, I1, I6, I7) și 16 intrări normale (I8...I23). Partea de ieșire are 2 ieșiri rapide cu tranzistor (Q0...Q1) care pot funcționa în modul PLS/PWM/PTO, precum și 14 ieșiri suplimentare cu tranzistor (Q2...Q15). Tipul de ieșire este logica negativă (sink), care este un mod de comutare utilizat frecvent în mediile industriale. Intrările funcționează la 24 V CC cu un consum de curent de 7 mA și pot fi utilizate atât în configurații sink, cât și source (pozitive/negative), în conformitate cu IEC 61131-2 Tip 1. Ieșirile furnizează un curent de 0,5 A la 24 V CC. Dispozitivul are capacități de comunicare remarcabile, inclusiv un port Ethernet care acceptă protocolul Modbus TCP/IP și un port serial RS485 neizolat care poate utiliza protocoalele Modbus master/slave - RTU/ASCII sau SoMachine-Network. Ca opțiune suplimentară, este disponibil un port USB cu conector mini B USB 2.0 pentru programare, precum și un al doilea port serial care oferă o interfață RS232/RS485. Viteza de transfer a datelor este de 1,2-115,2 kbit/s (implicit 115,2 kbit/s) pe porturile seriale, 12 Mbit/s pe portul USB și 10/100 Mbit/s pe interfața Ethernet. Distanța maximă de cablare este de 100 m pentru Ethernet, 15 m pentru portul serial RS485 și 3 m pentru RS232. Controlerul oferă o serie de funcții avansate, cum ar fi un controler PID reglabil cu până la 14 bucle simultane, funcții de poziționare în modul PWM/PLS pe 2 canale la 100 kHz și diverse moduri de numărare (cuadratură, impuls/direcție, monofazat, CW/CCW) la viteze de până la 100 kHz pe intrările rapide (modul HSC). Capacitatea de memorie este de 512 octeți de memorie flash internă pentru backupul programului, iar pentru stocarea datelor se poate utiliza opțional un card micro SD de 32 GB. Dispozitivul este echipat cu o baterie BR2032 Li-CFx (litiu-monofluorură de carbon) cu o durată de viață de 5 ani, care asigură păstrarea datelor timp de 3 ani la 25 °C în cazul unei întreruperi de curent.
Schneider Electric Modicon Easy M200 - TM200CE40U - PLC, 40 I/O1xRS485, 1xEthernet, ieșire tranzistor (sink), 24 VCC date tehnice
Caracteristici principale
Familia de produse: Easy Modicon M200
Tipul produsului: Controler logic (PLC)
Tensiune de alimentare: 24 V DC
Număr de intrări/ieșiri discrete: 40
Număr de intrări: I2...I5: 4 intrări rapide, I0, I1, I6, I7: 4 intrări de mare viteză, I8...I23: 16 intrări normale
Număr de ieșiri: Q0...Q1: 2 ieșiri rapide (în modul PLS/PWM/PTO), Q2...Q15: 14 ieșiri tranzistor
Tensiune de intrare: 24 V CC
Curent de intrare: 7 mA
Logică de intrare:tip sink sau source (pozitiv/negativ) 1 conform IEC 61131-2
Tensiune de ieșire: 24 V CC
Curent de ieșire: 0,5 A
Tip ieșire: Tranzistor
Logică de ieșire: Logică negativă (sink)
Consum de energie: 10 W la 24 V CC (la I/O max.)
Date suplimentare
Număr maxim de module de expansiune I/O: 4 cu 64 ieșiri discrete pentru ieșire releu, 4 cu 144 ieșiri discrete pentru ieșire tranzistor
Limite tensiune de alimentare: 20,4...28,8 V
Curent de pornire: 35 A
Tensiune garantată pentru starea 1: >= 15 V la intrare
Tensiune garantată pentru starea 0: <= 5 V la intrare Impedanță de intrare: 3,3 kOhm Timp de răspuns: 1 ms pornire, terminale Q0...Q15 (ieșire), 1 ms oprire, terminale Q0...terminale Q15 (ieșire), 5 µs oprire, terminale I0, I1, I6, I7 (intrare de mare viteză), 5 µs pornire, terminale I0, I1, I6, I7 (intrare de mare viteză), 100 µs oprire, terminale I2...I5 (intrare rapidă), 35 µs pornire, I2...I5 (intrare rapidă), 100 µs oprire, I8...I13 (intrare normală), 35 µs pornire, I8...terminale I13 (intrare normală), 125 µs oprit, terminale I14...I23 (intrare normală), 55 µs pornit, I14...terminale I23 (intrare normală)
Caracteristici de comunicare
Tip conexiune încorporată: port USB cu conector mini B USB 2.0, conexiune serială neizolată (SL1) cu conector bloc terminal și interfață RS485, Conexiune serială neizolată (SL2) cu conector bloc terminal și interfață RS232/RS485, Ethernet Modbus TCP/IP cu conector RJ45 și 1 port Ethernet cu interfață 10/100BASE-T
Viteză de transmisie: 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru RS485 cu o lungime a magistralei de 15 m, 1,2...115,2 kbit/s (implicit 115,2 kbit/s) lungime de magistrală de 3 m pentru RS232, 12 Mbit/s pentru USB, 10/100 Mbit/s pentru lungime de magistrală de 100 m pentru Ethernet Modbus TCP/IP
Protocoale port de comunicație: Port USB: USB - SoMachine-Network, Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network, Ethernet Modbus TCP/IP: Modbus TCP/IP client/server
Caracteristici mecanice și de mediu
Grad de protecție IP: IP20 cu capac de protecție
Metodă de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 sau kit de montare pe panou conform IEC 60715
Dimensiuni (miez x adâncime x lățime): 90 mm x 70 mm x 175 mm
Temperatura ambiantă de funcționare: 0...55 °C (instalare orizontală)
Temperatura ambiantă de depozitare: -25...70 °C
