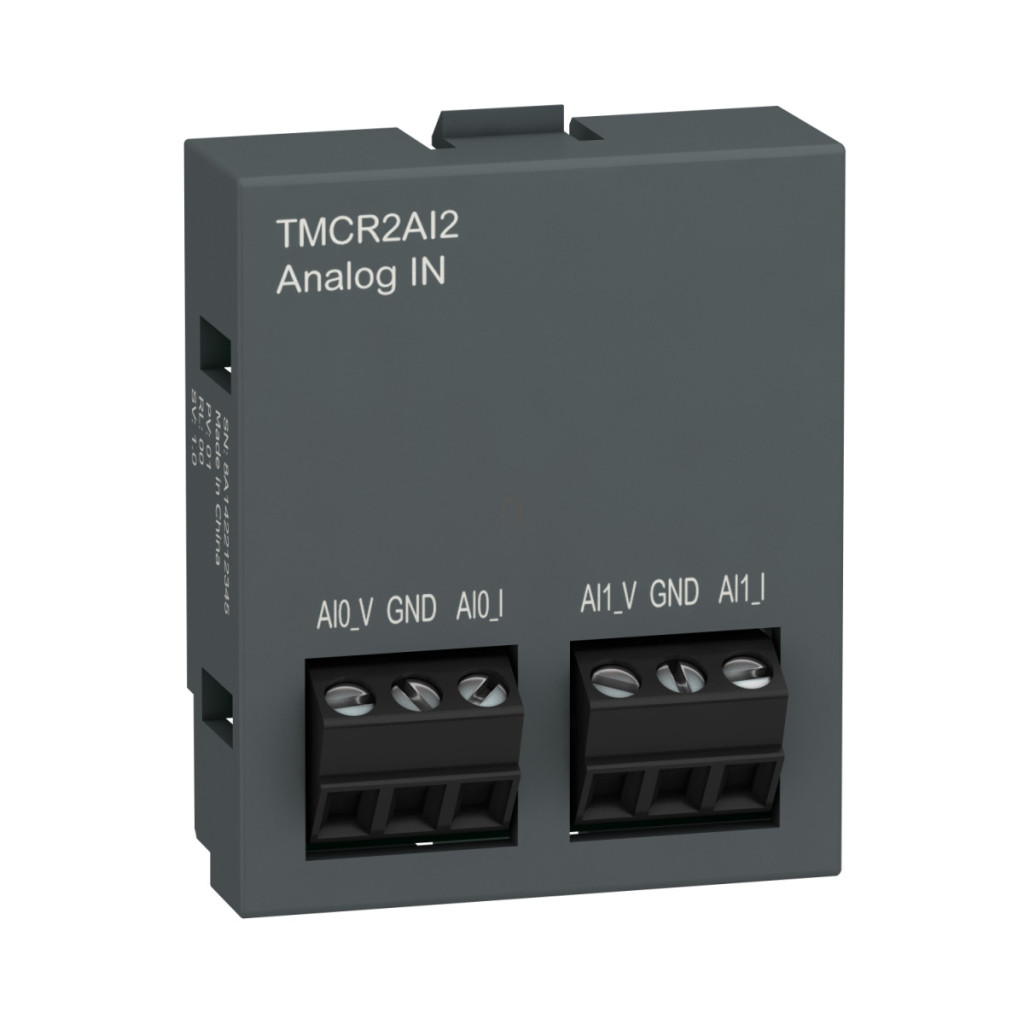

Cartușul de intrare analogică Schneider Electric TMCR2AI2 pentru seria PLC Modicon Easy M200 este o soluție excelentă pentru sistemele de automatizare industrială care necesită procesarea semnalelor analogice. Acest modul compact oferă două canale de intrare analogice, oferind o flexibilitate excepțională pentru o varietate de aplicații în medii industriale, fie pentru optimizarea proceselor de fabricație, fie pentru monitorizarea sistemelor. Una dintre cele mai importante caracteristici ale versatilității cartușului de intrare analogică TMCR2AI2 este suportul pentru mai multe tipuri de semnale. Acesta poate accepta semnale de curent de 0-20 mA și 4-20 mA, precum și semnale de tensiune de 0-10 V, permițând conectarea la aproape orice dispozitiv de măsurare sau senzor industrial. Rezoluția de 12 biți asigură o măsurare de înaltă precizie, ceea ce este esențial pentru aplicațiile care necesită un control precis. Capacitățile sale excelente de procesare a semnalului sunt îmbunătățite și mai mult de o precizie de +/- 0,1% din scala completă la 25 °C și o eroare de precizie absolută de +/- 1% din scala completă pe întreaga gamă de funcționare. Parametrii tehnici ai modulului Schneider Electric TMCR2AI2 sunt impresionanți. Timpul de conversie de 20 ms și perioada de eșantionare de 10 ms asigură timpi de răspuns rapizi la semnalele de proces în schimbare. Valoarea LSB este definită cu precizie: 2,44 mV în intervalul de tensiune 0-10 V, 4,88 µA în intervalul de curent 0-20 mA și 3,91 µA în intervalul 4-20 mA. Modulul oferă o repetabilitate excelentă (+/- 0,5% FS), o neliniaritate redusă (+/- 0,01% FS) și o diafonie minimă (<= 1 LSB). Deriva de temperatură este de numai +/- 0,02% FS/°C, ceea ce garantează o funcționare stabilă chiar și în condiții de mediu în schimbare. Impedanța de intrare este <= 250 Ohm pentru intrarea de curent și >= 1 MOhm pentru intrarea de tensiune. Dispozitivul poate tolera, de asemenea, suprasarcină continuă: până la 13 V pentru intrarea de tensiune și până la 40 mA pentru intrarea de curent. Cartușul TMCR2AI2 este ușor de instalat și de utilizat. Conexiunea electrică este asigurată de 3 blocuri terminale cu 2 șuruburi de 1,5 mm² cu pas de 3,81 mm. Lungimea maximă a cablurilor ecranate, cu perechi răsucite, nu trebuie să depășească 30 de metri. Dimensiunile sale compacte (41 mm înălțime, 15 mm adâncime, 35 mm lățime) și greutatea redusă de numai 0,012 kg îl fac ideal pentru utilizarea în spații înguste. Modulul nu are izolare galvanică între intrările analogice și logica internă, ceea ce trebuie luat în considerare în timpul proiectării. Imunitatea la microîntreruperi este de 10 ms, ceea ce crește fiabilitatea sistemului chiar și în cazul unor probleme temporare de alimentare cu energie electrică. Compatibilitatea perfectă cu PLC-ul Easy Modicon M200 garantează integrarea fără probleme în sistemele de automatizare existente.
Schneider Electric Modicon Easy M200 - TMCR2AI2 - Modul de expansiune TMC, date tehnice 2AI
Caracteristici generale
Tipul produsului: Cartuș de intrare analogică
Familia de produse: Easy Modicon M200
Compatibilitate: Easy Modicon M200
Număr de intrări analogice: 2
Caracteristici intrare analogică
Tip intrare analogică: curent 4...20 mA, curent 0...20 mA, tensiune 0...10 V
Rezoluție: 12 biți
Valoare LSB: 2,44 mV (0...10 V tensiune), 4,88 µA (0...20 mA curent), 3,91 µA (4...20 mA curent)
Timp de conversie: 20 ms
Perioadă de eșantionare: 10 ms
Eroare de precizie absolută: +/- 0,1% din scala completă la 25 °C, +/- 1% din scala completă
Deriva de temperatură: +/- 0,02% FS/°C
Precizie repetabilitate: +/- 0,5% FS
Nelinearitate: +/- 0,01% FS
Diafonie: <= 1 LSB
Caracteristici de conectare
Cablare: Cablu cu perechi răsucite, ecranat
Conexiune electrică: Bloc terminal cu 2 șuruburi de 3 x 1,5 mm² cu pas de 3,81 mm
Lungime maximă a cablului: < 30 m pentru intrări (cu cablu cu perechi răsucite, ecranat)
Izolarea: Fără izolație între intrarea analogică și logica internă
Caracteristici fizice
Înălțime: 41 mm
Adâncime: 15 mm
Lățime: 35 mm
Caracteristici electrice
Supraîncărcare continuă admisibilă: 13 V (pentru intrarea de tensiune), 40 mA (pentru intrarea de curent)
Impedanță de intrare: <= 250 Ohmi (curent), >= 1 MOhm (tensiune)
Imunitate la microîntreruperi: 10 ms
