Placa de expansiune analogică I/O TMCR2AM3, parte a familiei de produse Easy Modicon M200, oferă o soluție excelentă pentru gestionarea semnalelor analogice precise în automatizarea industrială. Acest modul compact are 2 intrări analogice și 1 ieșire analogică, permițând sistemelor de control bazate pe PLC să recepționeze și să transmită diverse semnale analogice în timpul controlului procesului. Modulul TMCR2AM3 oferă o flexibilitate excepțională în ceea ce privește tipurile de semnale. Cele două intrări analogice pot recepționa mai multe tipuri de semnale: suportă semnale de curent de 4-20 mA și 0-20 mA, precum și semnale de tensiune de 0-10 V și 0-5 V. În mod similar, ieșirea analogică poate furniza semnale în aceleași intervale de semnal. Această versatilitate îi permite să funcționeze fără probleme cu o varietate de senzori și actuatoare. Rezoluția de 16 biți a intrărilor și ieșirilor analogice permite o procesare și un control extrem de precis al semnalului. Rezoluția de 16 biți asigură detectarea modificărilor subtile ale semnalului și furnizarea de semnale de ieșire precise, ceea ce este esențial pentru aplicații critice în care precizia este un factor cheie. Modulul are parametri tehnici excelenți care garantează o funcționare fiabilă. Valoarea LSB (bitul cel mai puțin semnificativ) este ajustată la diferite intervale de semnal: 2 μA pentru tensiune 0-5 V și curent 4-20 mA, 2 μA pentru tensiuni de 0-10 V și curenți de 0-20 mA, și 1 mV pentru curenți de 0-20 mA și tensiuni de 0-5 V, precum și combinații de curenți de 4-20 mA și tensiuni de 0-10 V. Timpul de conversie este de numai 2 ms, timpul de eșantionare este de 1 ms, iar timpul de stabilizare este de 40 ms, ceea ce permite timpi de răspuns rapizi în procesele de control. Eroarea de precizie absolută este de +/- 1% pe întreaga scală la o temperatură de 55 °C, iar modulul oferă un parametru de diafonie de 80 dB. Valorile de impedanță sunt, de asemenea, optimizate: impedanța de intrare este ≤ 250 Ohm pentru curent și ≥ 1 MOhm pentru tensiune, în timp ce impedanța de sarcină de ieșire trebuie să fie între ≤ 500 Ohm și ≥ 2 kOhm. Modulul este rezistent la suprasarcină, cu o suprasarcină continuă admisibilă de 40 mA pentru sursele de curent și 30 V pentru sursele de tensiune.

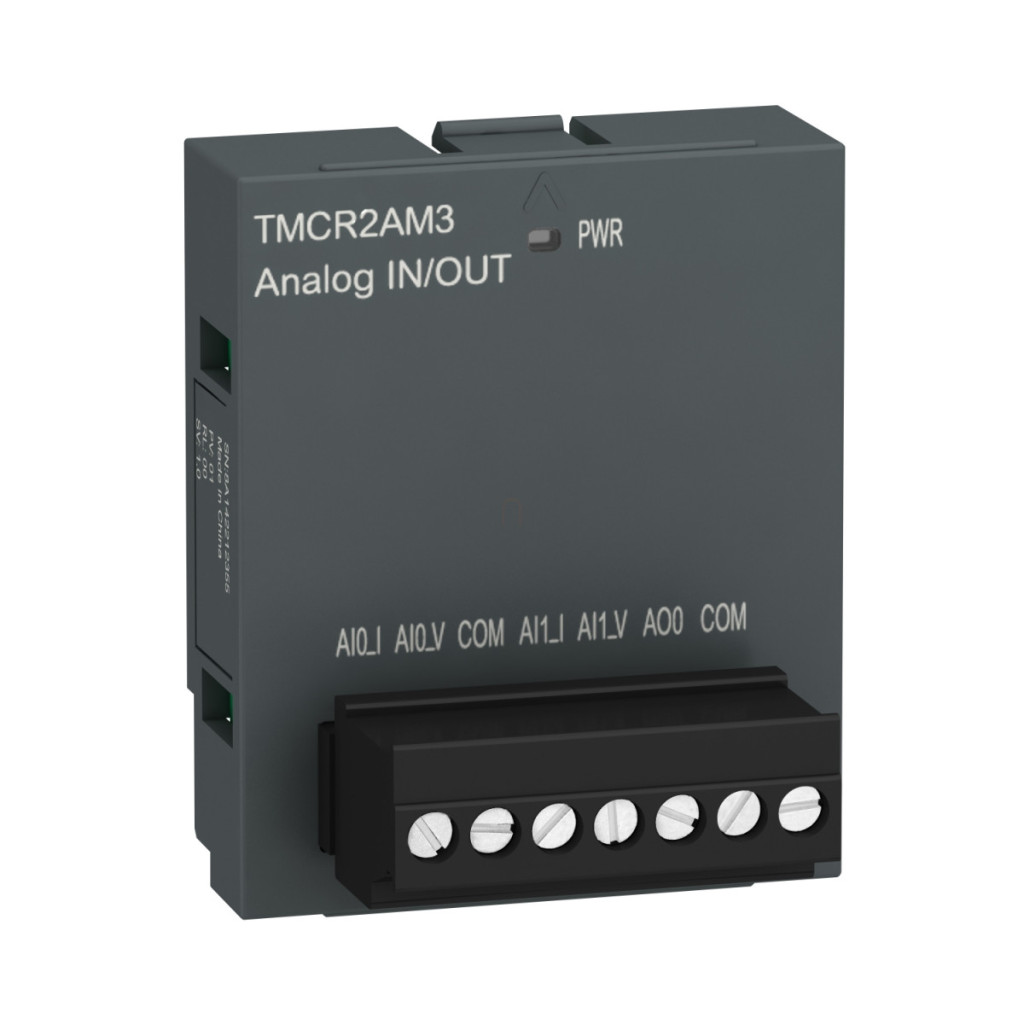

Schneider Electric Modicon Easy M200 - TMCR2AM3 - Modul de expansiune TMC, 2AI+1AO date tehnice
Caracteristici principale
Familia de produse: Easy Modicon M200
Tipul produsului: Card de expansiune I/O analogic
Compatibilitate: Easy Modicon M200
Număr de intrări analogice: 2
Intrări analogice
Tipuri de intrări analogice:
- Curent: 4...20 mA
- Curent: 0...20 mA
- Tensiune: 0...10 V
- Tensiune: 0...5 V
Rezoluție intrare analogică: 16 biți
Impedanță intrare: ≤ 250 Ohmi pentru curent, ≥ 1 MOhm pentru tensiune
Supraîncărcare continuă admisibilă: 40 mA (intrare curent), 30 V (intrare de tensiune)
Ieșire analogică
Număr de ieșiri analogice: 1
Tipuri de ieșiri analogice:
- Curent: 4...20 mA
- Curent: 0...20 mA
- Tensiune: 0...10 V
- Tensiune: 0...5 V
Rezoluție ieșire analogică: 16 biți
Tip sarcină: Rezistivă
Impedanță sarcină: ≤ 500 Ohmi (ohmică), ≥ 2 kOhm
Putere
Valoare LSB (bitul cel mai puțin semnificativ):
- 2 μA (tensiune 0...5 V, curent 4...20 mA curent)
- 2 μA (tensiune 0...10 V, curent 0...20 mA)
- 1 mV (curent 0...20 mA, tensiune 0...5 V)
- 1 mV (curent 4...20 mA, tensiune 0...10 V)
Timp de conversie: 2 ms
Timp de eșantionare: 1 ms
Timp de stabilizare: 40 ms
Eroare de precizie absolută: +/- 1% din scala completă la 55 °C
Diafonie: 80 dB
Caracteristici fizice și de conectare
Tip cablu: Pereche de fire răsucite, ecranate
Conectare electrică: bloc terminal cu șuruburi de 7 x 1,5 mm² cu pas de 3,5 mm pentru intrări și ieșiri
Distanța maximă a cablului: pereche răsucită, ecranată: <30 m pentru intrări/ieșiri
Izolarea: Între ieșire și logica internă
Indicație locală: 1 LED (verde) pentru indicarea alimentării cu energie (PWR)
Dimensiuni (L x l x H): 41 x 35 x 15 mm
Greutate netă: 0,024 kg
Date de mediu
Marcaj: CE
