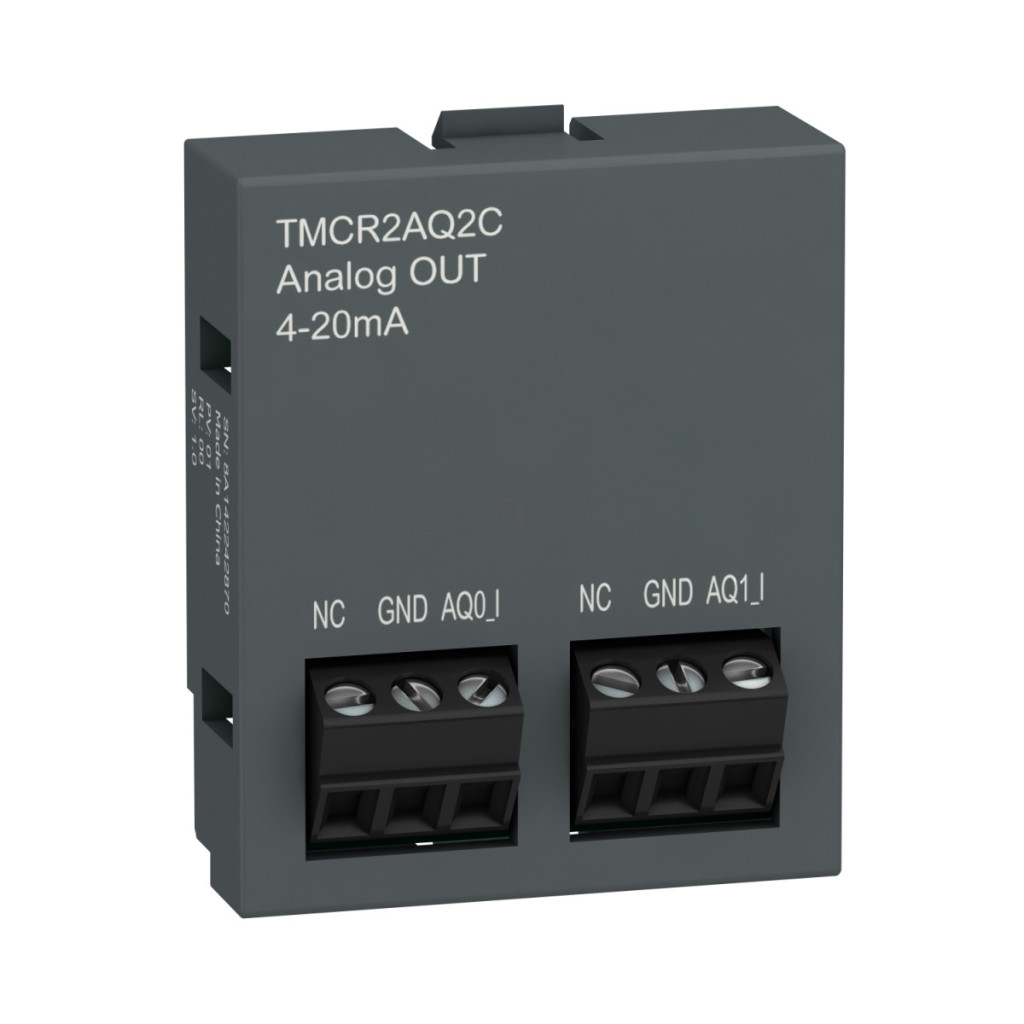

Cartușul cu ieșire analogică Schneider Electric TMCR2AQ2C este conceput pentru familia de produse Easy Modicon M200, în special pentru sarcini de automatizare industrială. Acest modul de înaltă precizie vă permite să completați sistemul PLC cu două ieșiri analogice de curent care funcționează în intervalul 4-20 mA, fiind astfel alegerea ideală pentru controlul proceselor, controlul motoarelor sau alte aplicații de precizie. O caracteristică cheie a modulului TMCR2AQ2C este rezoluția sa de 12 biți, care oferă o valoare de 3,91 µA LSB în intervalul de curent 4-20 mA. Acest lucru permite un control extrem de fin al dispozitivelor conectate, indiferent dacă sunt convertoare de frecvență, valve proporționale sau alte echipamente controlate analogic. Ieșirea poate acționa o sarcină cu o rezistență maximă de 500 Ohmi, ceea ce este perfect suficient pentru majoritatea aplicațiilor industriale. Precizia modulului este remarcabilă: doar ±0,3% din scala completă la 25 °C și ±1% pe întreaga gamă de temperaturi. Deriva de temperatură este redusă, doar ±0,02% FS/°C, ceea ce face ca modulul să fie ideal pentru utilizarea în medii cu temperatură variabilă. TMCR2AQ2C are un design sofisticat din punct de vedere tehnic: timpul de conversie de 20 ms și timpul de stabilizare de 40 ms asigură timpi de răspuns rapizi pentru sarcinile de control al proceselor. Nelinearitatea este de numai ±0,01% FS, iar diafonia este mai mică de 1 LSB, ceea ce permite celor două canale să funcționeze independent cu o precizie ridicată. Conexiunea electrică este simplă: are blocuri de conectori cu un pas de 3,81 mm și 2 terminale cu șurub, care acceptă fire cu o secțiune transversală de 3 x 1,5 mm². Conform documentației, pentru ieșiri trebuie utilizat cablu ecranat cu perechi răsucite, până la o distanță maximă de 30 de metri. Este important de reținut că nu există izolare galvanică (neizolată) între ieșirile analogice și logica internă, ceea ce trebuie luat în considerare în proiectare. Modulul are dimensiuni compacte (înălțime: 41 mm, lățime: 35 mm, adâncime: 15 mm), astfel încât ocupă un spațiu minim în dulapul de comandă. Imunitatea la micro-întreruperi de alimentare este de 10 ms, ceea ce oferă o protecție adecvată împotriva întreruperilor scurte de alimentare în medii industriale. Utilizând TMCR2AQ2C, puteți extinde semnificativ capacitățile PLC-ului Easy Modicon M200, permițându-vă să efectuați sarcini de control analogic de precizie.
Schneider Electric Modicon Easy M200 - TMCR2AQ2C - Modul de expansiune TMC, 2AO, 4-20mA date tehnice
Caracteristici produs
Familia de produse: Easy Modicon M200
Tipul produsului: Cartuș de ieșire analogică
Compatibilitate: Easy Modicon M200
Caracteristici ieșire analogică
Număr ieșiri analogice: 2
Tip ieșire analogică: Curent: 4...20 mA
Rezoluție ieșire analogică: 12 biți
Valoare LSB: 3,91 µA pentru ieșire curent 4...20 mA
Tip sarcină: Rezistivă
Impedanță sarcină: <= 500 Ohm Timp de conversie: 20 ms Timp de stabilizare: 40 ms Parametri de precizie Eroare de precizie absolută: +/- 1% din scala completă Eroare de precizie absolută la 25 °C: +/- 0,3% FS/°C Repetabilitate: +/- 0,3% FS/°C Deriva de temperatură: +/- 0,02% FS/°C +/- 0,3% din scala completă
Deriva de temperatură: +/- 0,02% FS/°C
Repetabilitate: +/- 0,4% FS
Nelinearitate: +/- 0,01% FS
Diafonie între canale: <= 1 LSB
Conexiune și cablare
Tip cablu: cablu ecranat cu perechi răsucite
Conexiune electrică: 3 x 1,5 mm² 2 blocuri terminale cu șuruburi cu pas de 3,81 mm pentru ieșiri
Lungimea maximă a cablului: Cablu ecranat cu perechi răsucite: <30 m pentru ieșiri
Izolarea: Fără izolare între ieșirea analogică și logica internă
Caracteristici mecanice
Înălțime: 41 mm
Adâncime: 15 mm
Lățime: 35 mm
Caracteristici de mediu
Imunitate la întreruperi de micro-alimentare: 10 ms
