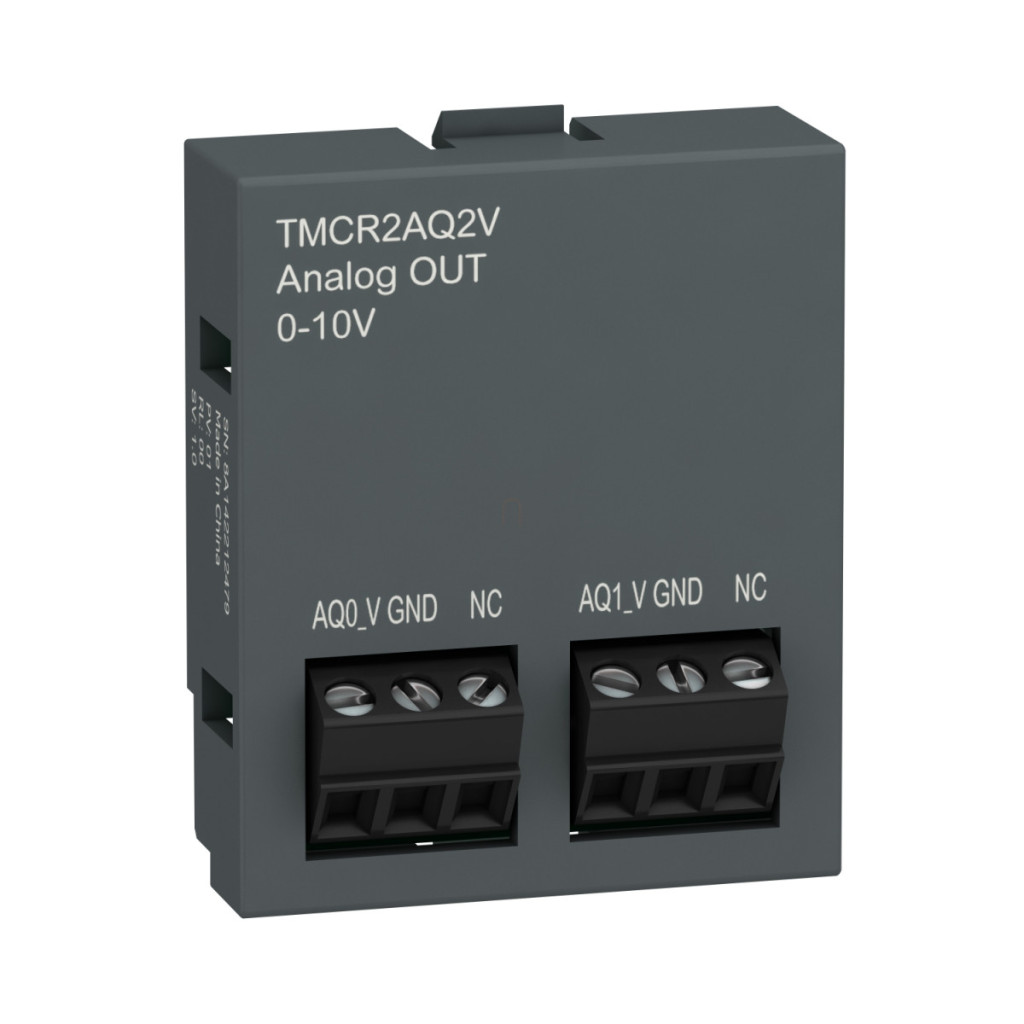

Modulul de extindere cu ieșire analogică TMCR2AQ2V din gama de produse Modicon Easy M200 de la Schneider Electric este alegerea ideală pentru sistemele de automatizare industrială care necesită un control precis al tensiunii analogice. Acest modul compact oferă două ieșiri de tensiune analogică independente care funcționează în intervalul 0-10 V, fiind perfect pentru controlul supapelor, convertoarelor de frecvență, afișajelor și altor dispozitive controlate de tensiune. Modulul TMCR2AQ2V are o rezoluție de 12 biți, ceea ce se traduce printr-o valoare LSB de 2,44 mV în intervalul 0-10 V. Această precizie ridicată permite reglaje fine și un control precis. Eroarea de precizie absolută este de numai ±1% pe întreaga scală, iar la 25 °C este și mai bună, de ±0,3%. Deriva de temperatură este scăzută, de ±0,02% FS/°C, precizia de repetabilitate este de ±0,4% FS, iar neliniaritatea este de numai ±0,01% FS. Aceste valori asigură o funcționare stabilă și fiabilă chiar și în condiții de mediu schimbătoare. Caracteristicile tehnice ale modulului includ un timp de conversie de 20 ms și un timp de stabilizare de 40 ms, permițând un răspuns rapid în procesele de control. Ieșirile sunt conectate cu fire de 3 x 1,5 mm² folosind 2 terminale cu șurub cu un pas de 3,81 mm. Modulul este optimizat pentru sarcini rezistive cu o impedanță minimă de sarcină de 2 kOhm. Nu există izolare între ieșire și logica internă, ceea ce trebuie luat în considerare în proiectare. Valoarea diafoniei este de maximum 1 LSB, ceea ce înseamnă o interferență minimă între ieșiri. Modulul TMCR2AQ2V are dimensiuni compacte: 41 mm înălțime, 35 mm lățime și 15 mm adâncime. În ciuda dimensiunilor reduse, are un design robust și imunitate la microîntreruperi de 10 ms, ceea ce crește fiabilitatea sistemului chiar și în condiții de alimentare turbulentă. Distanța maximă de cablare până la ieșiri este de până la 30 de metri, utilizând cablu cu perechi răsucite ecranate, ceea ce oferă flexibilitate în timpul instalării. Acest tip de cablare reduce efectele interferențelor electromagnetice și îmbunătățește calitatea semnalului.
Schneider Electric Modicon Easy M200 - TMCR2AQ2V - Modul de expansiune TMC, 2AO, 0-10V date tehnice
Informații de bază
Familia de produse: Easy Modicon M200
Tipul produsului: Modul de expansiune cu ieșire analogică
Compatibilitate: Easy Modicon M200
Caracteristici ieșire
Număr ieșiri analogice: 2
Tip ieșire analogică: Tensiune: 0...10 V
Rezoluție ieșire analogică: 12 biți
Valoare LSB: 2,44 mV Tensiune 0...10 V
Tip sarcină: Rezistivă
Impedanță sarcină: >= 2 kOhm Parametri de sincronizare Timp de conversie: 20 ms Timp de stabilizare: 40 ms Date privind precizia Eroare de precizie absolută: +/- 1% din scala completă, +/- 0,3% din scala completă la 25 °C
Deriva de temperatură: +/- 0,02% FS/°C
Repetabilitate: +/- 0,4% FS
Nelinearitate: +/- 0,01% FS
Diafonie: <= 1 LSB Conexiune și cablare Tip cablu: cablu cu perechi răsucite, ecranat Conexiune electrică: 3 x 1,5 mm² bloc terminal cu 2 șuruburi cu pas de 3,81 mm pentru ieșiri
Lungimea maximă a cablului între dispozitive: Cablu cu perechi răsucite, ecranat: <30 m până la ieșire
Izolarea: Fără izolare între ieșirea analogică și logica internă
Caracteristici fizice
Înălțime: 41 mm
Adâncime: 15 mm
Lățime: 35 mm
Parametri de mediu
Imunitate la microîntreruperi: 10 ms
