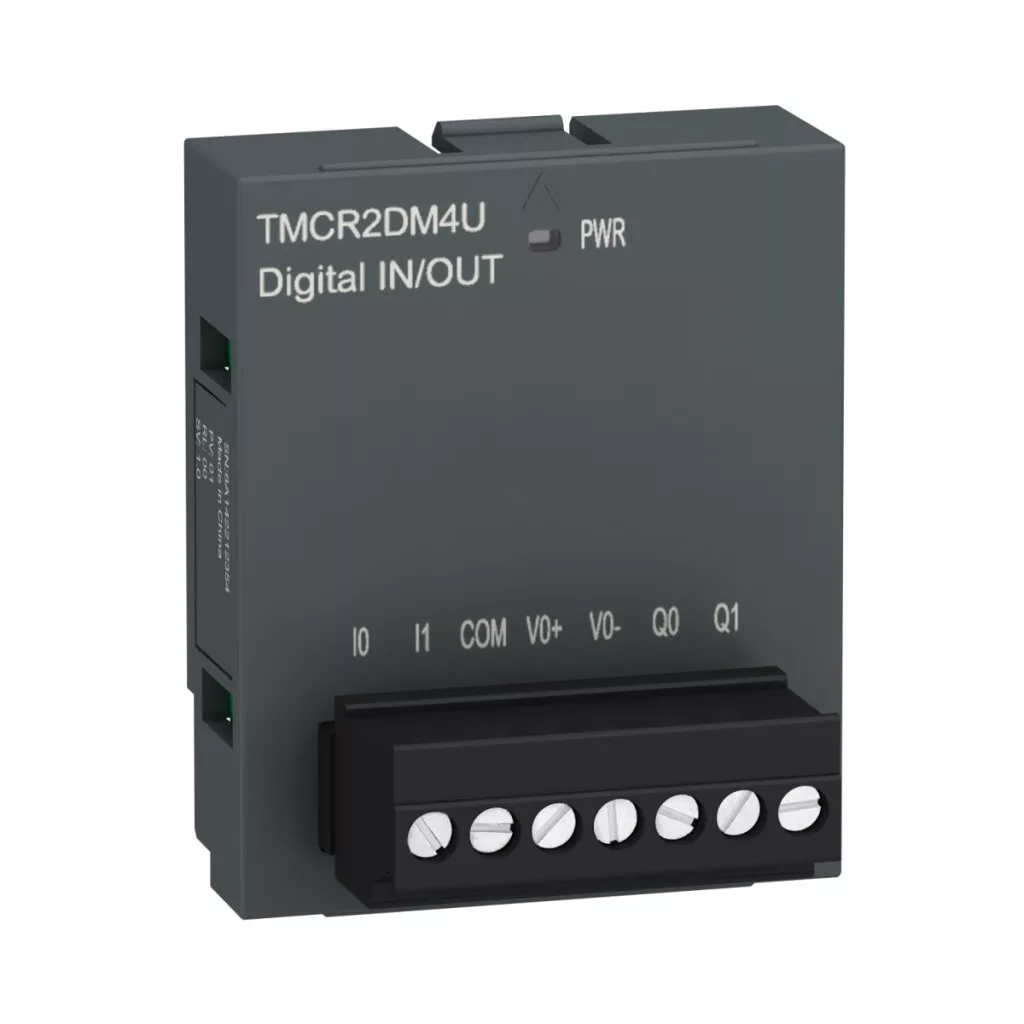

Easy Modicon M200 TMCR2DM4U este o placă de expansiune cu intrare digitală și ieșire tranzistor extrem de fiabilă, dezvoltată de Schneider Electric special pentru sistemele PLC Easy Modicon M200. Acest modul compact are două intrări digitale și două ieșiri tranzistor, fiind alegerea ideală pentru sarcini de automatizare mai mici, unde este necesar un număr limitat de puncte I/O, dar fiabilitatea și funcționarea precisă sunt esențiale. Cele două intrări digitale ale modulului TMCR2DM4U funcționează la 24 V CC și sunt proiectate în conformitate cu IEC 61131-2 tip 1. Cu un curent de intrare de 5 mA și intrări compatibile cu logica sink sau source (pozitivă/negativă), acestea sunt extrem de flexibile pentru conectarea diverselor senzori și comutatoare. Cu un timp de filtrare configurabil de 4 ms, intrările gestionează în mod fiabil diferite tipuri de semnale, minimizând riscul de semnale false. Intrarea detectează o logică 1 când tensiunea este de cel puțin 15 V și curentul este de cel puțin 2,5 mA, în timp ce o logică 0 este garantată de o tensiune de 5 V sau mai puțin și un curent de 1,5 mA sau mai puțin. Cele două ieșiri transistor sink ale modulului funcționează, de asemenea, la 24 V CC și pot furniza un curent de 0,5 A. Frecvența de ieșire este de 0,1 kHz la ieșirile Q0...Q1, ceea ce îl face ideal pentru o gamă largă de aplicații, inclusiv controlul supapelor, releelor, luminilor indicatoare și motoarelor mici. Curentul maxim de scurgere este de numai 0,1 mA la ieșirile tranzistorului, iar căderea maximă de tensiune este mai mică de 1 V, permițând un control extrem de eficient și precis. La punctul comun COM 0, curentul maxim de ieșire poate atinge 1 A, ceea ce oferă suficientă flexibilitate pentru majoritatea aplicațiilor. Conexiunea electrică se realizează folosind terminale cu șuruburi potrivite pentru cabluri cu 7 poli, secțiune transversală de 1,5 mm², cu un pas de 3,5 mm. Modulul Schneider Electric TMCR2DM4U are dimensiuni compacte: 41 mm înălțime, 35 mm lățime și 15 mm adâncime, ceea ce îl face ușor de montat în dulapuri de control înguste. Cu o greutate de numai 0,023 kg, dispozitivul este ușor de manevrat și instalat. Modulul are un LED verde care indică alimentarea cu energie (PWR), astfel încât starea de funcționare a dispozitivului este întotdeauna vizibilă. Impedanța de intrare este de 4,7 kOhm, ceea ce asigură compatibilitatea cu majoritatea senzorilor și comutatoarelor industriale. Dispozitivul are marcajul CE, care certifică conformitatea cu cerințele europene de siguranță, sănătate și mediu.
Schneider Electric Modicon Easy M200 - TMCR2DM4U - Modul de expansiune TMC, 2DI + 2DO date tehnice
Caracteristici cheie
Familia de produse: Easy Modicon M200
Tipul produsului: Placă de expansiune cu intrare digitală și tranzistor sink
Compatibilitate: Easy Modicon M200
Caracteristici intrare
Număr intrări digitale: 2, Tip 1 conform IEC 61131-2
Tensiune de intrare: 24 V CC
Curent de intrare: 5 mA per intrare
Logică de intrare:Sink sau sursă (pozitiv/negativ)
Timp de filtrare configurabil: 4 ms per intrare
Impedanță de intrare: 4,7 kOhm
Stare de tensiune 0 garantată: ≤ 5 V
Stare de curent 0 garantată: ≤ 1,5 mA
Stare de tensiune 1 garantată: ≥ 15 V
Stare de curent 1 garantată: ≥ 2,5 mA
Caracteristici de ieșire
Număr de ieșiri digitale: 2 transistori sink
Tensiune de ieșire: 24 V CC
Curent de ieșire: 0,5 A
Curent maxim pe punct de ieșire comun: 1 A la punctul COM 0
Frecvență de ieșire: 0,1 kHz la ieșirile Q0...Q1
Curent maxim de scurgere: 0,1 mA la ieșirea tranzistorului
Cădere maximă de tensiune: <1 V
Conectare și proprietăți mecanice
Conectare electrică: blocuri de borne cu șurub de 7 x 1,5 mm² cu pas de 3,5 mm pentru intrări și ieșiri
Lungimea maximă a cablului între dispozitive: Pereche răsucită, neecranată: <50 m pentru intrări, <150 m la ieșire
Izolație: Între intrare și logica internă, între ieșire și logica internă
Indicație locală: 1 LED (verde) pentru indicarea alimentării (PWR)
Înălțime: 41 mm
Adâncime: 15 mm
Lățime: 35 mm
Greutate netă: 0,023 kg
Caracteristici de mediu
Marcaj: CE
