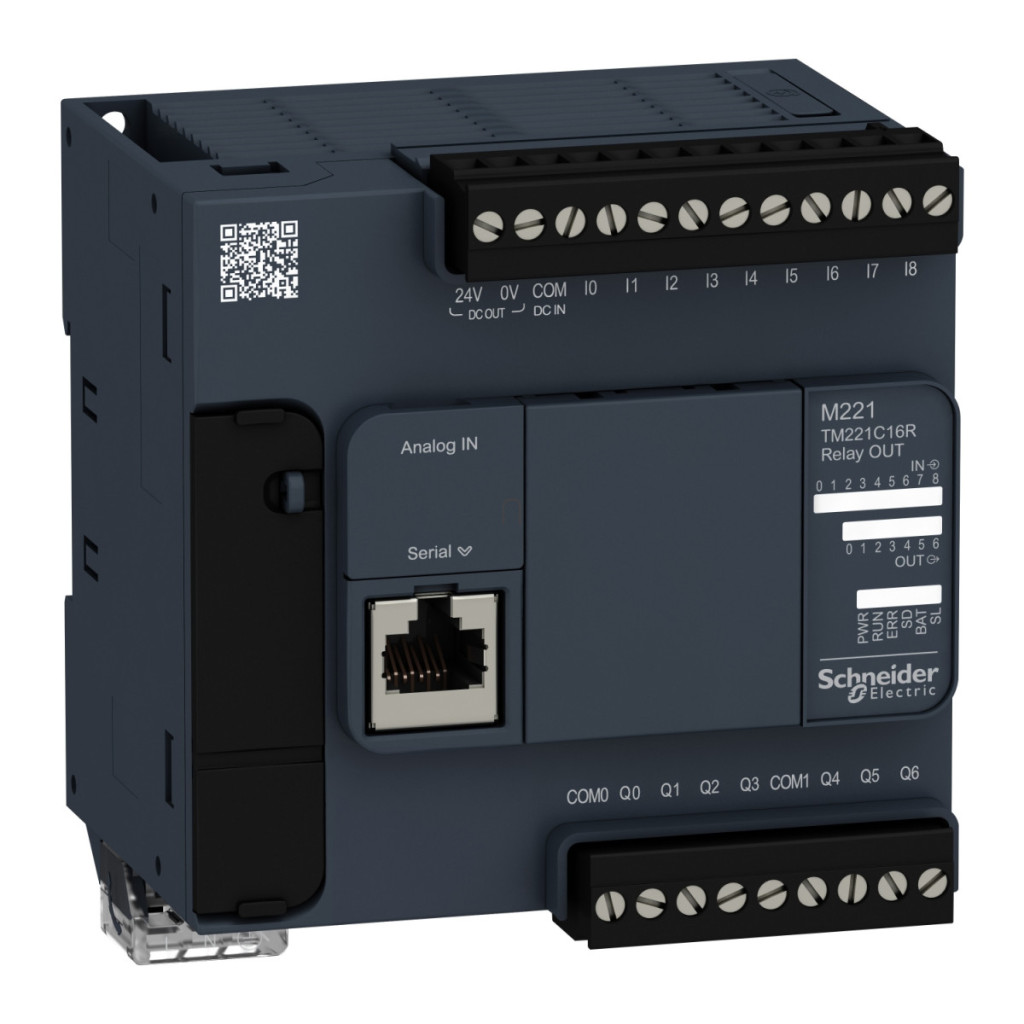

Controlerul logic Schneider Electric Modicon M221 (TM221C16R) este un PLC (controler logic programabil) eficient și versatil, ideal pentru utilizarea în diverse domenii ale automatizării industriale. Acest PLC compact este alegerea ideală atât pentru sarcini simple de control al mașinilor, cât și pentru soluții de control mai complexe, în care fiabilitatea și versatilitatea sunt esențiale. Modelul TM221C16R funcționează cu o tensiune de alimentare de 100-240 V c.a. și are un total de 16 puncte I/O (intrare/ieșire), inclusiv 9 intrări discrete și 7 ieșiri releu. Intrările discrete sunt conforme cu standardul IEC 61131-2 Tip 1, în timp ce ieșirile releu sunt normal deschise și pot comuta până la 2 amperi de curent. Intervalul de tensiune de ieșire este extrem de larg: 5-125 V c.c. sau 5-250 V c.a., ceea ce oferă o mare flexibilitate în diverse aplicații. Un avantaj special al controlerului este că, pe lângă cele 9 intrări discrete, are și 2 intrări analogice care funcționează în intervalul 0-10 V cu o rezoluție de 10 biți. Acest lucru permite recepționarea și procesarea directă a semnalelor analogice, cum ar fi temperatura, presiunea sau poziția. Intrările controlerului pot fi configurate atât cu logică sink (negativă), cât și cu logică source (pozitivă), mărind și mai mult gama de aplicații posibile. Intrările rapide (I0, I1, I6, I7) pot recepționa semnale de până la 100 kHz, ceea ce le face potrivite pentru sarcini de numărare de mare viteză. TM221C16R are, de asemenea, capacități de comunicare remarcabile: are un port USB încorporat (cu conector mini B USB 2.0) și două porturi seriale neizolate, care sunt accesibile prin conectori RJ45. Portul SL1 oferă o interfață RS485 sau RS232, în timp ce portul SL2 oferă o interfață RS485. Prin intermediul acestora, controlerul poate comunica cu alte dispozitive utilizând protocolul Modbus master/slave sau protocolul SoMachine-Network la viteze de până la 115,2 kbit/s. Această capacitate de comunicare versatilă permite integrarea controlerului în diverse rețele și sisteme industriale. TM221C16R are, de asemenea, o capacitate de memorie semnificativă: 256 kB de RAM pentru aplicații și date ale utilizatorului, care poate stoca 10.000 de instrucțiuni, și 256 kB suplimentari de memorie flash internă pentru aplicații și backup de date. Dispozitivul poate fi extins opțional cu un card SD de 2 GB, care permite stocarea unui volum și mai mare de date. Cu funcția de ceas în timp real, controlerul poate marca evenimentele cu data și ora și este capabil să opereze simultan până la 14 bucle de control PID, permițând efectuarea de sarcini de control complexe. Funcțiile de contorizare încorporate (monofazat, frecvențmetru, bifazat) extind și mai mult gama de aplicații.
Schneider Electric Modicon M221 - TM221C16R - date tehnice PLC pentru controlul mașinilor
Specificații generale
Familia de produse: Modicon M221
Tipul produsului sau al componentei: Controler logic
Tensiune de alimentare: 100...240 V c.a.
Frecvența rețelei: 50/60 Hz
Curent de pornire: 40 A
Consum maxim de energie: 46 VA (100...240 V) cu modul de expansiune I/O maxim, 31 VA (100...240 V) fără modul de expansiune I/O
Intrări și ieșiri
Intrare discretă: 9 intrări discrete, conforme cu standardul IEC 61131-2 Tip 1
Intrare analogică: 2 x 0...10 V
Tip ieșire discretă: Releu, normal deschis
Număr de ieșiri discrete: 7 relee
Tensiune ieșire discretă: 5...125 V CC, 5...250 V c.a.
Curent ieșire discretă: 2 A
Număr de I/O discrete: 16
Caracteristici intrare
Logică intrare: Sink sau sursă (pozitivă/negativă)
Tensiune de intrare: 24 V CC
Impedanță de intrare: 3,4 kOhm pentru intrări discrete, 100 kOhm pentru intrări analogice, 4,9 kOhm pentru intrări rapide
Rezoluție intrare analogică: 10 biți
Valoare LSB: 10 mV
Timp de conversie: 1 ms per canal + 1 timp de ciclu de control pentru intrări analogice
Caracteristici de ieșire
Curent maxim per punct de conexiune de ieșire: 6 A pe COM 1, 7 A pe COM 0
Frecvență de comutare: 20 cicluri de comutare/minut la sarcină maximă
Durată de viață mecanică: 20.000.000 de cicluri pentru ieșirile releului
Sarcina minimă: 1 mA la 5 V CC pentru ieșirile releului
Comunicare
Tip conexiune integrată: port USB cu conector mini B USB 2.0, conexiune serială neizolată (SL1) cu conector RJ45 și interfață RS485, conexiune serială neizolată (SL2) cu conector RJ45 și interfață RS232/RS485
Viteză de transmisie: 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru RS485 cu lungime de magistrală de 15 m, 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru o lungime a magistralei de 3 m cu RS232, 480 Mbit/s cu USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Memorie și procesare
Capacitate de memorie: 256 kB RAM pentru aplicații și date utilizator cu 10.000 de instrucțiuni, 256 kB RAM variabilă internă
Backup date: 256 kB memorie flash încorporată pentru aplicații și backup de date
Opțiune de stocare a datelor: card SD de 2 GB (opțional)
Tip baterie: BR2032 sau CR2032X litiu nereîncărcabilă
Timp de backup: 1 an la 25 °C (în caz de pană de curent)
Caracteristici mecanice și condiții de mediu
Dimensiuni (L×H×A): 95 mm × 90 mm × 70 mm
Greutate netă: 0,346 kg
Montare: șină tip TH35-15 sau TH35-7,5, conform IEC 60715, sau cu kit de montare pe panou
Protecție IP: IP20 cu capac de protecție
Temperatură de funcționare: -10...55 °C (instalare orizontală), -10...35 °C (instalare verticală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și depozitării)
