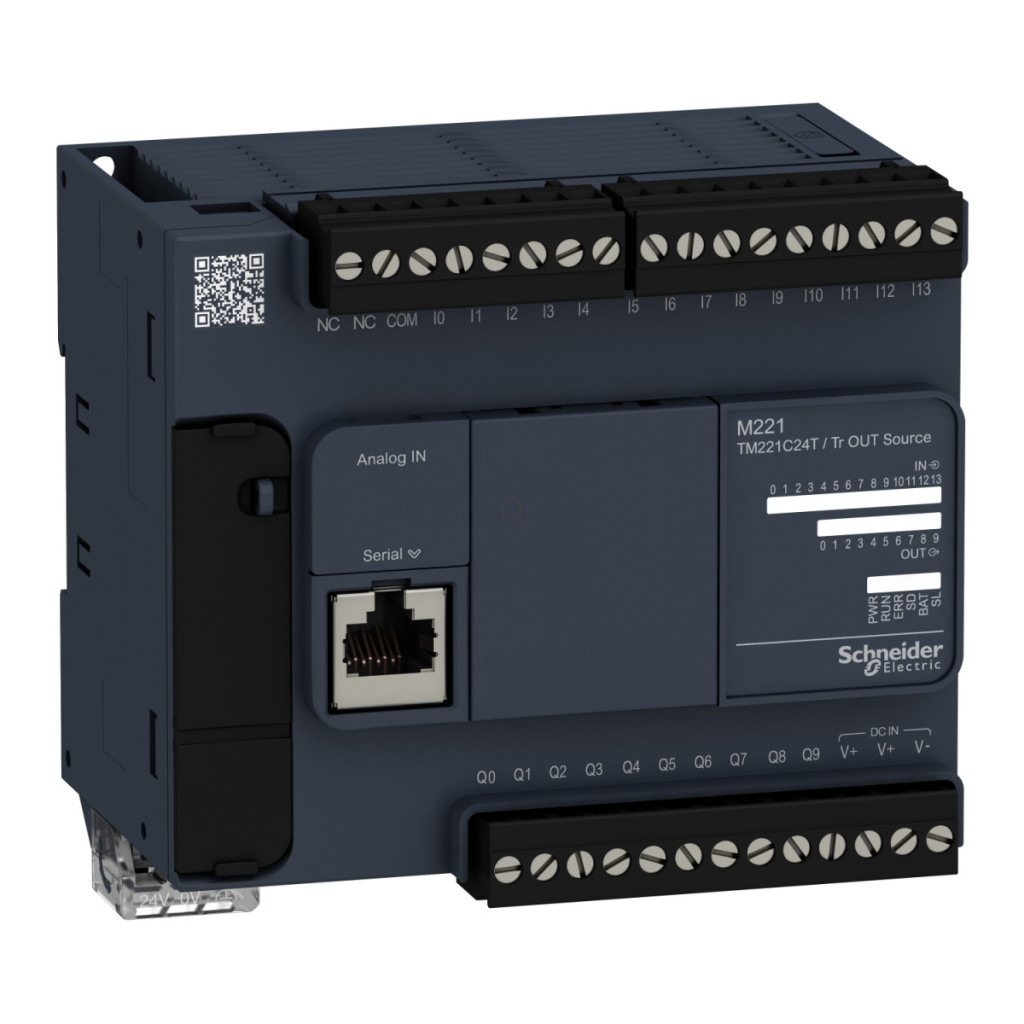

Schneider Electric Modicon M221 TM221C24T este un controler logic compact (PLC) de înaltă performanță, care oferă o soluție ideală pentru sarcini de automatizare de dimensiuni mici și medii. Acest controler alimentat cu 24 V c.c. cu ieșiri tranzistor (PNP) este deosebit de potrivit pentru controlul proceselor industriale, automatizarea clădirilor și aplicațiile de control al mașinilor, unde sunt necesare funcționarea fiabilă și opțiuni de conectare flexibile. Modelul TM221C24T are 24 de puncte de intrare și ieșire digitale, inclusiv 14 intrări discrete (inclusiv 4 intrări rapide în conformitate cu standardul IEC 61131-2 Tip 1) și 10 ieșiri tranzistor (inclusiv 2 ieșiri rapide). De asemenea, are 2 intrări analogice în intervalul 0-10 V, ceea ce mărește și mai mult opțiunile de control. Intrările și ieșirile rapide încorporate permit procesarea semnalelor la viteză mare, numărarea, poziționarea și generarea de ieșiri de impulsuri până la o frecvență de 100 kHz. Circuitele de ieșire ale controlerului furnizează o tensiune de 24 V CC și un curent de 0,5 A pe canal și sunt echipate cu protecție la suprasarcină și scurtcircuit. Pe partea de ieșire, comutarea logică pozitivă (sursă) permite testarea fiabilă a funcționării. Punctele I/O ale dispozitivului oferă o extensibilitate modulară: se pot conecta până la 7 module de extensie într-o arhitectură locală și până la 14 într-o arhitectură I/O la distanță. Modicon M221 TM221C24T are o capacitate de memorie impresionantă: 256 kB de RAM pentru aplicații și date utilizator (cu 10.000 de instrucțiuni), 256 kB de RAM pentru stocarea variabilelor interne și 256 kB de memorie flash încorporată pentru backup. Capacitatea sa de stocare a datelor poate fi extinsă cu un card SD opțional de până la 2 GB. În cazul unei întreruperi de curent, datele sunt protejate de o baterie cu litiu, care asigură, de obicei, 1 an de păstrare a datelor la 25 °C. Funcția de ceas în timp real are o precizie de ≤30 s/lună, permițând sincronizarea precisă în aplicații. În ceea ce privește comunicarea, TM221C24T oferă opțiuni de conectare flexibile: un port mini-B USB 2.0 pentru programare și două porturi seriale neizolate cu conectori RJ45 (unul cu interfață RS485 și celălalt cu interfață RS232/RS485), care acceptă protocoalele Modbus master/slave - RTU/ASCII sau SoMachine-Network. Viteza maximă de transmisie este de 115,2 kbit/s, în timp ce portul USB este capabil să transfere date la 480 Mbit/s. În ceea ce privește programabilitatea, controlerul oferă o gamă largă de funcții: controler PID reglabil, PWM, PLS și funcții de generator de frecvență care pot fi utilizate în până la 14 bucle de control, precum și funcții PTO pentru sarcini de poziționare (2 axe în modul impuls/direcție sau 1 axă în modul CW/CCW). Funcțiile de numărare includ modurile A/B, monofazat și impuls/direcție, asigurând o aplicabilitate versatilă. Designul robust al TM221C24T este conform cu numeroase standarde industriale (IEC 61131-2, UL 508 etc.) și are certificări DNV-GL, LR, cULus, RCM, EAC, ABS și CE. Dispozitivul are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură ambiantă de la -10 la 55 °C (instalare orizontală) sau de la -10 la 35 °C (instalare verticală). Carcasa dispozitivului este compactă: 90 mm înălțime, 110 mm lățime și 70 mm adâncime, și cântărește doar 0,395 kg.
Schneider Electric Modicon M221 - TM221C24T - date tehnice PLC pentru controlul mașinilor
Caracteristici principale
Familia de produse: Modicon M221
Tipul produsului sau al componentei: Controler logic
Tensiune nominală de alimentare: 24 V CC
Număr de intrări discrete: 14, inclusiv 4 intrări rapide (conform IEC 61131-2 Tip 1)
Număr de intrări analogice: 2 x 0...10 V
Tip de ieșiri discrete: Tranzistor
Număr de ieșiri discrete: 10 tranzistoare, inclusiv 2 ieșiri rapide
Tensiune de ieșire discretă: 24 V CC
Curent ieșire discretă: 0,5 A
Caracteristici suplimentare
Număr de puncte I/O discrete: 24
Număr maxim de module de expansiune I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Limite de tensiune de alimentare: 20,4...28,8 V
Curent de pornire: 35 A
Consum maxim de energie: 13 W la 24 V (cu numărul maxim de module de expansiune I/O), 4,1 W la 24 V (fără module de expansiune I/O)
Curent de ieșire al sursei de alimentare: 0,52 A la 5 V pentru magistrala de expansiune, 0,2 A la 24 V pentru magistrala de expansiune
Logică de intrare discretă:Sink sau sursă (pozitiv/negativ) 10 biți
Valoare LSB: 10 mV
Timp de conversie: 1 ms per canal + 1 timp de ciclu de control la intrarea analogică
Timpii de răspuns
Intrări rapide: Timp de activare 5 μs, timp de dezactivare 5 μs (terminale I0, I1, I6, I7)
Intrări normale: Timp de activare/dezactivare 35 μs
Ieșiri rapide: 5 μs timp de pornire/oprire (terminale Q0...Q1)
Ieșiri normale: 50-300 μs timp de pornire/oprire (în funcție de terminal)
Memorie și performanță
Capacitate de memorie: 256 kB RAM pentru aplicații și date utilizator cu 10.000 de instrucțiuni, 256 kB RAM variabilă internă
Backup date: 256 kB memorie flash încorporată pentru backup aplicații și date
Dispozitiv de stocare date: card SD de 2 GB (opțional)
Tip baterie: BR2032 sau CR2032X litiu nereîncărcabilă
Timp de rezervă: 1 an la 25 °C (în caz de pană de curent)
Opțiuni de conectare
Tipuri de conexiuni încorporate: Port USB cu conector mini B USB 2.0, legătură serială neizolată serial 1 cu conector RJ45 și interfață RS485, legătură serială neizolată serial 2 cu conector RJ45 și interfață RS232/RS485
Viteză de transmisie: 1,2...115,2 kbit/s (115,2 kbit/s în mod implicit) pentru RS485 cu o lungime a magistralei de 15 m, 480 Mbit/s pentru USB
Caracteristici fizice
Înălțime: 90 mm
Lățime: 110 mm
Adâncime: 70 mm
Greutate netă: 0,395 kg
Grad de protecție IP: IP20 cu capac de protecție
Opțiuni de montare: Șină tip TH35-15 sau TH35-7,5 conform IEC 60715 sau cu kit de montare pe panou/tabla metalică
Caracteristici de mediu
Temperatura ambiantă de funcționare: -10...55 °C (instalare orizontală), -10...35 °C (instalare verticală)
Temperatură ambiantă de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și depozitării)
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz, 1 gn la 8,4...150 Hz (cu montare simetrică pe șină și panou)
Rezistență la șocuri: 147 m/s² pentru până la 11 ms
