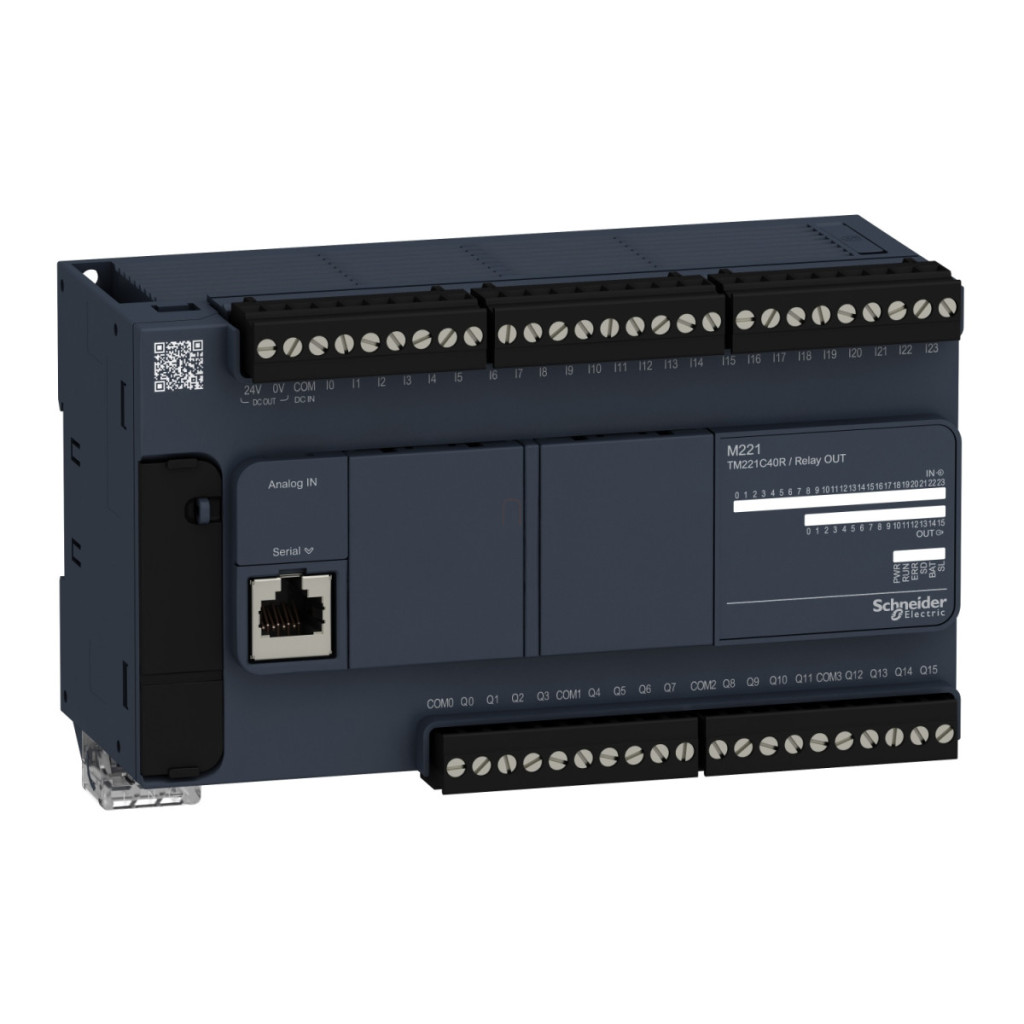

Schneider Electric Modicon M221 - TM221C40R - PLC pentru controlul mașinilor, 40 I/O, ieșire releu, RS232/RS485, 100...230 VAC date tehnice
Caracteristici de bază
Familia de produse: Modicon M221
Tipul produsului: Controler logic (PLC)
Tensiune nominală de alimentare: 100...240 V AC
Limite tensiune de alimentare: 85...264 V
Frecvență rețea: 50/60 Hz
Curent de pornire: 40 A Intrări și ieșiri Număr de intrări discrete: 24, conforme cu standardul IEC 61131-2 Tip 1 Număr de intrări analogice: 2 x 0...10 V
Tip ieșire discretă: Releu normal deschis
Număr de ieșiri discrete: 16 relee
Tensiune ieșire discretă: 5...125 V CC, 5...250 V CA
Curent ieșire discretă: 2 A
Număr total de I/O discrete: 40
Extensibilitate
Număr maxim de module de extindere I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Curent de ieșire al sursei de alimentare: 0,52 A 5 V pentru șina de extindere, 0,24 A 24 V pentru șina de extindere
Alimentare
Consum maxim de energie: 67 VA 100...240 V cu numărul maxim de module de expansiune I/O, 37 VA 100...240 V fără module de expansiune I/O
Parametri de intrare
Logică de intrare discretă: Sink sau sursă (pozitivă/negativă)
Tensiune de intrare discretă: 24 V CC
Rezoluție intrare analogică: 10 biți
Valoare LSB: 10 mV
Timp de conversie: 1 ms per canal + 1 timp de ciclu de control pentru intrare analogică
Supraîncărcare admisibilă la intrări: +/- 30 V CC max. timp de 5 minute pentru intrările analogice, +/- 13 V CC (constant) pentru intrările analogice Impedanță de intrare: 3,4 kOhm pentru intrări discrete, 100 kOhm pentru intrări analogice, 4,9 kOhm pentru intrări rapide
Contoare
Număr de intrări contor: 4 intrări rapide (mod HSC) 100 kHz 32 biți
Funcție contor: Monofazat, impuls/direcție, A/B
Comunicare
Tip conexiune integrată: port USB cu conector mini B USB 2.0, conexiune serială neizolată cu 1 conector RJ45 și interfață RS485, Conexiune serială neizolată cu conector serial 2 RJ45 și interfață RS232/RS485
Viteză de transmisie: 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru RS485 cu lungime de magistrală de 15 m, 1,2...115,2 kbit/s (implicit: 115,2 kbit/s) pentru o lungime a magistralei de 3 m cu RS232, 480 Mbit/s cu USB
Protocol port de comunicație: Port USB: USB - SoMachine-Network, Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Memorie
Capacitate memorie: 256 kB RAM pentru aplicații și date utilizator cu 10.000 de instrucțiuni, 256 kB RAM variabilă internă
Backup date: 256 kB memorie flash încorporată pentru backup aplicație și date
Dispozitiv de stocare date: card SD de 2 GB (opțional)
Tip baterie: BR2032 sau CR2032X litiu nereîncărcabilă
Timp de backup: 1 an la 25 °C (cu alimentarea întreruptă)
Performanță de execuție
Timp de execuție per 1 KInstrucție: 0,3 ms pentru evenimente și sarcini periodice
Timp de execuție per instrucțiune: 0,2 µs Boolean
Dimensiunea maximă a obiectelor
512 %M biți de memorie
512 %KW cuvinte constante
8000 %MW cuvinte de memorie
255 %C contoare
255 %TM temporizatoare
Ceas în timp real
Echipat cu ceas în timp real
Deviație ceas: <= 30 s/lună la 25 °C
Caracteristici fizice
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 160 mm
Greutate netă: 0,456 kg
Montare
Metodă de montare: Șină de fixare tip TH35-15 sau TH35-7,5 conform IEC 60715, cu kit de montare pe tablă sau panou
Caracteristici de mediu
Grad de protecție IP: IP20 cu capac de protecție
Temperatură ambiantă de funcționare: -10...55 °C (instalare orizontală), -10...35 °C (instalare verticală)
Temperatură ambiantă de depozitare: -25...70 °C
Umiditate relativă: 10...95 %, fără condens (în timpul funcționării), 10...95 %, fără condens (în timpul depozitării)
