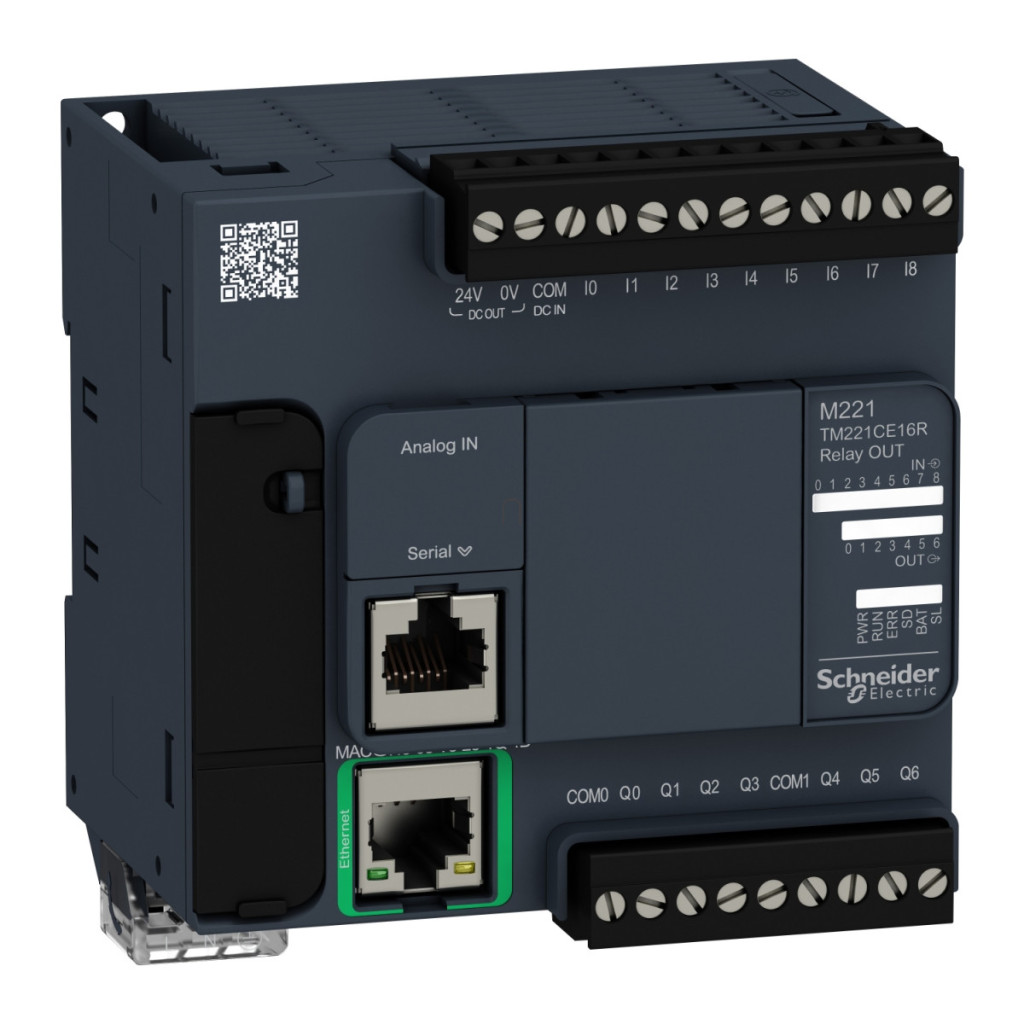

Schneider Electric TM221CE16R Modicon M221 este un PLC (controler logic programabil) compact, ideal pentru automatizarea industrială și sarcinile de control al mașinilor. Acest controler puternic și versatil oferă o soluție optimă pentru proiectele de automatizare de dimensiuni medii, în care fiabilitatea și opțiunile de comunicare flexibile sunt importante. Modelul TM221CE16R are 16 puncte I/O, constând din 9 intrări digitale și 7 ieșiri releu. Intrările digitale sunt conforme cu standardul IEC 61131-2 Tip 1 și pot fi operate atât cu logică sink, cât și cu logică source (pozitivă/negativă). Ieșirile releu sunt normal deschise și pot fi utilizate într-un interval de tensiune de 5-125 V CC sau 5-250 V CA, cu un curent de până la 2 A. Controlerul are, de asemenea, 2 intrări analogice în intervalul 0-10 V cu rezoluție de 10 biți, permițând măsurători precise. În ceea ce privește opțiunile de comunicare, TM221CE16R se distinge de concurenții săi. Are un port Ethernet încorporat (10BASE-T/100BASE-TX) care acceptă client DHCP, adaptor EtherNet/IP, server/client Modbus TCP și alte protocoale de rețea. În plus, are o conexiune serială neizolată cu o interfață RS232/RS485 care poate fi utilizată pentru Modbus master/slave - RTU/ASCII sau comunicare SoMachine-Network. Pentru programare este disponibil un port USB cu conector mini B USB 2.0. Controlerul funcționează cu o tensiune de alimentare de 100-240 V c.a. și oferă o sursă de alimentare integrată de 24 V c.c. pentru senzori de până la 250 mA. Capacitatea de memorie este impresionantă: 256 kB RAM pentru aplicații și date utilizator pentru 10.000 de instrucțiuni, precum și 256 kB RAM variabilă internă. Datele sunt salvate cu 256 kB de memorie flash încorporată, iar pentru stocarea datelor poate fi utilizat și un card SD opțional de până la 2 GB. TM221CE16R oferă o serie de caracteristici speciale, cum ar fi un ceas în timp real, un controler PID reglabil pentru până la 14 bucle simultane și 4 intrări rapide (mod HSC) la 100 kHz pentru numărare pe 32 de biți. Contorii pot funcționa în diferite moduri: impuls/direcție, A/B, monofazat. Dispozitivul are un timp de răspuns excelent: pentru intrări rapide (I0, I1, I6, I7), ne putem aștepta la un timp de pornire și oprire de numai 5 μs.
Schneider Electric Modicon M221 - TM221CE16R - date tehnice controler PLC pentru mașini
Parametri principali
Categorie produs: Modicon M221
Tipul produsului sau al componentei: Controler logic
Tensiune nominală de alimentare: 100...240 V c.a.
Număr de intrări digitale: 9, conforme cu standardul IEC 61131-2 tip 1
Număr de intrări analogice: 2 x 0...10 V
Tip ieșire digitală: Releu, normal deschis
Număr de ieșiri digitale: 7 relee
Tensiune ieșire digitală: 5...125 V c.c., 5...250 V c.a.
Curent ieșire digitală: 2 A
Informații suplimentare
Număr de intrări/ieșiri digitale: 16
Număr maxim de module de extindere I/O: 4 (arhitectură I/O locală), 11 (arhitectură I/O la distanță)
Limite de tensiune de alimentare: 85...264 V
Frecvența rețelei: 50/60 Hz
Curent de pornire: 40 A
Consum maxim de energie: 49 VA la 100...240 V cu numărul maxim de module de expansiune I/O, 33 VA 100...240 V fără module de expansiune I/O
Curent de ieșire al sursei de alimentare: 0,325 A 5 V pentru magistrala de expansiune, 0,12 A 24 V pentru magistrala de expansiune
Logică de intrare digitală: Sink sau sursă (pozitiv/negativ)
Tensiune intrare digitală: 24 V CC
Rezoluție intrare analogică: 10 biți
Valoare LSB: 10 mV
Timp de conversie: 1 ms per canal + 1 timp de ciclu de control pentru intrarea analogică
Comunicare
Tip conexiune încorporată: Port USB cu conector mini B USB 2.0, Conexiune serială neizolată cu conector RJ45 și interfață RS232/RS485, Ethernet cu conector RJ45
Port Ethernet: 10BASE-T/100BASE-TX 1 port cu cablu de cupru de 100 m
Servicii de comunicare: Client DHCP, adaptor Ethernet/IP, server Modbus TCP, dispozitiv slave Modbus TCP, client Modbus TCP
Caracteristici fizice
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 95 mm
Grad de protecție: IP20 cu capac de protecție
Montare: Șină de fixare tip TH35-15 sau TH35-7,5 conform IEC 60715, cu kit de montare pe tablă sau panou
Marcaj CE: Da
