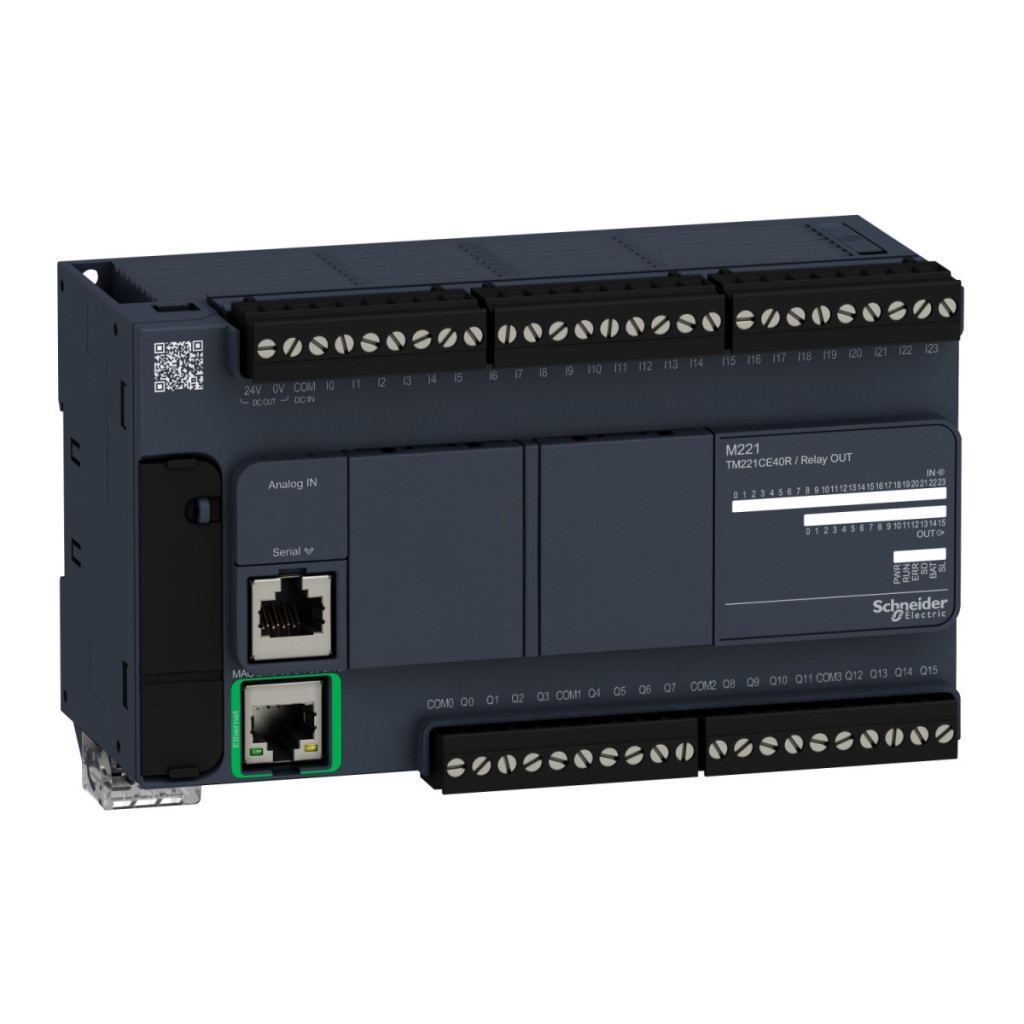

Schneider Electric Modicon M221 TM221CE40R este un controler logic (PLC) extrem de versatil și performant, ideal pentru sarcini de automatizare compacte bazate pe mașini. Această versiune cu 40 de puncte de intrare/ieșire (I/O) este perfectă pentru aplicații de control de dimensiuni medii, unde sunt necesare funcționarea fiabilă și opțiuni de comunicare flexibile. Controlerul TM221CE40R face parte din familia de produse Modicon M221 și combină dimensiunile compacte cu funcționalități bogate. Dispozitivul funcționează cu o tensiune de alimentare de 100-240 V c.a. și oferă 24 de intrări discrete care respectă standardul IEC 61131-2 Tip 1. Controlerul are, de asemenea, 2 intrări analogice în intervalul 0-10 V cu rezoluție de 10 biți, permițând detectarea și măsurarea precisă. Pe partea de ieșire, există 16 ieșiri de releu, care sunt în mod normal deschise și capabile să funcționeze la 5-250 V c.a. sau 5-125 V c.c. cu un curent de 2 A. În ceea ce privește opțiunile de comunicare, TM221CE40R se remarcă: are un port Ethernet încorporat (10BASE-T/100BASE-TX) care acceptă protocolul Modbus TCP și adaptorul Ethernet/IP. Dispozitivul este, de asemenea, echipat cu o conexiune serială neizolată (interfață RS232/RS485) și un port USB pentru programare. Această capacitate de comunicare versatilă permite integrarea perfectă în diverse rețele și sisteme industriale. TM221CE40R oferă performanțe remarcabile: instrucțiunile booleene se execută în 0,2 µs, iar timpul de răspuns pentru sarcinile de eveniment este de 60 µs. Controlerul are 256 kB de memorie programabilă pentru utilizator, suficientă pentru majoritatea aplicațiilor și poate stoca până la 10.000 de instrucțiuni. De asemenea, dispune de un ceas în timp real încorporat, care permite controlul și înregistrarea bazate pe timp. TM221CE40R poate fi utilizat într-o gamă largă de medii industriale datorită designului său robust și gamei largi de temperaturi de funcționare (-10 °C până la +55 °C pentru instalarea orizontală). Dispozitivul are un grad de protecție IP20 și este conform cu numeroase standarde internaționale, inclusiv IEC 61131-2, UL 508 și certificările CE. Dimensiunile sale (90 mm înălțime, 160 mm lățime și 70 mm adâncime) permit o instalare compactă, în timp ce diverse opțiuni de montare (pe șină DIN sau pe panou) oferă flexibilitate în timpul instalării.
Date tehnice Schneider Electric Modicon M221 TM221CE40R
Caracteristici principale
Familia de produse: Modicon M221
Tip: Controler logic (PLC)
Tensiune de alimentare: 100...240 V c.a.
Număr de intrări discrete: 24, conform standardului IEC 61131-2 Tip 1
Număr de intrări analogice: 2 x 0...10 V
Tip ieșiri discrete: Releu, normal deschis
Număr ieșiri discrete: 16 relee
Tensiune de ieșire: 5...125 V c.c., 5...250 V c.a.
Curent de ieșire: 2 A
Date suplimentare
Număr de puncte I/O: 40
Număr maxim de module de expansiune I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Limite de tensiune de alimentare: 85...264 V
Frecvența rețelei: 50/60 Hz
Vârf de curent la pornire: 40 A
Consum maxim de energie: 70 VA la 100...240 V cu max. module de expansiune I/O, 41 VA la 100...240 V fără module de expansiune I/O
Memorie și procesare
Capacitate memorie: 256 kB pentru aplicații și date utilizator, cu 10.000 de instrucțiuni
Variabile interne: 256 kB RAM
Backup date: 256 kB memorie flash încorporată pentru backup aplicații și date
Stocare date: card SD de 2 GB (opțional)
Tip baterie: litiu BR2032 sau CR2032X, nereîncărcabilă
Timp de păstrare a datelor: 1 an la 25 °C (în cazul unei întreruperi de curent)
Timp de execuție: 0,3 ms pentru evenimente și sarcini periodice
Timp de execuție a instrucțiunilor: 0,2 µs pentru operații booleene
Timp de execuție a sarcinilor de eveniment: timp de răspuns de 60 µs
Comunicare
Conexiuni integrate: port USB cu conector mini B USB 2.0, legătură serială neizolată cu conector RJ45 și interfață RS232/RS485, Ethernet cu conector RJ45
Viteză de transmisie: 1,2...115,2 kbit/s pentru RS485/RS232, 480 Mbit/s pentru USB
Protocoale de comunicare: USB, Modbus master/slave - RTU/ASCII, SoMachine-Network, Modbus TCP, Ethernet/IP
Caracteristici fizice
Dimensiuni: 90 mm x 160 mm x 70 mm (înălțime x lățime x adâncime)
Greutate netă: 0,456 kg Metodă de montare: șină de montare TH35-15/TH35-7,5 sau kit de montare pe panou Protecție IP: IP20 cu capac de protecție Condiții de mediu Temperatură de funcționare: -10...55 °C (instalare orizontală), -10...35 °C (instalare verticală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens
Altitudine de funcționare: 0...2000 m Certificate: CE, UL 508, cULus, cULus HazLoc, DNV-GL, EAC, ABS, LR, RCM, UKCA
