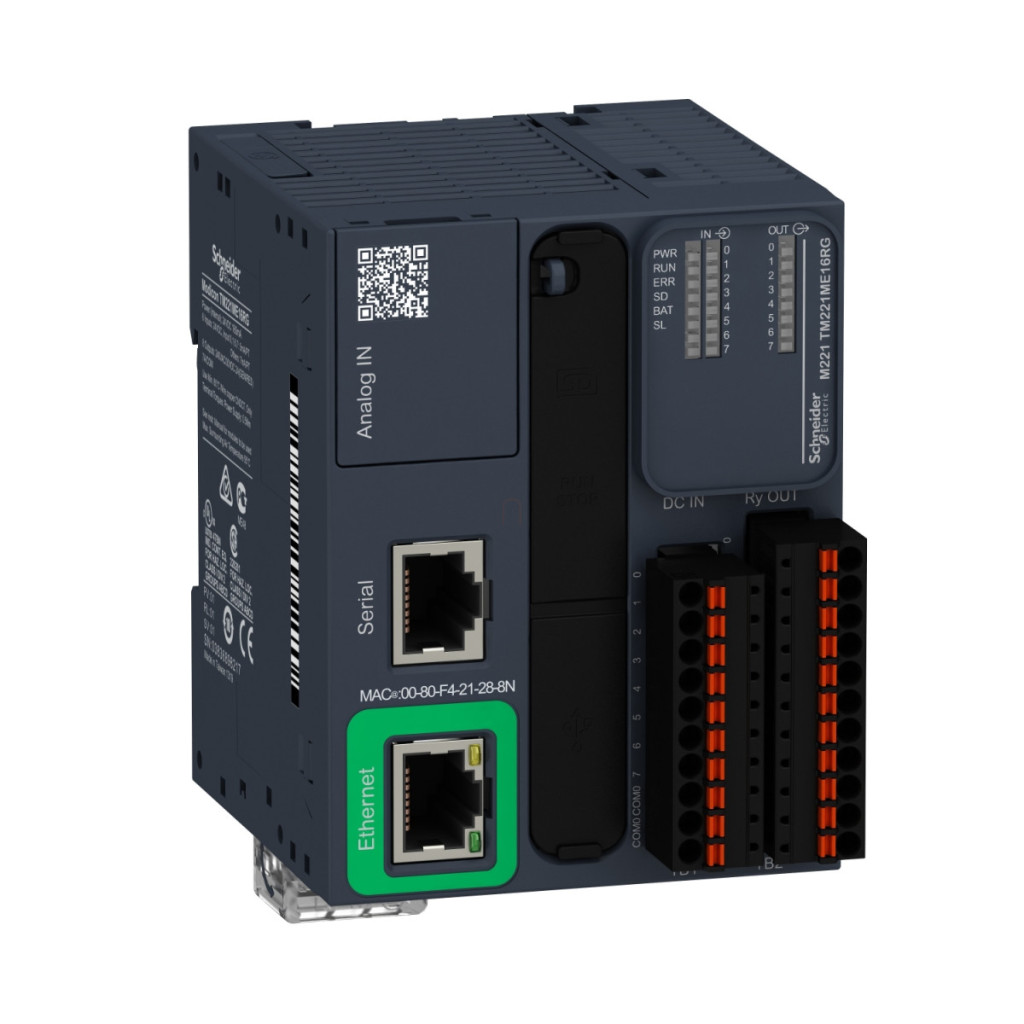

Schneider Electric Modicon M221 TM221ME16RG este un controler logic compact și flexibil (PLC), care reprezintă alegerea perfectă pentru aplicații de automatizare industrială. Acest controler de 24 VCC în format carte are 16 puncte de intrare/ieșire, fiind ideal pentru sarcini de control de dimensiuni mici și medii. Dispozitivul oferă 8 intrări discrete care funcționează în conformitate cu standardul IEC 61131-2 Tip 1, precum și 2 intrări analogice (în intervalul 0-10 V). Cele 8 puncte de ieșire sunt bazate pe releu (normal deschise), oferind opțiuni de comutare extrem de flexibile atât pentru aplicații DC (5-125 V), cât și AC (5-250 V), cu o capacitate de încărcare de până la 2 A. Intrările pot fi configurate pentru funcționare logică sink (pozitivă) sau source (negativă), ceea ce le face compatibile cu majoritatea senzorilor și perifericelor industriale. Capacitățile sale de comunicare sunt remarcabile: portul Ethernet încorporat (10BASE-T/100BASE-TX) permite utilizarea protocolului Modbus TCP/IP, suportă funcția adaptorului EtherNet/IP și funcționarea clientului DHCP. Portul serial neizolat are o interfață RS232/RS485, care permite comunicarea Modbus RTU/ASCII master/slave. Un port USB mini-B este disponibil pentru programare, oferind o rată de transfer de date de 480 Mbit/s. TM221ME16RG oferă performanțe impresionante: sunt disponibili 256 kB de memorie RAM pentru aplicații și date utilizator, precum și 256 kB de memorie flash încorporată pentru aplicații și backup de date. Funcția de ceas în timp real (deviere mai mică de 30 de secunde/lună la 25 °C) permite o sincronizare precisă. Timpul de execuție rapid (0,3 ms pentru evenimente și sarcini periodice, 0,7 ms pentru alte instrucțiuni) asigură o reacție adecvată a sistemului. Funcția de contor funcționează la până la 100 kHz cu patru intrări rapide (mod HSC) și acceptă modurile de numărare impuls/direcție, monofazat și A/B. Dispozitivul oferă, de asemenea, capacități de control cu 14 bucle simultane sub forma unui controler PID reglabil și acceptă funcții de generator de frecvență, PWM și PLS. Modicon M221 TM221ME16RG este extrem de ușor de instalat: poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 sau direct pe un panou. Are dimensiuni compacte: 90 mm înălțime, 70 mm lățime și 70 mm adâncime. Are protecție IP20 (cu capac de protecție) și este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 61131-2, CE, UL 508 și altele. Intervalul său de temperatură de funcționare este de -10...55 °C pentru instalarea orizontală și -10...35 °C pentru instalarea verticală. TM221ME16RG este alegerea perfectă pentru oricine caută o soluție de automatizare fiabilă, versatilă și rentabilă pentru multe domenii industriale.
Date tehnice Modicon M221 TM221ME16RG
Caracteristici principale
Familia de produse: Modicon M221
Tipul produsului: Controler logic
Tensiune nominală de alimentare: 24 V CC
Număr de intrări discrete: 8, conform standardului IEC 61131-2 tip 1
Număr de intrări analogice: 2 x 0...10 V
Tip ieșire discretă: Releu, normal deschis
Număr ieșiri discrete: 8 relee
Tensiune ieșire discretă: 5...125 V CC, 5...250 V c.a.
Curent ieșire discretă: 2 A
Date suplimentare
Număr de intrări/ieșiri discrete: 16
Număr maxim de module de expansiune I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Limite de tensiune de alimentare: 20,4...28,8 V
Curent de pornire: 35 A
Consum maxim de energie: 23,3 W la 24 V (cu numărul maxim de module de expansiune I/O), 4,3 W la 24 V (fără module de expansiune I/O)
Curent de ieșire al sursei de alimentare: 0,52 A pentru magistrala de expansiune de 5 V, 0,46 A pentru magistrala de expansiune de 24 V
Logică de intrare discretă: Sink sau sursă (pozitivă/negativă)
Rezoluție intrare analogică: 10 biți
Valoare LSB: 10 mV
Timp de conversie: 1 ms per canal + 1 timp de ciclu de control pentru intrarea analogică
Impedanță de intrare: 100 kOhm pentru intrarea analogică, 3,4 kOhm pentru intrare, 4,9 kOhm pentru intrare rapidă
Comunicare
Tip conexiune încorporată: Port USB cu conector mini B USB 2.0, legătură serială neizolată, Ethernet cu conector RJ45
Protocol de comunicare: Port USB: USB - SoMachine-Network, Legătură serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network, Ethernet
Port Ethernet: 10BASE-T/100BASE-TX 1 port cu cablu de cupru de 100 m
Servicii de comunicare: Adaptor Ethernet/IP, client Modbus TCP, client DHCP, server Modbus TCP, dispozitiv Modbus TCP slave
Memorie și procesare
Capacitate memorie: 256 kB RAM pentru aplicații și date utilizator cu 10.000 de instrucțiuni, 256 kB RAM variabilă internă
Backup date: memorie flash încorporată de 256 kB pentru backup aplicație și date
Dispozitiv de stocare date: card SD de 2 GB (opțional)
Tip baterie: litiu BR2032 sau CR2032X nereîncărcabilă
Timp de execuție: 0,3 ms pentru evenimente și sarcini periodice, 0,7 ms pentru alte instrucțiuni
Ceas în timp real: Da, abatere ≤ 30 s/lună la 25 °C
Caracteristici fizice
Dimensiuni (înălțime × lățime × adâncime): 90 × 70 × 70 mm
Metodă de montare: șină DIN sau panou de tip TH35-15 sau TH35-7,5
Protecție IP: IP20 cu capac de protecție
Temperatură de funcționare: -10...55 °C (instalare orizontală), -10...35 °C (instalare verticală) Umiditate relativă: 10...95%, fără condens (în timpul funcționării și depozitării)
