Modulul de expansiune pentru comunicații Schneider Electric TMC2SL1 este o componentă profesională de automatizare industrială dezvoltată pentru PLC-urile din seria Modicon M221. Această placă de expansiune pentru linie serială oferă o soluție compactă, dar versatilă pentru sarcini de integrare a sistemelor, în special datorită compatibilității sale cu controlerele Modicon M221C. Modulul de comunicație TMC2SL1 permite controlerelor Modicon M221 să stabilească conexiuni seriale neizolate cu alte dispozitive industriale prin intermediul protocoalelor RS232 și RS485. Valoarea unică a produsului constă în opțiunile sale duble de conectare: conexiunea RS232 este ideală pentru comunicații directe, punct-la-punct, în timp ce interfața RS485 permite conectarea în rețea a mai multor dispozitive. Viteza de transfer a datelor poate fi reglată într-un interval larg, de la 1,2 kbit/s la 115,2 kbit/s, care este setată la valoarea maximă în mod implicit. Distanța de comunicare este de până la 15 metri pentru RS485 și 3 metri pentru RS232, ceea ce îl face o alegere ideală pentru sistemele de automatizare compacte. Placa TMC2SL1 acceptă protocolul Modbus master/slave atât în modurile RTU, cât și ASCII, precum și protocolul SoMachine-Network. Conexiunea se realizează cu borne cu șurub, ceea ce asigură o conexiune fiabilă și rezistentă la vibrații chiar și în medii industriale. Este important de reținut că nu există izolare electrică între linia serială și logica internă, ceea ce trebuie luat în considerare la proiectarea sistemului. Modulul are dimensiuni compacte, cu o înălțime de 41 mm, o adâncime de 15 mm și o lățime de 35 mm, și cântărește doar 0,015 kg, fiind ușor de integrat în spații înguste. Placa de expansiune pentru comunicații Schneider Electric TMC2SL1 este alegerea ideală pentru proiectele de automatizare industrială care necesită o comunicație serială simplă, dar robustă. Este recomandată în special pentru aplicații în care spațiul este limitat sau în care mai multe dispozitive cu protocoale diferite trebuie integrate într-un singur sistem. Ca parte a seriei Modicon M221, acest modul de extindere se integrează perfect în ecosistemul de automatizare industrială al Schneider Electric, asigurând o cooperare perfectă cu alte componente ale producătorului.

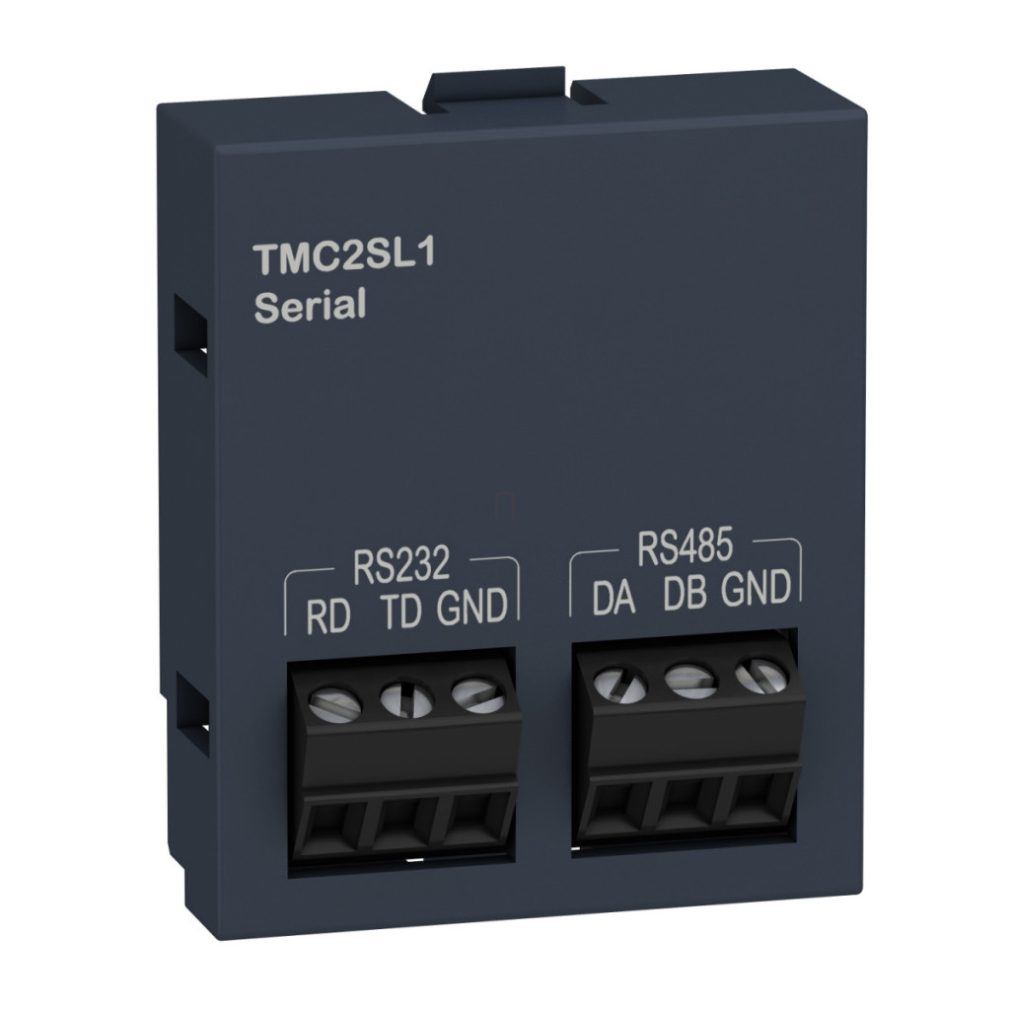

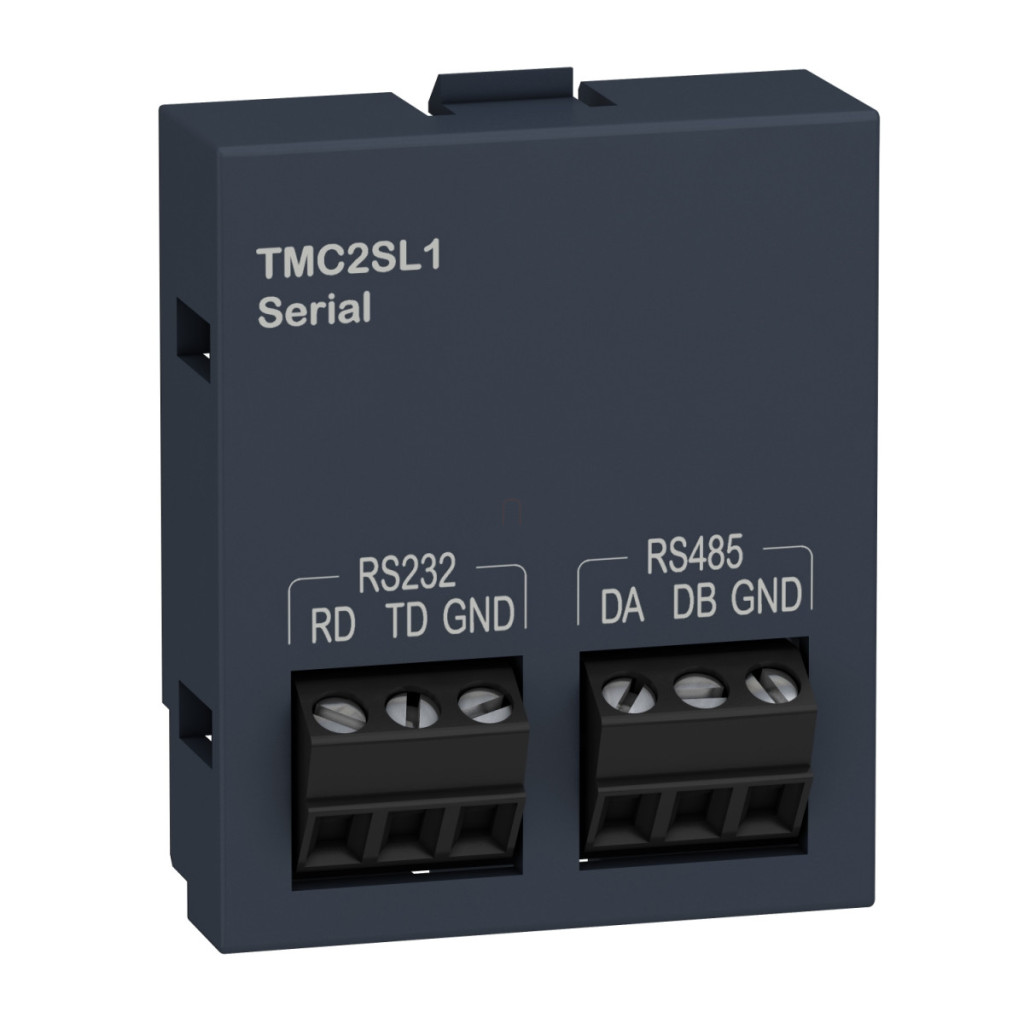

Schneider Electric Modicon M221 - TMC2SL1 - Placă de semnal TMC, extensie port serial, date tehnice RS232/RS485
Caracteristici principale
Familia de produse: Modicon M221
Tipul produsului: Placă de extindere linie serială
Compatibilitate: Modicon M221C
Detalii tehnice
Tip conexiune încorporată: Conexiune serială neizolată - terminal cu șurub pentru RS232
Conexiune serială neizolată - terminal cu șurub pentru RS485
Viteză de transmisie: 1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru lungimi de magistrală de până la 15 m pentru RS485
1,2...115,2 kbit/s (implicit 115,2 kbit/s) pentru RS232 cu o lungime a magistralei de 3 m
Protocol port de comunicare: Conexiune serială neizolată: Modbus master/slave - RTU/ASCII sau SoMachine-Network
Izolarea: Fără izolare între linii și logica internă
Caracteristici fizice
Înălțime: 41 mm
Adâncime: 15 mm
Lățime: 35 mm
Greutate netă: 0,015 kg
